我设计了一对角变位斜齿轮，不知道参数合理吗？

zhangjun · 发表于 2011-6-29 15:34

您需要登录才可以下载或查看，没有账号？注册

x

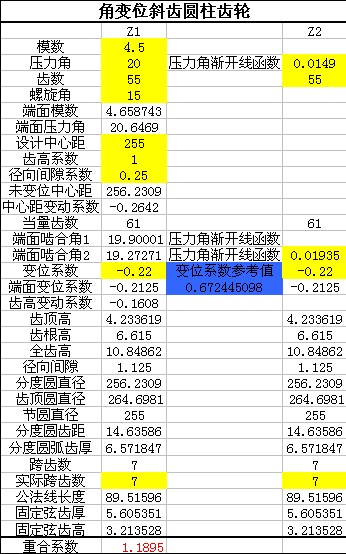

我设计了一对角变位斜齿轮，不知道参数合理吗？请高手帮忙验算一下，谢谢了！

admin · 发表于 2011-6-29 16:16

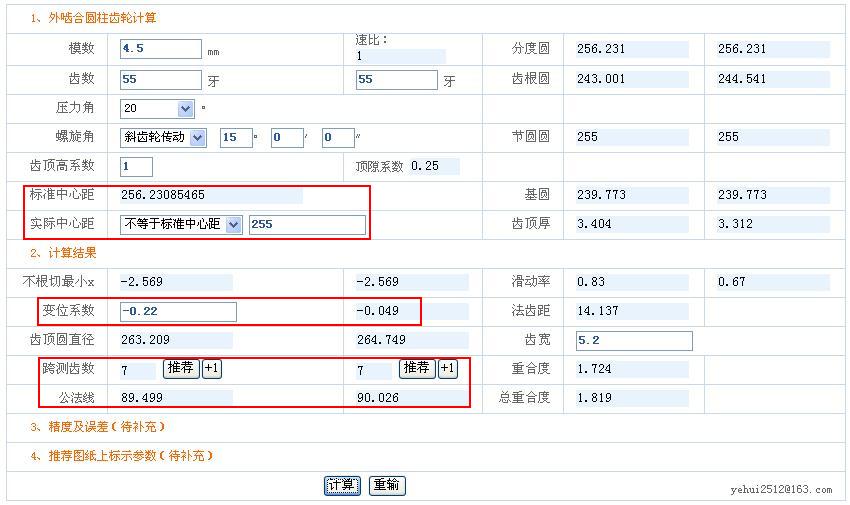

如果按照 a=255算，z2的变位系数应为-0.049。
Z1: W7=89.499
Z2: W7=90.026

法向总变位系数为：-0.268819821838761

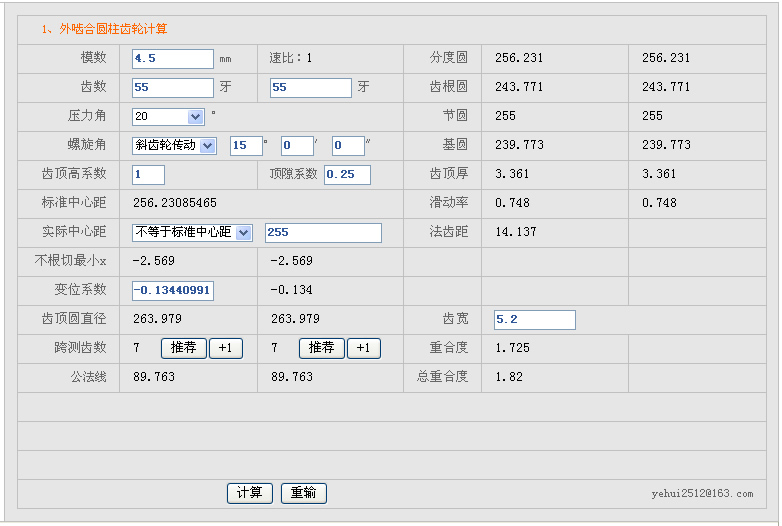

两齿轮牙数一样，你可以取变位系数都为：-0.13440991

z1,z2：W7=89.763

如下图：


fawcgzmg · 发表于 2011-6-29 16:19

变位系数和不对啊，应为：-0.2688

hyfjy · 发表于 2011-6-29 21:02

凑个热闹：

当齿数为相同时，外啮合齿轮副也一般取相同的变位系数，这样得到的齿面滑移率之和大约是最小的，首先要算好总变位系数，再进行分配。

罗文 · 发表于 2011-6-29 21:30

楼上3位的均为正解,不知道1楼怎么会得到这样的结果?

zhangjun · 发表于 2011-6-30 08:30

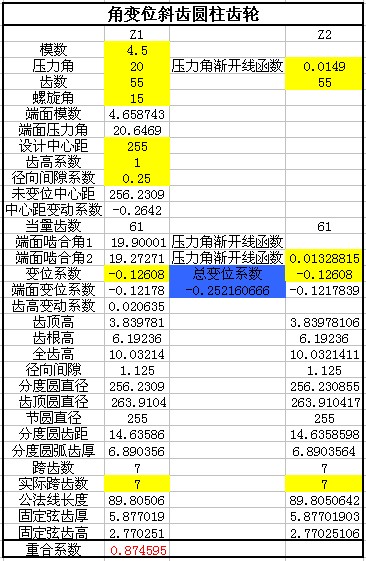

首先谢谢大家的帮助！前面是渐开线函数弄错了。所以总变位系数差很多。
不过现在的总变位系数也和大家算的有差距。谁有斜齿总变位系数的公式，能不能上传一下，十分感谢

zhangjun · 发表于 2011-6-30 08:53

本帖最后由 zhangjun.6666 于 2011-6-30 08:55 编辑

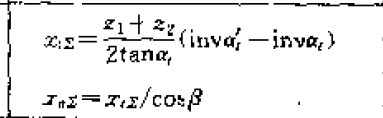

找到了，我用的公式也是对的，怎么计算结果不一样呢？

fawcgzmg · 发表于 2011-6-30 17:40

zhangjun · 发表于 2011-7-1 09:05

本帖最后由 zhangjun.6666 于 2011-7-1 09:07 编辑

问个问题第一个图
中第二个图的是哪个角度？

mcray23 · 发表于 2011-7-1 12:06

:(

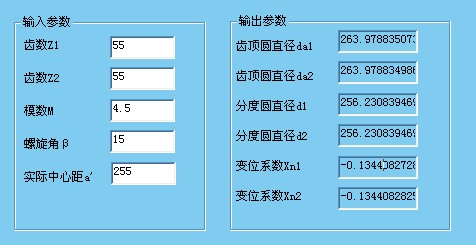

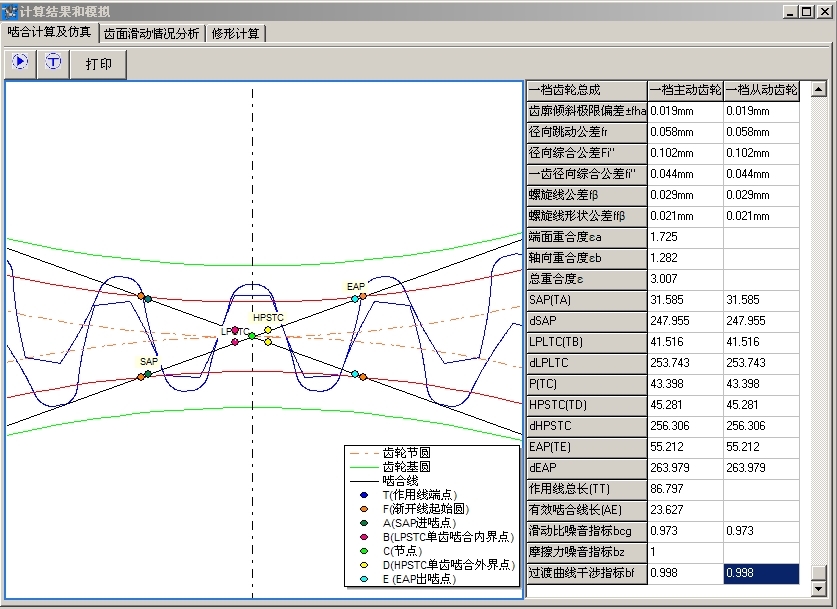

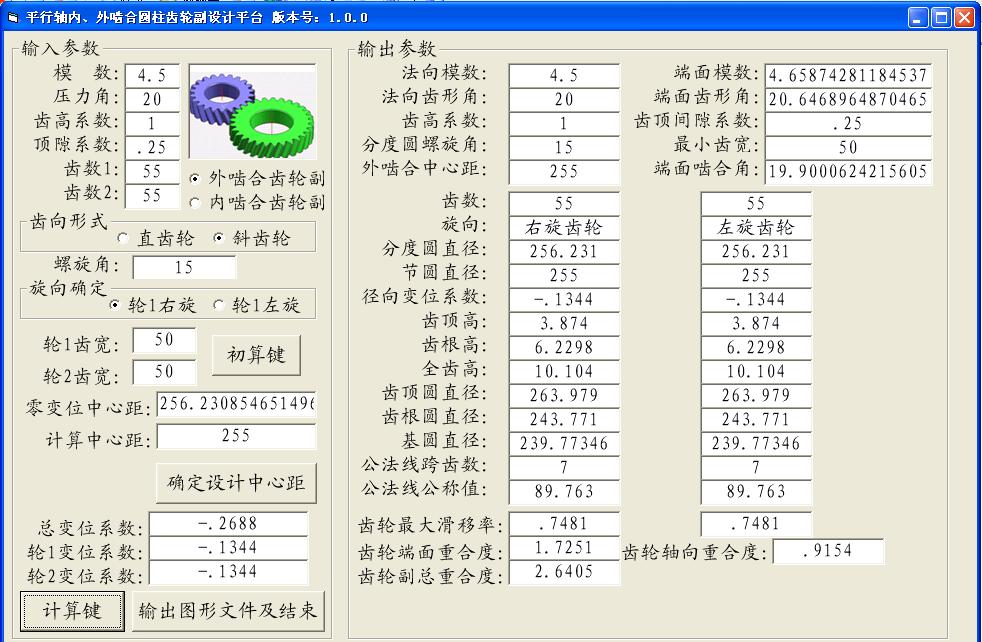

我也来贴一个。。。
见笑了，，菜鸟一个。。之前编的一个程序学习公式用的
