刀盘选用与锥距的关系??

[复制链接]
发表于 2011-6-27 21:51 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
最近碰到一套活,在选刀盘时犹豫了,计算机上选的是18寸,但是工装不好做,用图表选了一下也是18寸,但是我看了一下其他参数好像就是锥距大了2.5mm,问一下可以用12寸的吗?为什么?
参数如下模数6    齿数1=16   齿数2=69     压力角20度    螺旋角20度     径向0.37      切向0.105
谢谢各位了,新问题探讨一下
发表于 2011-6-28 19:15 | 显示全部楼层
12寸的话 可能有点负收缩 但接触区的调整要比18寸的方便点  提前解下根锥。
发表于 2011-6-28 19:17 | 显示全部楼层
像你这种情况 中点螺旋角有20度得话 应该14寸的话 不管是配对还是齿形都要好的多。
 楼主| 发表于 2011-6-28 23:03 | 显示全部楼层
谢谢了,我已用过12寸了,很不好切,已换成18寸了?在这里学习了谢谢
发表于 2012-2-1 18:51 | 显示全部楼层
如果让我选,还是十二吋好。但刀号要四点五号。用十八吋,不值得。
发表于 2012-2-2 21:23 | 显示全部楼层
在选择也盘时,书上一般都属于经验公式,别看到公式就以为那有多深的道理,那主要是前人在相当多的实践中总结出来的一些经验再经数学归纳后就成了这类公式,是有相当的实践作为基础的,所以不是说不能用别的刀盘,而是这样查出来或算出来的比较符合切齿的规律,如果真的没有相应的刀盘,用稍小点的代替一下,有时也是能行得通的。在弧齿锥齿轮的切削加工时,刀盘直径的大小与加工操作的习惯,很有关系,说开了,这不是一成不变的东西。但用公式或查表得到的,一般要稍好点。刀盘直径小,弧形齿向的曲率就大点,刀盘直径大,曲率就小点,看上去就直点,原则上成对的齿轮所用的刀盘要么相等,要么相差不太大。如果大小轮用的刀盘相关太大,是不太合理的。容易造成接触区过大或过小。

评分

1

查看全部评分

发表于 2012-3-20 22:40 | 显示全部楼层
请问如何算刀具,谢谢
发表于 2012-7-3 16:53 | 显示全部楼层
12寸刀应该是好做的,因为模数不大的!
发表于 2012-7-8 08:57 | 显示全部楼层

虽然模数是不太大,但因为齿数较多,锥距较长,大齿轮的直径较大,用较小的刀盘切削时会对小端有严重影响,还是尽可能用计算的值为好,如果刀号相差不是太大,可以代用,而在本案中用12吋取代18吋看似乎略小了点,如果有16吋或15吋的规格还差不多,可惜没有这种规格的。
发表于 2012-7-8 09:26 | 显示全部楼层

本款参数使用不同规格刀盘的理论建模图

本帖最后由 hyfjy 于 2012-7-8 09:28 编辑

用不同规格刀具做的同参数格里森制弧齿锥齿轮副模型:

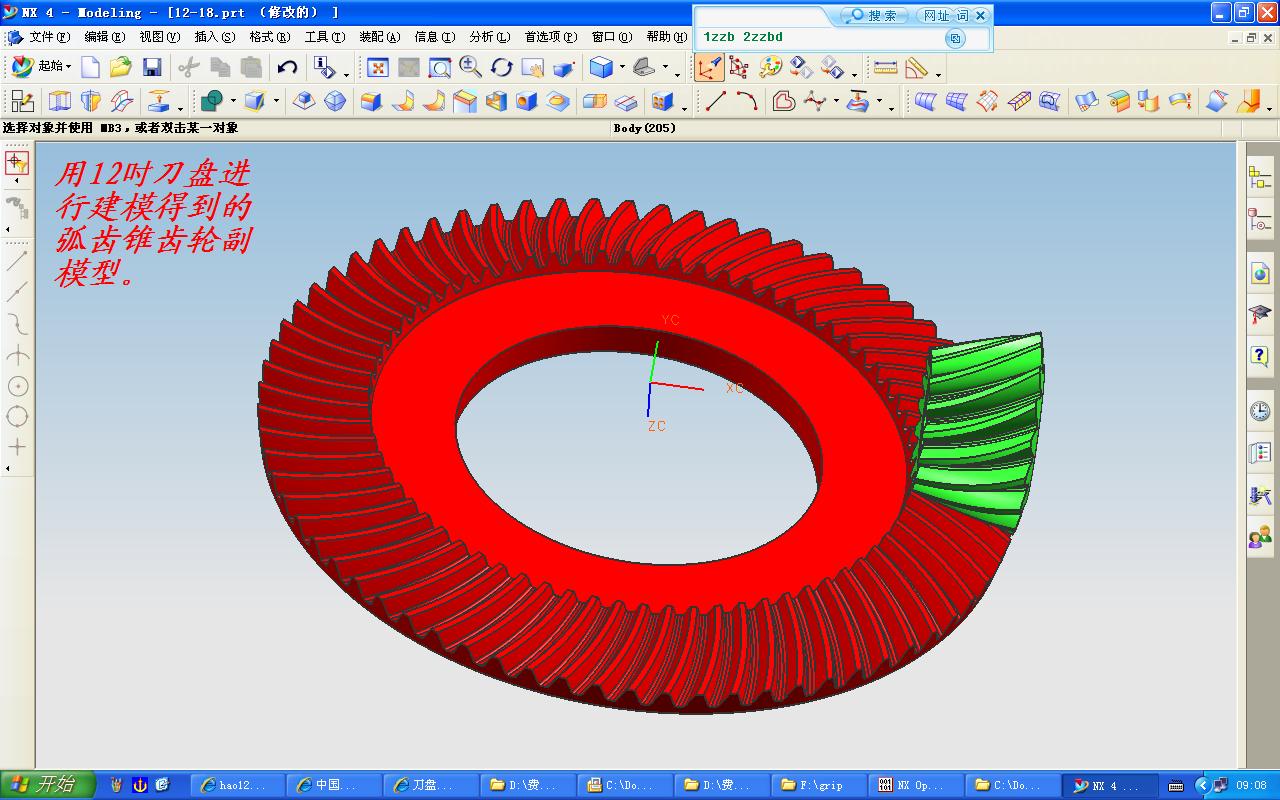

本款参数用12吋刀盘建模得到的:

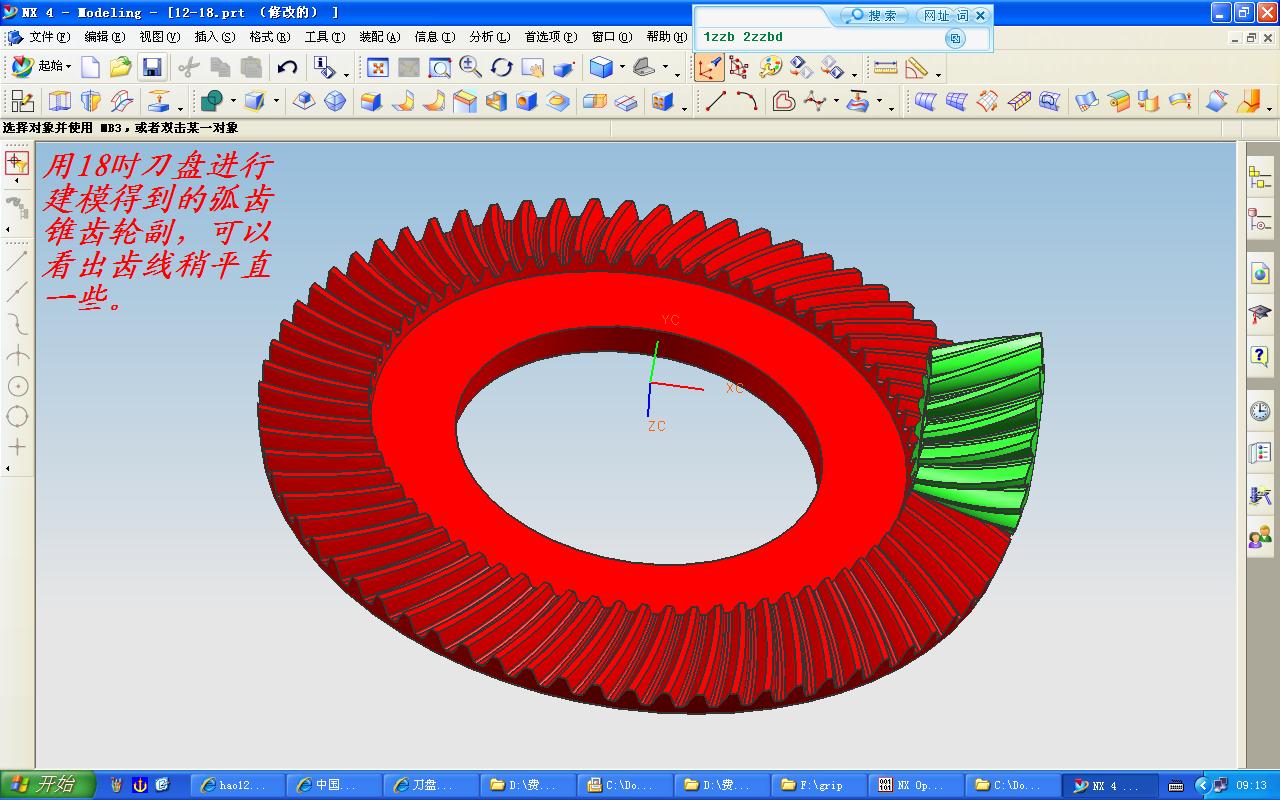

用18吋刀盘建模得到的:

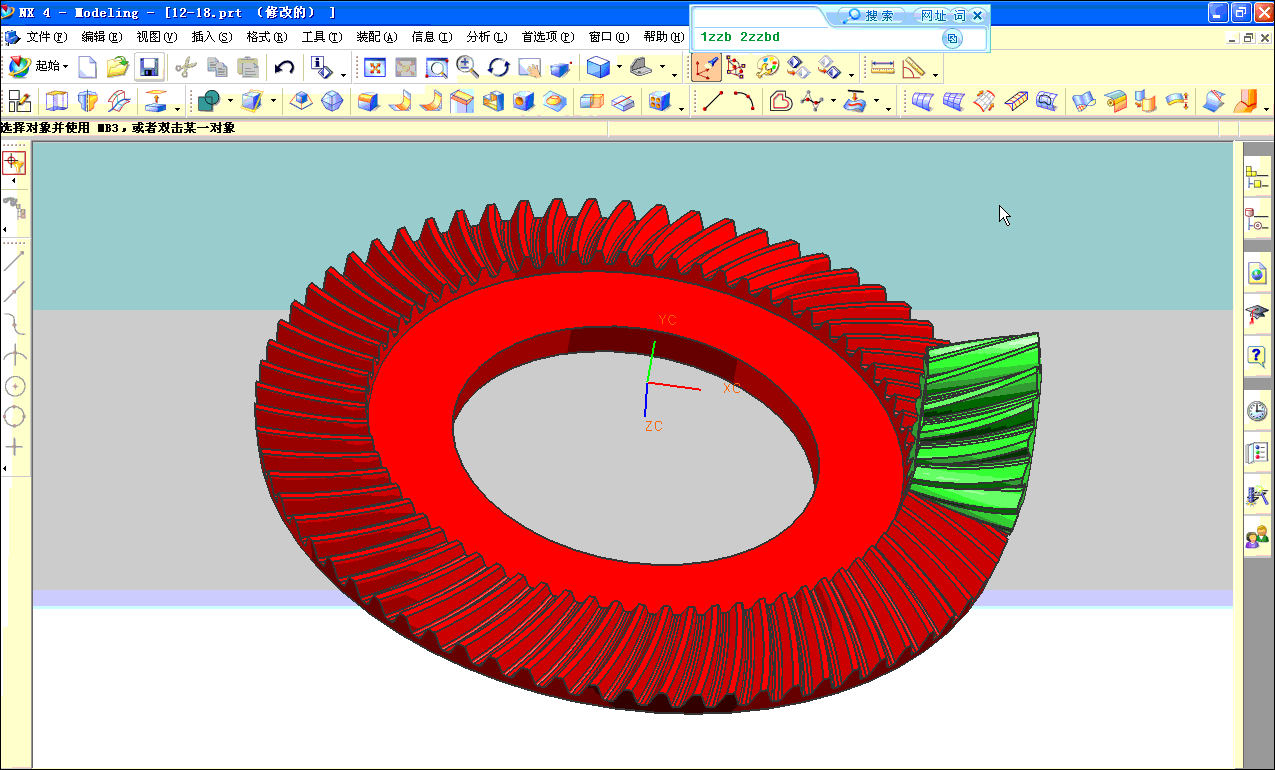

二种模型的比较:(仔细看,齿线在画面上是变动的)


从计算中可知,根据计算得到的刀盘直径最好为16.5吋,而没有这种规格的刀盘体,故择18吋,毕竟离18吋只差1.5吋,而离12吋差3.5吋。

评分

1

查看全部评分
