在线求助！急急急！！！！

yzvm · 发表于 2011-6-15 08:37

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 yzvm 于 2011-6-16 16:45 编辑

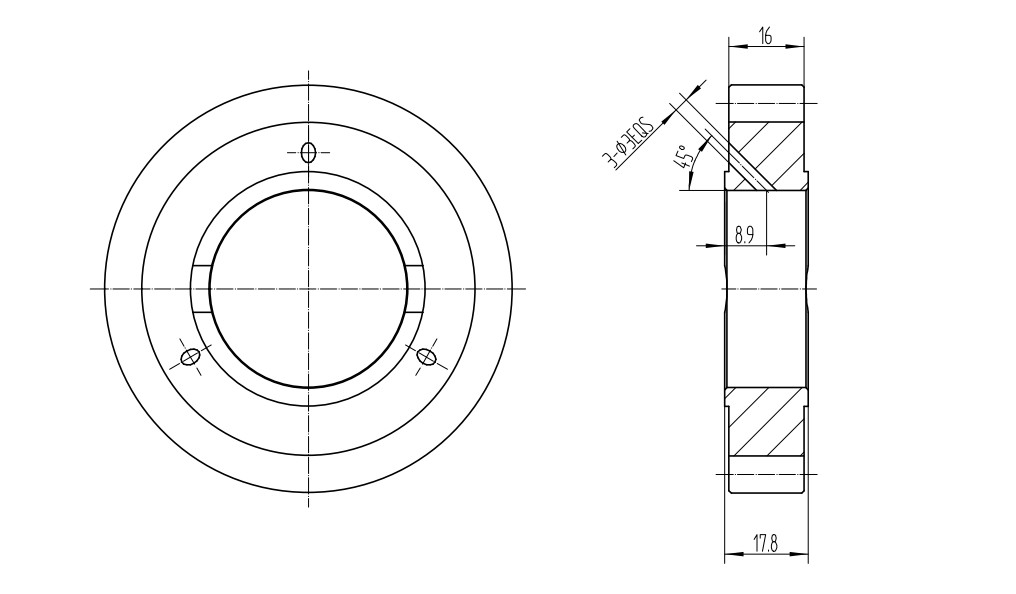

如图，想钻3个45°斜孔，做钻模，请教大家一下！

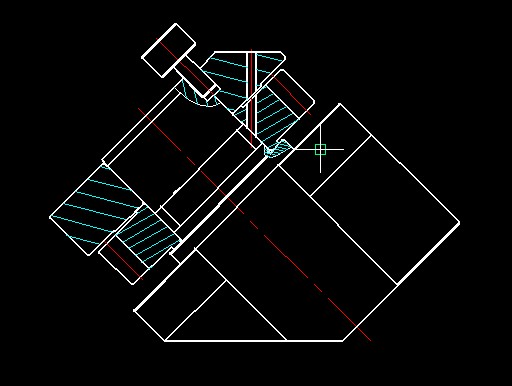

粗略意见这样，不知怎么样！（靠端面，内孔定位），组合式的，但是担心磨损后或者工件偏差，影响效果！

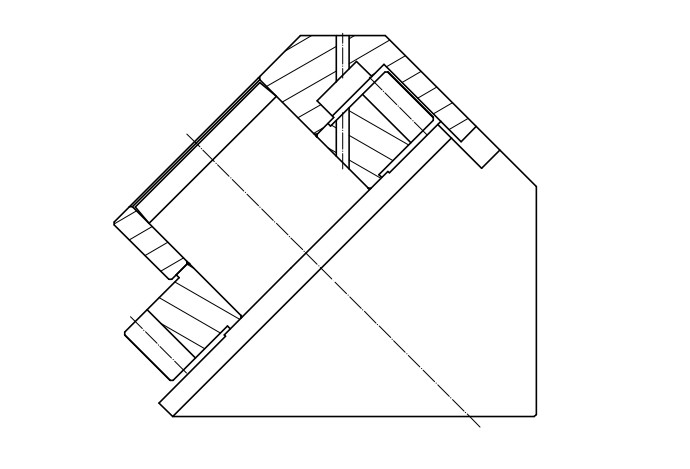

最后选择这样，方便、简单

minzi · 发表于 2011-6-15 10:11

看不懂这三个斜45°的孔有什么意义，即便做了钻模也不容易钻孔。

yzvm · 发表于 2011-6-15 10:35

回复 minzi 的帖子

:(油孔~~~~

uhuh327 · 发表于 2011-6-15 10:36

铣床就搞定了，还用钻模吗？

longforgot · 发表于 2011-6-15 10:39

油孔直径才3mm，应该让你们的设计人员优化一下设计，把油孔中心线设计成与台阶、端面的夹角平分线重合，这样钻头不易打滑。否则即使做了钻模一天也不知道要消耗多少钻头，何况这只是几个润滑用的孔，没有太高的精度要求，用不着做钻模，用个普通的分度头倾斜一下就好了，可以考虑利用运转齿来分度。

yzvm · 发表于 2011-6-15 11:21

回复 uhuh327 的帖子

批量生产，钻模效率高点······

yzvm · 发表于 2011-6-15 11:22

回复 longforgot 的帖子

:(做人家的配套，人家才不管你好不好整！

yzvm · 发表于 2011-6-15 11:24

回复 yzvm 的帖子

改图可定不行。。。。所以请教下大家的意见~~~

minzi · 发表于 2011-6-15 12:13

这样小的孔很难钻的，有钻模也不会有效率。
既是油孔，还不如拉一条线槽。

稍息立正 · 发表于 2011-6-15 18:37

file:///C:/Documents%20and%20Settings/Lenovo/Application%20Data/Tencent/Users/974925237/QQ/WinTemp/RichOle/BKG]%7BE0QBDYDWSFQPENVL04.jpg 我们是这样的
