求渐开线起始圆直径的计算

刀疤五 · 发表于 2011-6-13 08:58

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由洪都诺夫斯基于 2011-6-13 08:59 编辑

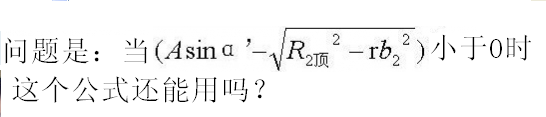

两个齿轮啮合，计算出中心距A，啮合角αt，齿轮二的顶圆渐开线曲率Pmax2，
则可计算算出齿轮一的渐开线起始圆曲率Pmin1=A*SIN(αt)-Pmax2,那么齿轮一的渐开线的起始圆直径如何计算呢?

刀疤五 · 发表于 2011-6-13 11:20

回复 3264507 的帖子

logxing · 发表于 2011-6-13 11:25

看看SN3怎么处理的就知道了

logxing · 发表于 2011-6-13 11:36

如果一定要算根切后的渐开线起始位置也可以，
不过正常情况一般是数据不正常：中心距过小或配对齿轮外径过大。

刀疤五 · 发表于 2011-6-13 11:53

回复 logxing 的帖子

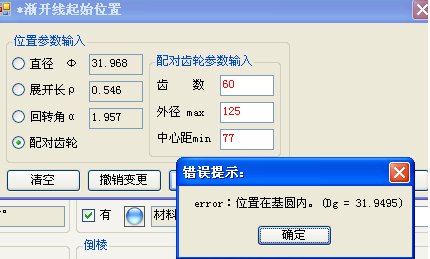

你的SN3躲避了这个问题，选择展开长，不允许输入负数，按配对齿轮计算也不行。
展开长是负数在计算剃齿刀顶圆上是有用的。

logxing · 发表于 2011-6-13 12:31

原因如我5楼所说，一般齿轮设计要避免这个。

如果是在剃齿刀应用，正常情况下，刀具设计都会避免这种情况。
但是有时剃齿效果不好需要改善，这么做有可能解决问题，但我认为这是一种偏方，
对于刀具使用来说也许可以解决问题，但对于与刀具设计来说不能企图利用这种情况。

从实用角度考虑，可以算一下这个。

msm2002 · 发表于 2011-6-14 15:53

本帖最后由 msm2002 于 2011-6-14 15:54 编辑

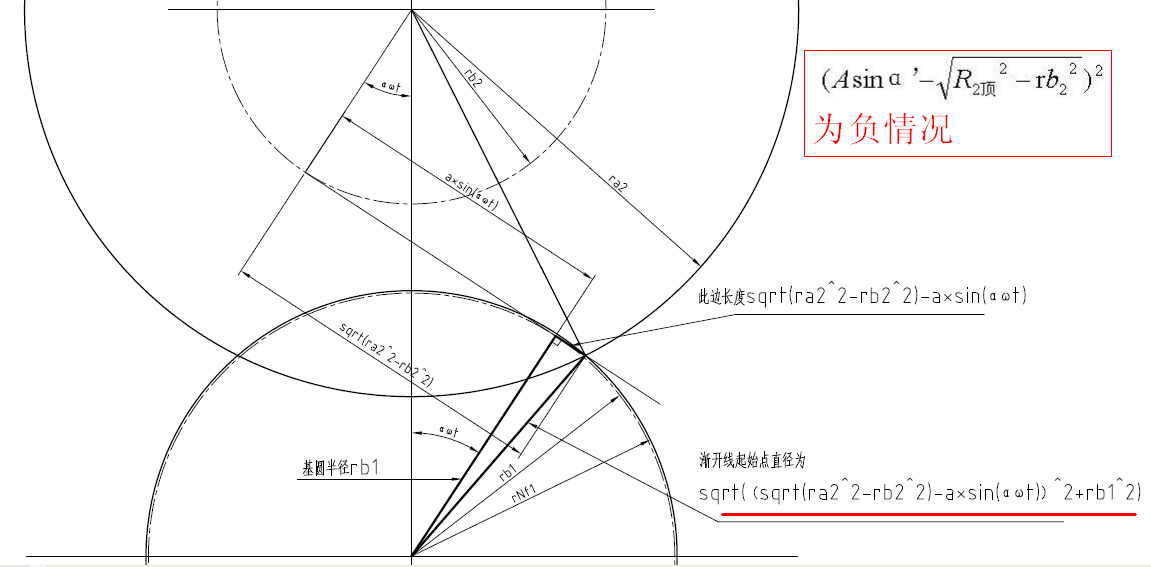

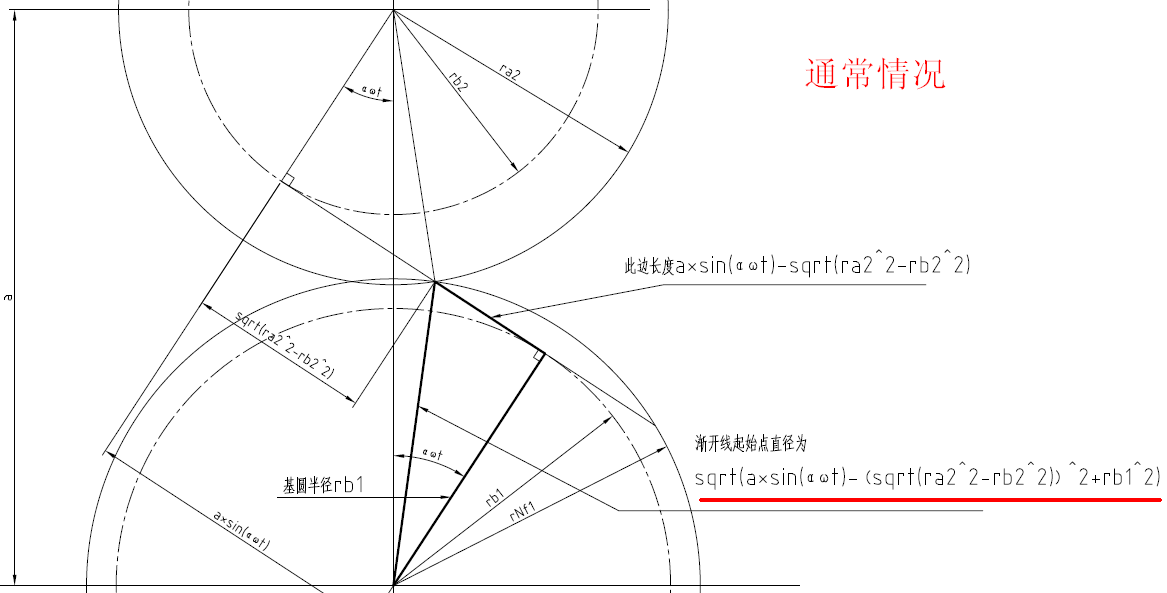

我推导了一下，结论是2楼公式任然可以使用，有些巧合。

logxing · 发表于 2011-6-14 17:08

回复 msm2002 的帖子

不能这样算的。

sdforging · 发表于 2011-6-18 15:40

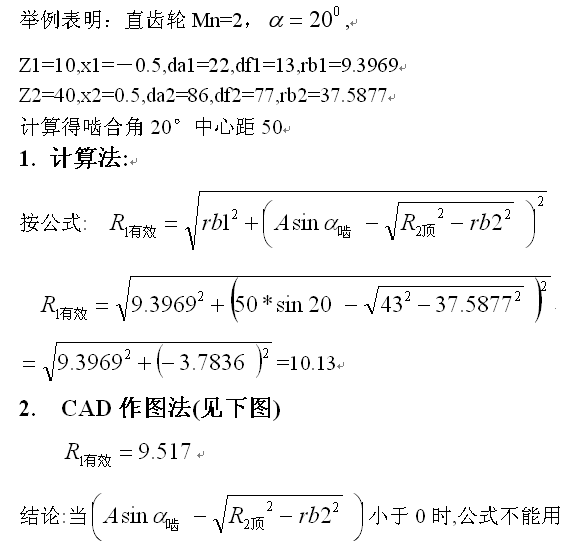

不要光推导公式，枯燥无味，拿出具体参数，举个例子，让大家都帮着计算计算，看看那个对，也许办法就出来了！理论和实践相结合嘛！

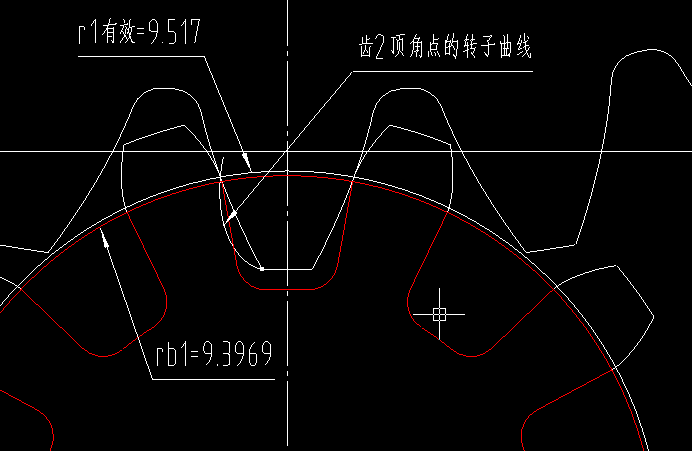

刀疤五 · 发表于 2011-6-18 23:55

本帖最后由洪都诺夫斯基于 2011-6-18 23:59 编辑
