怎样测量齿轮某一齿和齿轮中心孔键槽中心线的度数

头发乱糟糟 · 发表于 2011-6-10 17:44

您需要登录才可以下载或查看，没有账号？注册

x

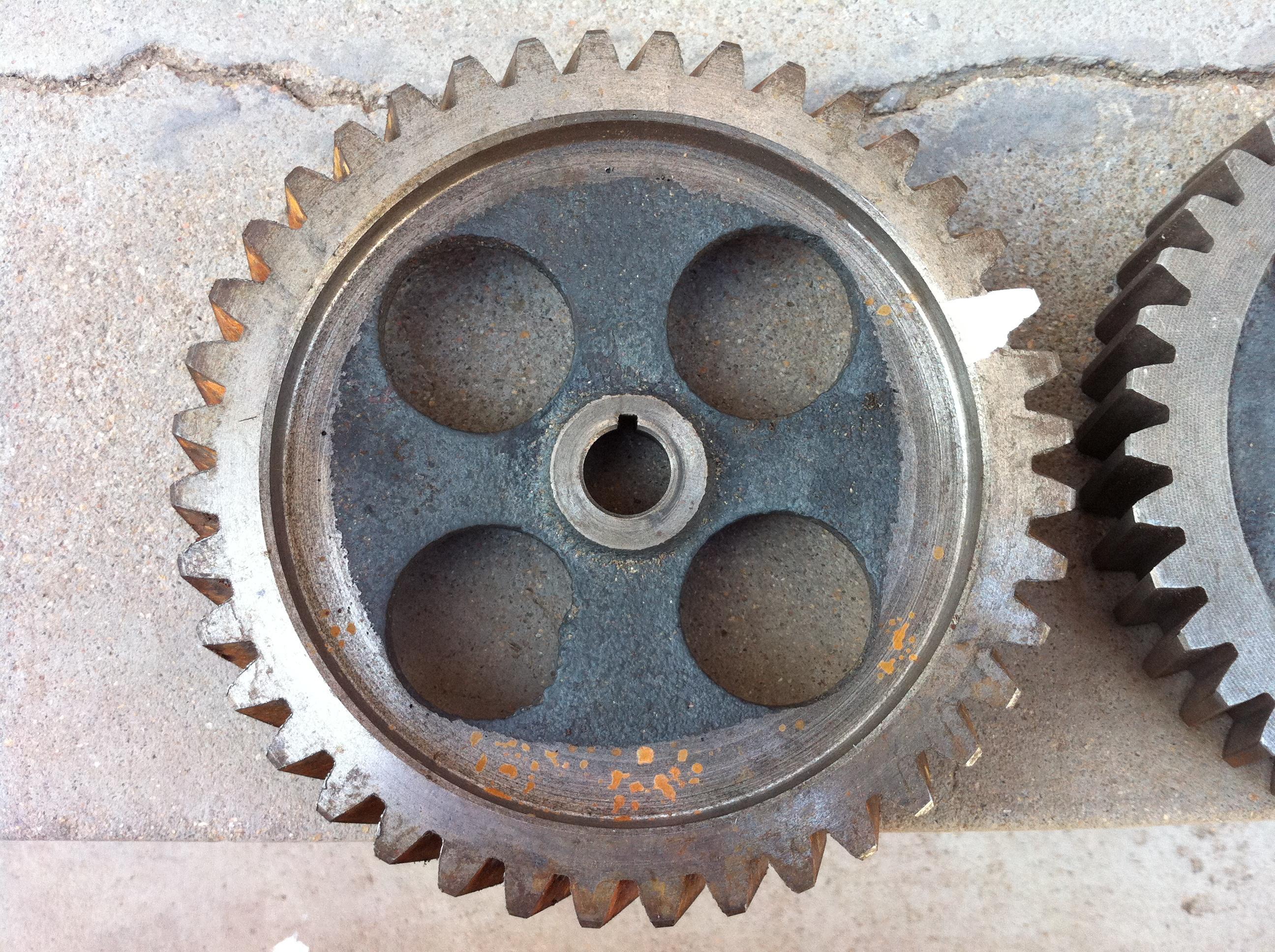

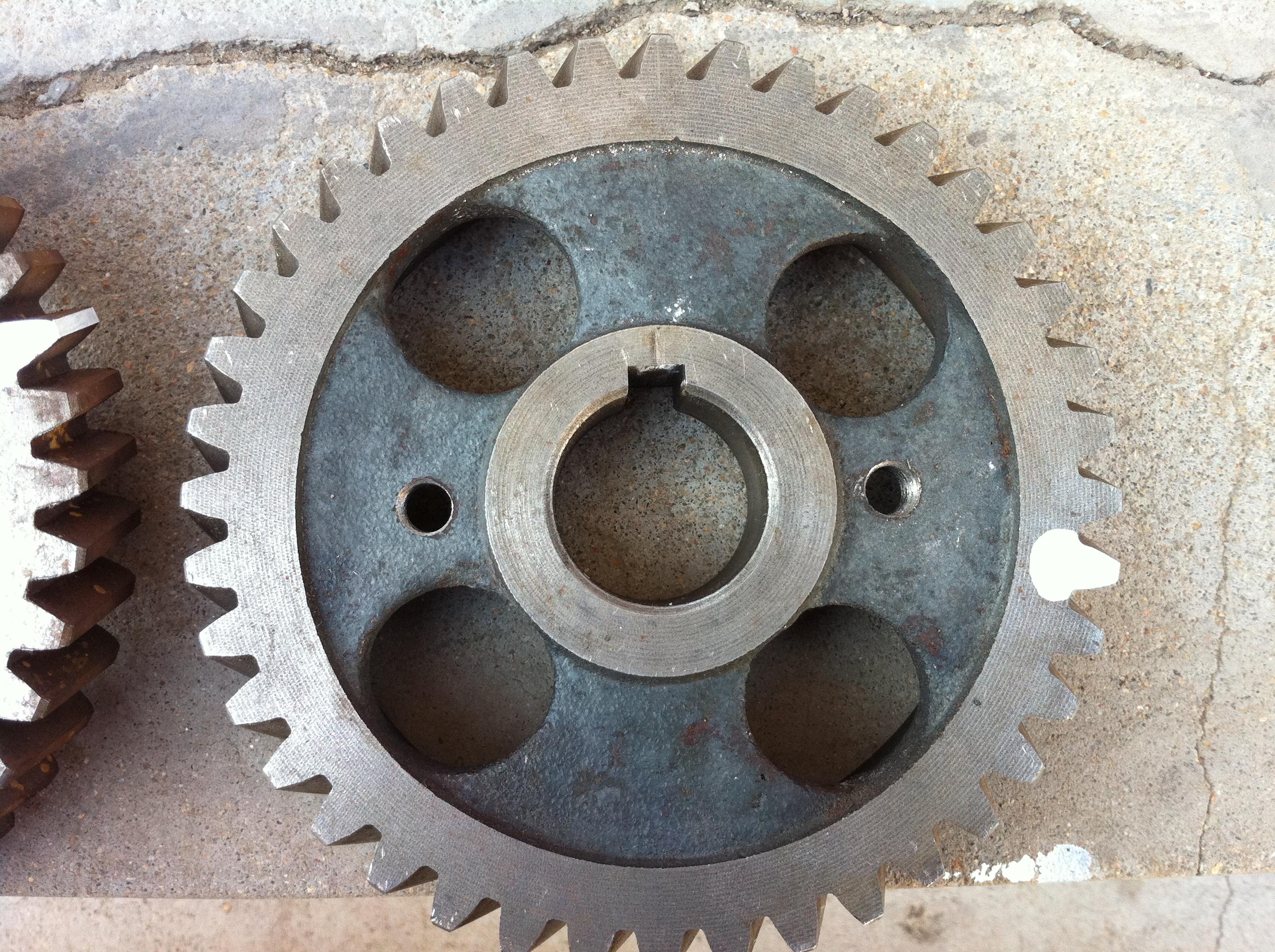

先上图

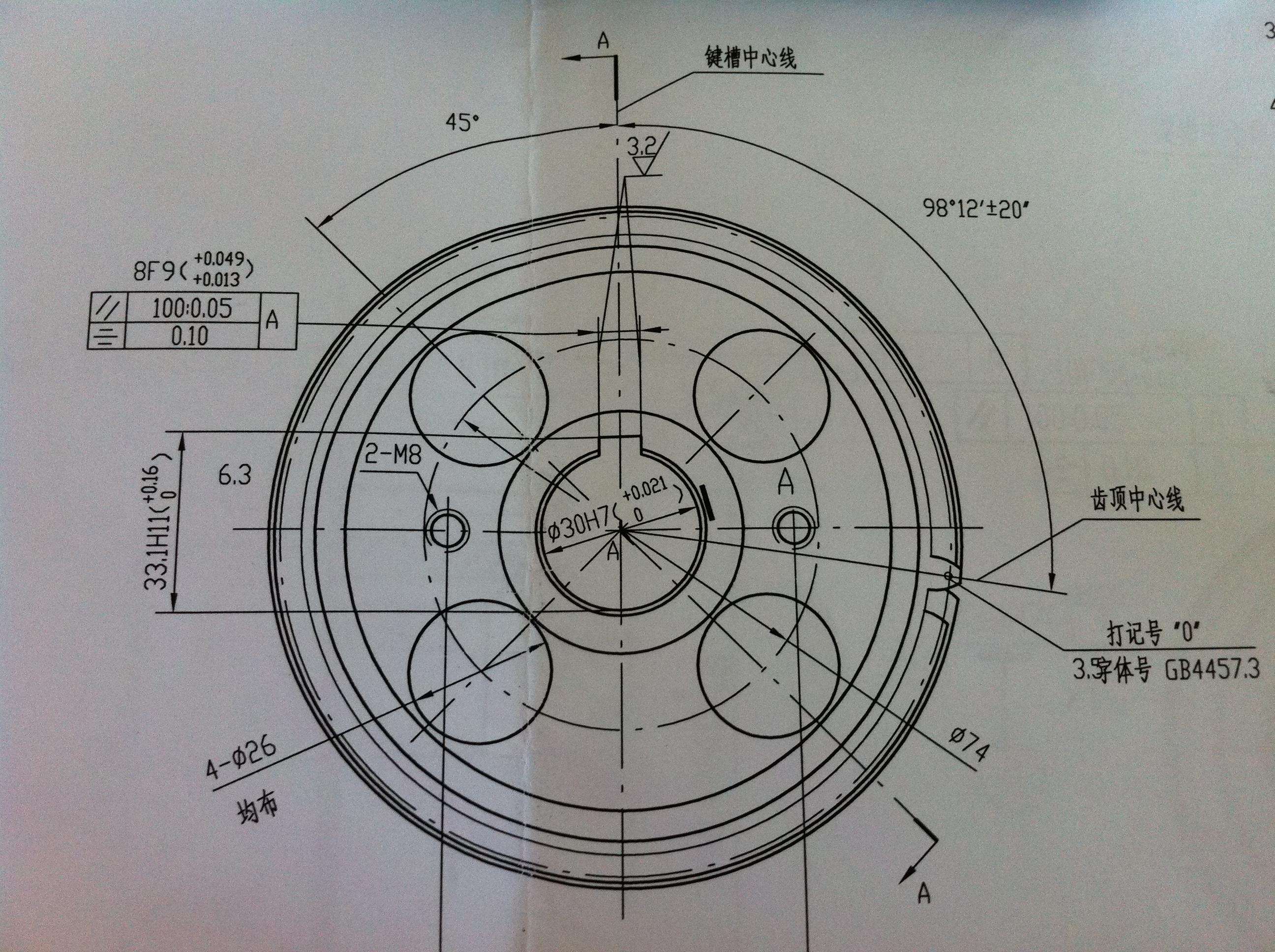

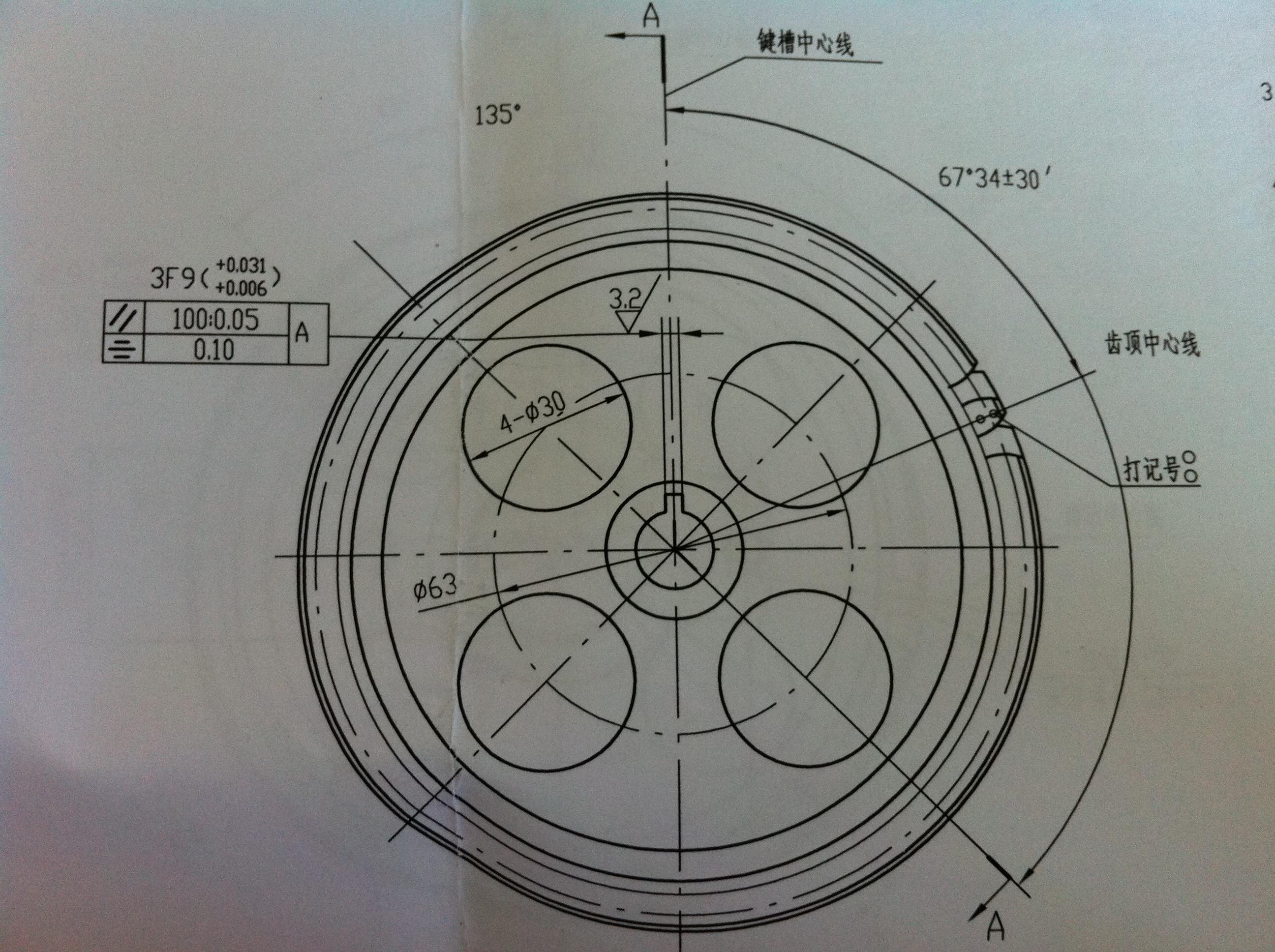

测量键槽中心线和涂白色记号那个齿的齿顶中心线的度数，实在没想出个什么方法和工具能测量的很准确啊，哪位大侠知道的告诉下小弟，

西府洽川 · 发表于 2011-6-27 22:39

用三坐标测量机（活不大的话也可用万工显）
1、找正工件中心
2、找出键槽的中心角度
3、在同一半径处测量齿轮标记齿两侧，求出齿的角度（可在不同半径处多测几次）
4、计算出两者夹角

hucl45 · 发表于 2011-6-28 21:30

键槽如果是在拉床上拉出来的，就靠拉刀导套的精度来保证。

立刻行动 · 发表于 2011-8-2 02:42

用万能工具显微镜可以测量，（直径小于200）
