急!!像碗状齿轮,国内怎么称呼,有加工的地方吗?

[复制链接]
发表于 2011-6-9 16:05 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x

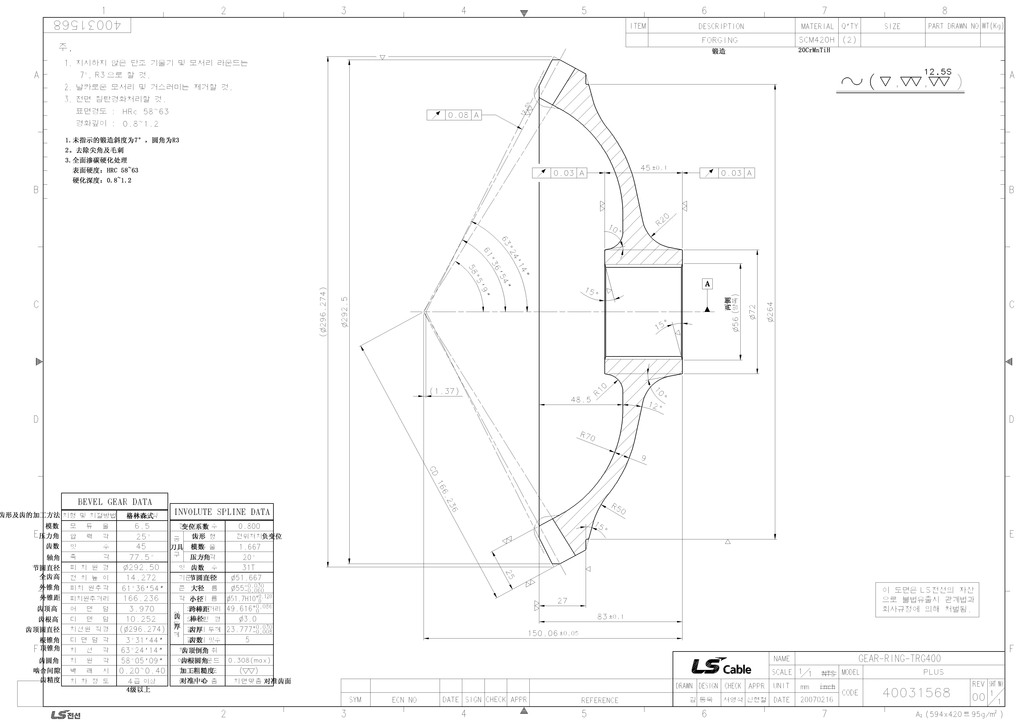

请帮忙看看附件图纸齿轮!
 楼主| 发表于 2011-6-9 16:20 | 显示全部楼层
http://
img181.poco.cn/mypoco/myphoto/20110609/16/5846317620110609161536093.jpg
发表于 2011-6-9 20:39 | 显示全部楼层
这个是格里森制弧齿锥齿轮,等顶隙收缩齿,中点压力角25°,模数6.5,分度圆292.5mm。轴交角77.5°。还是锻件,齿面光洁度要求高,齿圈跳动0.03以内。基本上能做到这些的都是专业弧齿锥齿轮生产厂家。另外需要成对制造,成对检查接触区。关键难点:1齿面光洁度高,齿圈跳动小,恐怕要磨齿。2.轴交角不等于90°,配对检查机太难找了。3,20CrMnTi渗碳淬火这个有一点难度。一般小厂家控制不好容易批量崩齿。4.齿轮内圈磨齿需要以齿轮节圆定位,工装比较麻烦。
有个问题:既然是4级精度,为什么又要啮合间隙在0.2-0.4之间呢?这个太大了。
发表于 2011-6-9 20:41 | 显示全部楼层
建议找天津第一机床厂制作,可能费用较高。但是质量绝对可以。这个厂是国内的权威了。
发表于 2011-6-9 21:04 | 显示全部楼层
这个很简单的,我们加工过的,我的QQ.476199264
发表于 2011-6-9 23:06 | 显示全部楼层
现在用到四级的弧齿锥齿轮? 是航天上的吧?
发表于 2011-6-9 23:08 | 显示全部楼层
这种齿轮每道工序都很重要。
 楼主| 发表于 2011-6-10 09:39 | 显示全部楼层
回复 hmcad602 的帖子

你好,感谢您对我这张图纸的分析,这个四级精度是韩国精度等级制度,相当于国内等级8-9级。
 楼主| 发表于 2011-6-10 09:40 | 显示全部楼层
回复 yu121800 的帖子

这个四级相当于国内的8-9级,不是航天的,是拖拉机!
发表于 2011-6-10 11:31 | 显示全部楼层
