NW行星轮图，需计算各齿轮参数。高手出招

282129024 · 发表于 2011-6-9 11:56

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

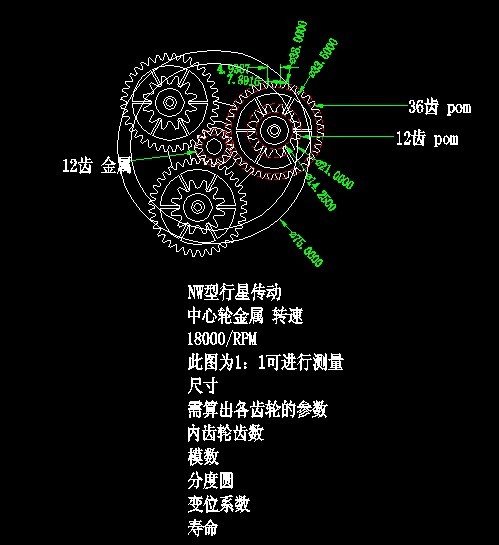

NW行星轮图，需计算各齿轮参数。高手出招
附档为CAD 1：1的图档. 可进行图面测量

drw0002.rar (52.95 KB, 下载次数: 33)

niuershiye · 发表于 2011-6-10 14:41

本帖最后由 niuershiye 于 2011-6-10 15:57 编辑

外啮合 12--对-36  ,  按照mn 0.9 , 中心距  22  ；
内啮合 12--对-42  ，按照mn 1.5 ,  中心距  22  ；(内齿齿根圆 66--67 ,与变位有关), 外径75 的壁厚有点薄
数比  11.5

-------------------------------------------------------

外啮合 12--对-36  ,  按照mn 0.9 , 中心距  21  ；
内啮合 12--对-39  ，按照mn 1.5 ,  中心距  21  ；(内齿齿根圆 64--65,与变位有关),

数比  10.75
===========
大概就是这个样子，仅供参考！
