NW行星传动设计问是

282129024 · 发表于 2011-6-3 13:54

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

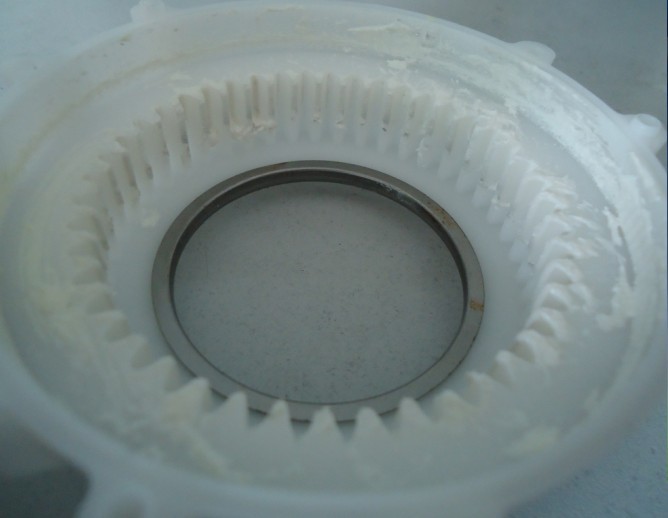

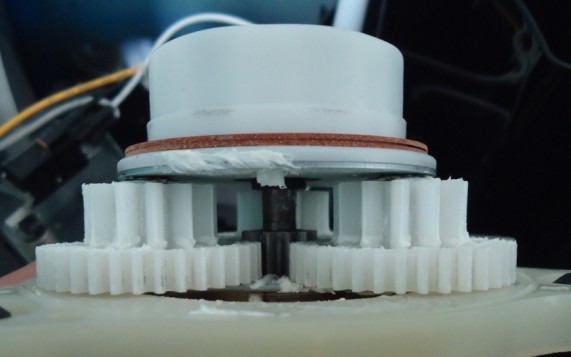

目前我正在设计两款食物处理器. 需要用到NW型行星齿轮传动.
已知的条件如下
中心轮：齿数12 粉末治金转速18000/RPM
其它均为塑料齿轮.POM 或PA料
输出转速:1700/RPM
功率500-700W
1:请各位大侠帮忙计算其它各齿轮的齿数。
2:应该选择用多少模数?
3:需要考虑到齿轮的强度。

282129024 · 发表于 2011-6-3 13:56

非常感谢牛爷对我另一款NW型行星齿轮的计算和帮助。

niuershiye · 发表于 2011-6-3 20:02

ZA-ZC (15--36) 与 ZD-ZB (12--45), 变位都可以按照等滑动率。
加宽ZD--ZB ，可以抵抗较大扭矩，这对是塑料的，可以不受标准模数限制。这个数比为 10 。

282129024 · 发表于 2011-6-3 22:05

谢谢牛爷的答复。

282129024 · 发表于 2011-6-4 09:32

牛爷能否告知您设计的这款的齿轮模数。和变位系数呢.在塑料齿轮中模数和变位系数怎么去选择呢?

48824305 · 发表于 2011-6-4 10:59

怎都要别人帮助呢,你赚了钱也分点给别人吧.--------花点钱买套软件,什么问题都轻而易举.

zd-motor · 发表于 2011-6-4 12:57

应该是挤汁机上用的!!!!!!!!!!!!!!

282129024 · 发表于 2011-6-4 13:51

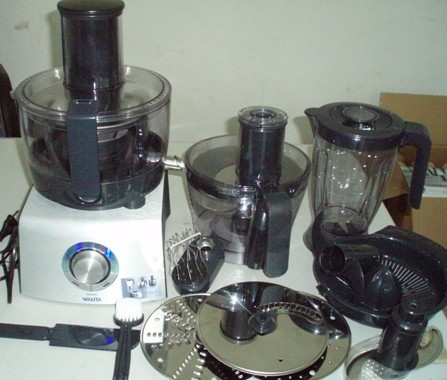

多功能榨汁机上用的

zd-motor · 发表于 2011-6-4 15:29

本帖最后由 zd-motor 于 2011-6-4 15:30 编辑

哈哈，我知道的

282129024 · 发表于 2011-6-4 18:27

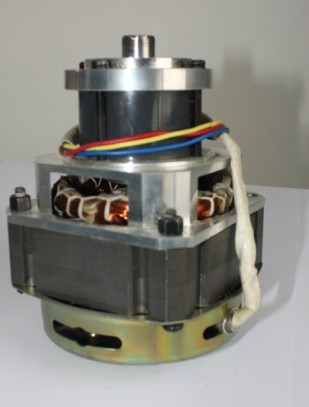

经验分享一下呀。你这个马达和齿轮做到一起了吗？
