蜗杆与斜齿轮有咬齿噪音很大

liangyu6808 · 发表于 2011-5-31 11:29

您需要登录才可以下载或查看，没有账号？注册

x

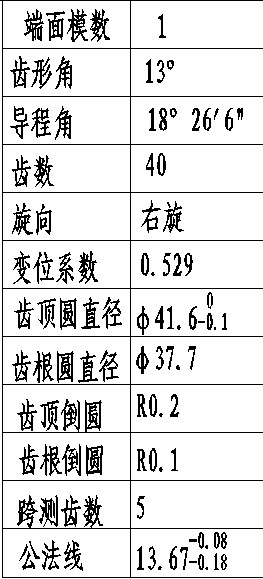

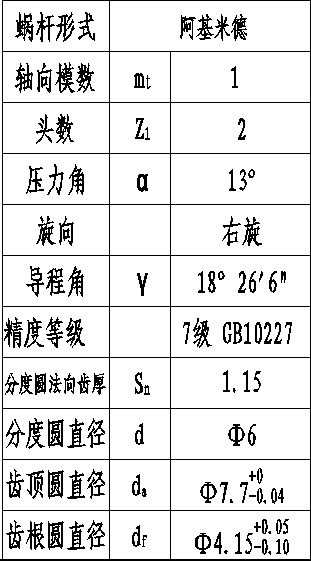

现在有副蜗轮蜗杆在箱体中发出咬齿的声音，噪音很大，感觉很不顺畅，中心距是23.4

liangyu6808 · 发表于 2011-5-31 11:32

woodee齿轮大哥求救啊

woodee · 发表于 2011-5-31 12:28

回复 liangyu6808 的帖子

计算有问题。最主要是中心距计算相差很远。
中心距可以改大一点吗？

liangyu6808 · 发表于 2011-5-31 14:23

中心距定死了只有在斜齿轮上做改变了并且这个我们使用了一段时间

woodee · 发表于 2011-5-31 16:25

本帖最后由 woodee 于 2011-5-31 16:27 编辑

liangyu6808 发表于 2011-5-31 14:23

登录/注册后可看大图

中心距定死了只有在斜齿轮上做改变了并且这个我们使用了一段时间

前面我把齿轮齿数错看为42了。总的来说设计的不错，最重要的是开始设计应该取法向模数为标准值，否则齿轮加工麻烦。
看来你用了短齿制。但有些参数又对不上。
主要问题看来是齿轮小了，外径应该大于Φ42.3。
所以还是采取标准齿高及顶隙系数，以下改进参数供参考：

中心距 23.4

模数 1 （蜗杆轴向模数，斜齿轮端面模数）

法向压力角 13°

蜗杆

分度圆 Φ6

法向齿厚 1.15

螺旋升角 18.43494882°

齿顶圆 Φ7.897

齿根圆 Φ3.628

斜齿轮

分度圆 Φ40

公法线 L(5)=13.75（-0.08/-0.18）

（变位系数=0.4216）

螺旋角 18.43494882°

其它参数可测量附件3D模型（x_t格式）及下图示。

wg0240.part01.rar (1.89 MB, 下载次数: 34)

wg0240.part02.rar (1.89 MB, 下载次数: 41)

wg0240.part03.rar (505.16 KB, 下载次数: 29)

hzg6623 · 发表于 2011-6-1 06:14

这样不对的吧，中心距要拉长0.2吧。并且斜齿轮法向模数mn=0.95,是个不标准模数.

liangyu6808 · 发表于 2011-6-1 11:38

如果前提是蜗杆轴不动中心距就是23.4的情况下斜齿轮如何才能配合呢！斜齿轮的数据应该变化在哪里呢

liangyu6808 · 发表于 2011-6-1 11:40

回复 woodee 的帖子

woodee 大哥我也看了你给的，你是在调节两个参数一起的情况下，那可能比较好调，如果是蜗杆轴不变动，就变化斜齿轮的情况，你看斜齿轮应该是如何变化才能最佳的呢

woodee · 发表于 2011-6-1 12:59

hzg6623 发表于 2011-6-1 06:14

登录/注册后可看大图

这样不对的吧，中心距要拉长0.2吧。并且斜齿轮法向模数mn=0.95,是个不标准模数.

如果蜗杆齿厚和齿轮公法线都给了负偏差，说明已经有了侧隙，就不用拉开中心距了。
既然楼主他们已经做了mn=0.95的齿轮，就没有必要硬改过来。

woodee · 发表于 2011-6-1 13:08

liangyu6808 发表于 2011-6-1 11:40

登录/注册后可看大图

回复 woodee 的帖子

woodee 大哥我也看了你给的，你是在调节两个参数一起的情况下，那可能比较好调，如果 ...

下决心改吧。保持蜗杆不变，只变动齿轮，可能会涉及齿轮的模数和压力角的变化配凑问题，设计和加工环节都更麻烦，也更容易出错。
还有，噪音问题比较复杂，最主要也要看看齿轮和蜗杆是否加工到了你给定的参数、安装位置是否正确等等。仔细测量一下，再看看侧隙是否合适、晃动是否大，然后再下决心改。
