请教蜗杆传动噪音解决办法

cloud836

请教高手指教，不胜感激，在此先谢了．

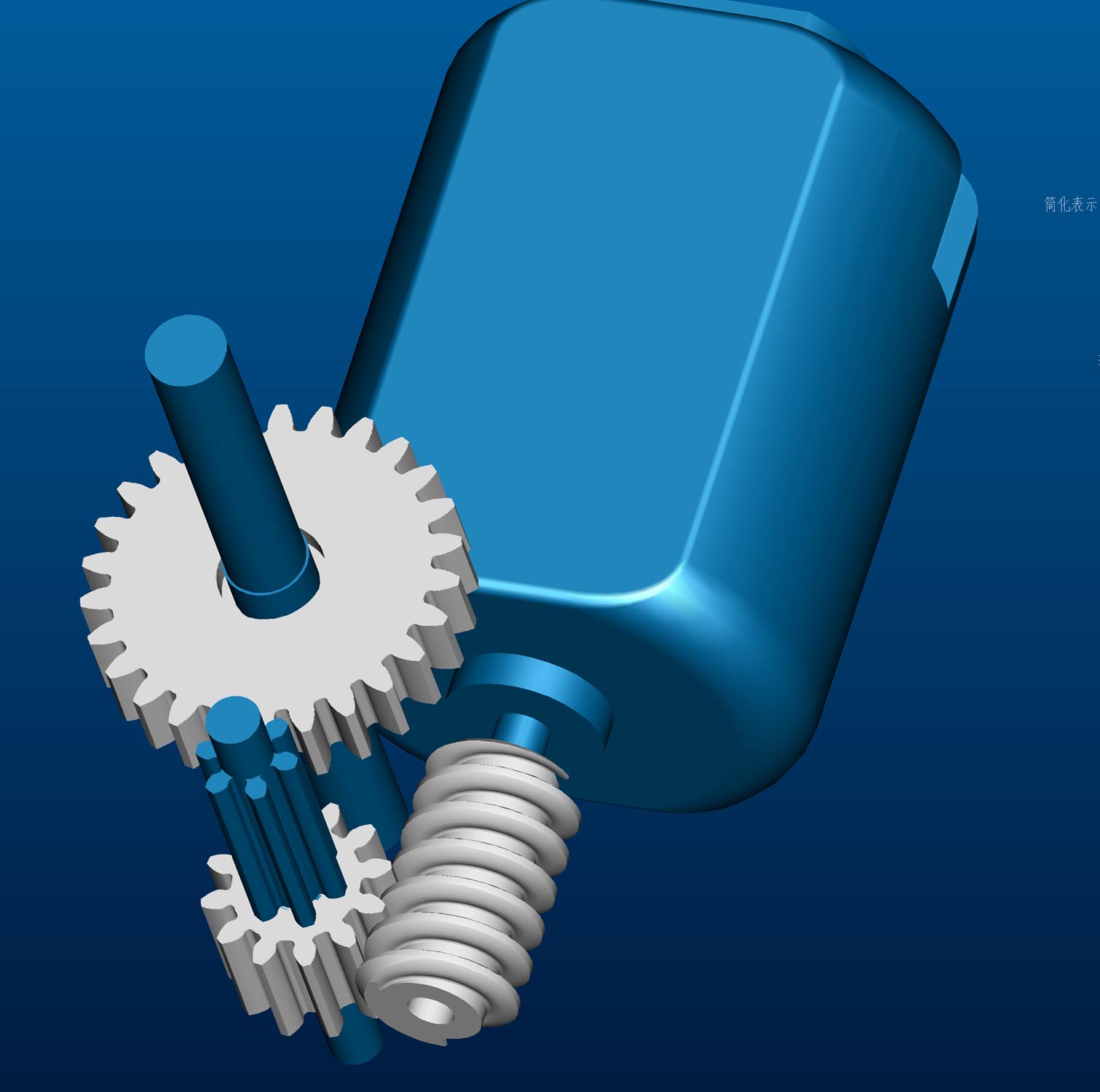

我的上一主题（见图片）：
1.蜗杆头数1，分度圆直径5，模数0.5（塑料）；
2.小齿轮1模数0.5，齿数12（与蜗杆啮合，塑料）；
3.小齿轮2模数0.5，齿数6（金属）；
4.小齿轮3模数0.5，齿数26（与小齿轮2啮合，塑料）。

现在齿轮箱做好了，但是带上负载后齿轮碰撞发出很大的声音，并且容易卡死，是什么原因也找不到，请高手指教．
２毫米的齿轮轴配２.１５毫米轴孔，３毫米的齿轮轴配３.１５毫米的轴孔，两级齿轮的中心距在理论设计值的基础上加大了０.０５，蜗杆和啮合的直齿轮中心距在理论设计值的基础上加大了０.０５，请问哪些参数不合理，非常感谢．

mrmrw

提醒你一下：
蜗杆是要和斜齿轮啮合的，而且要做的效果好，蜗杆和斜齿轮都要做渐开线齿形的，就是ZI蜗杆+渐开线斜齿轮！
你的是直齿轮怎么能和蜗杆啮合，不卡死才怪那！
直齿轮和蜗杆啮合只有齿宽很小的时候才行，而且螺旋角要很小，把侧隙加大可以啮合！
你这样子的设计怎们行？？
检查一下你的设计，搞清楚原理再设计了！

bengok

有几点意见提供：
1，和版主的意见一样，蜗杆要和斜齿轮啮合。
2，中心距问题，一般0.05的中心距间隙，我在实际操作中感觉，有点小，当然这个模具的精度也有关系，所以我建议在模具精度一般得情况下，中心距一般要比理论值大0.1-0.2。
3，压力角很重要，仔细研配一下，齿轮一般不会一次成功，都需要研配的！

haichin

赞成3楼意见。建议中心距取0.125mm

cylfdf

一楼可能是做玩具行业的吧？

hitecken520

另外正齒輪齒數也有限制 不能太少
一般大齒輪如果是16齒 , 小齒輪一定要13齒以上
你的小齒輪用到6齒 ,除非你有用轉位係數 不然一定干涉

meier

蜗杆是要与斜齿轮配合的，螺旋角度相当重要，我在设计中曾用过，效果不错
