求教传动比

zhfd77124 · 发表于 2008-3-24 10:27

您需要登录才可以下载或查看，没有账号？注册

x

不知此结构如何算传动比,谢谢帮忙

leigaochao · 发表于 2008-3-27 21:21

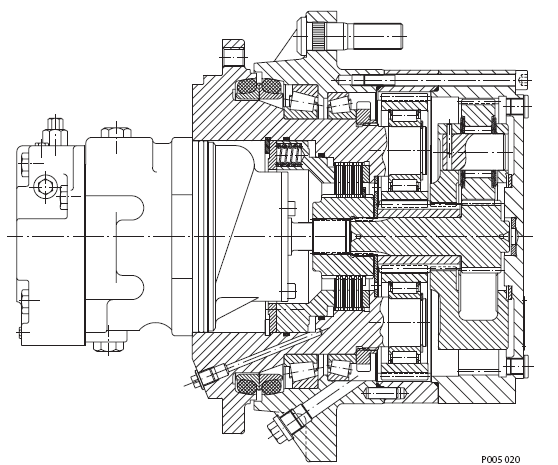

这是两级传动行走减速机，带制动器，总的行星传动比=（第一级内齿轮齿数/第一级太阳齿数 +1）*（第二级内齿轮齿数/第二级太阳齿数 +1）

psutdkjft · 发表于 2008-3-29 17:34

两组都是NGW型,具体算法就是上楼所说

davisdudong · 发表于 2008-9-16 16:41

原帖由 leigaochao 于 2008-3-27 21:21 发表

 登录/注册后可看大图

这是两级传动行走减速机，带制动器，总的行星传动比=（第一级内齿轮齿数/第一级太阳齿数 +1）*（第二级内齿轮齿数/第二级太阳齿数 +1）

正确的传动比 = 1 - 第一级(内齿轮/太阳轮 + 1) * 第二级(内齿轮/太阳轮 + 1)
总速比为负值，表示输入与输出反向

byy26 · 发表于 2008-9-26 13:28

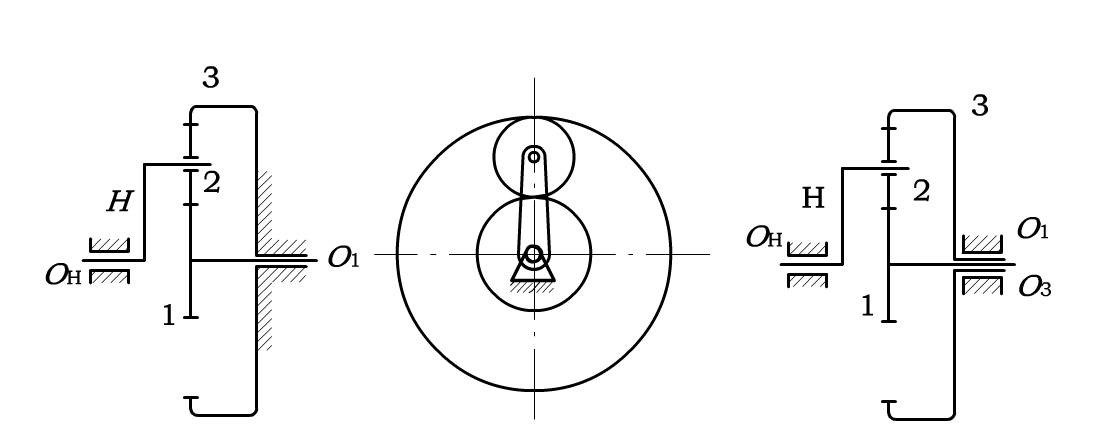

1=10
2=17
3=44
传动比是多少?

lhyis23 · 发表于 2008-9-26 14:58

左边的是5.4，右边的是个差动轮系，不一定呀！:)

nymail · 发表于 2008-10-4 07:19

原帖由 byy26 于 2008-9-26 13:28 发表

 登录/注册后可看大图

1=10
2=17
3=44
传动比是多少?

i=（z1+z3）/z1
顺便问问行星轮示意图你是拿什么软件画的，看起来很标准

miller120106 · 发表于 2008-12-21 18:50

四楼正确，二楼错误
