高人指点图中轮系结构属于那种

风中散发 · 发表于 2011-5-27 11:03

您需要登录才可以下载或查看，没有账号？注册

x

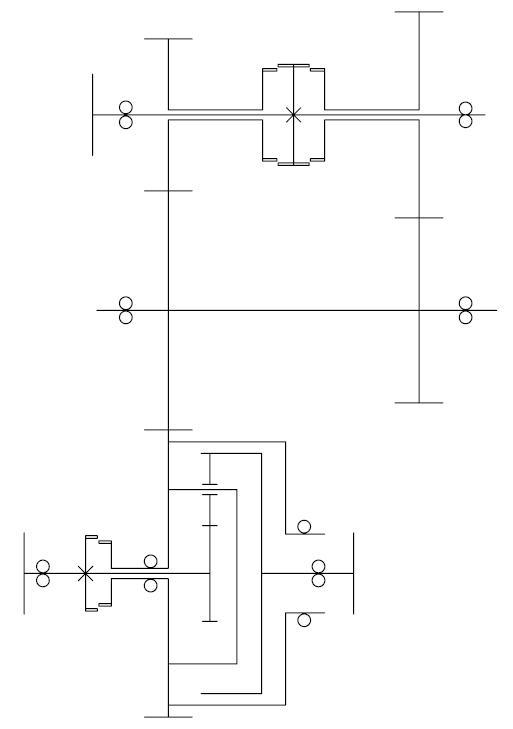

图中这个轮系属于那种？？（下面的行星轮。）结构原理图是车用变速器上的，主要作用是扭矩分配。

风中散发 · 发表于 2011-5-28 12:33

有知道的没有啊

风中散发 · 发表于 2011-5-30 15:20

每天顶贴一次，直到有高人解答

LCF0917 · 发表于 2011-5-30 19:57

最上边的轴中间打叉的应是变速离合器。在中间时，轴不转动，与左边齿轮联接时，轴转速高，传动扭矩小，与右边齿轮联接时，转速低，传动扭矩大。属离合变速传动机构。

风中散发 · 发表于 2011-5-31 08:19

楼上分析没错，这款原理图是个军工产品，是我国某型号军品上的分动器（主战坦克？？:D），下面的行星机构目的好像是为了实现差扭，具体我也不是很明白。

春风 · 发表于 2011-5-31 16:08

结构挺复杂的，好像有几级机械调速

春风 · 发表于 2011-5-31 16:16

最上面的是两个空套滑移外齿轮，分别与内齿轮啮合后中间轴获得2种转速

MyFunction · 发表于 2011-6-2 19:44

第1轴：输入轴，中间是湿式摩擦离合器，左边为低速档齿轮，右边为高速档齿轮。
第3轴：左边为变速箱前输出，右边为变速箱后速出，中间是轴间差速器。轴间差速器为行星架输入，太阳轮和齿圈输出。第3轴左边有一个装置，能将太阳轮和行星架锁在一起。
