有没有见过30度压力角的齿轮？

303959411 · 发表于 2011-5-20 09:12

您需要登录才可以下载或查看，没有账号？注册

x

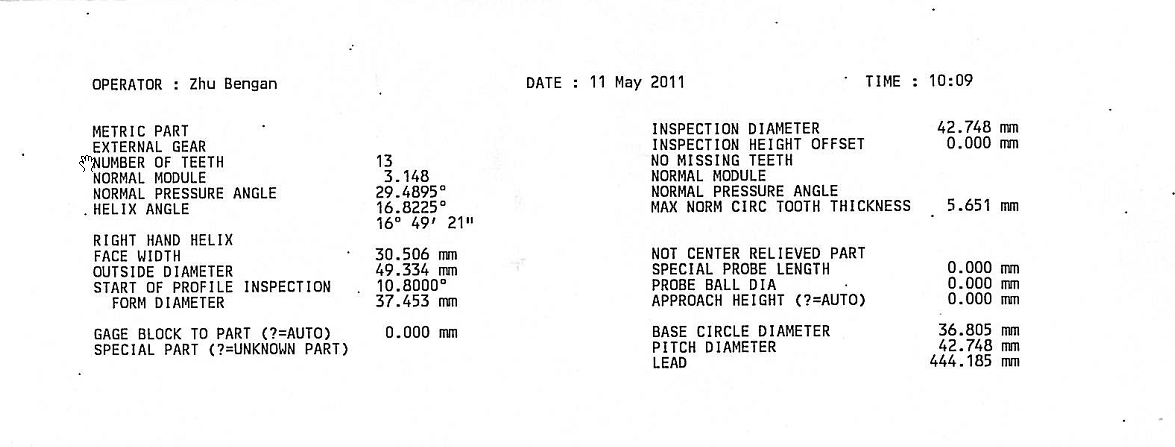

公司现在正在测绘一个轻卡变速箱，该变速箱为德国进口箱，将一档齿轮在齿轮测绘仪上测绘结果显示压力角为29.4895度，感觉压力角怎么会怎么大，以前也没见过，附件为齿轮测绘结果，请高手分析发表自己的意见，谢谢大家

沃i高 · 发表于 2011-5-20 11:45

有啊.我一个月都会有一两次会有三十度的齿轮加工.价格贵此.qq845825006

logxing · 发表于 2011-5-20 13:54

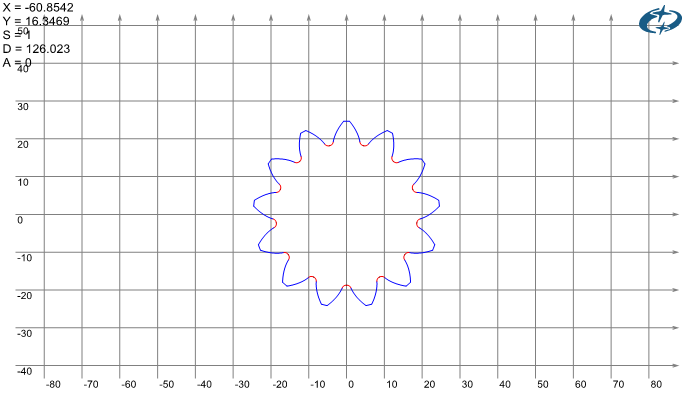

根径或全齿高多少呢？看图形的话没什么异样。下图为比例为1：1
因为没看到根径数据，根径是我自己确定的。

303959411 · 发表于 2011-5-20 14:22

测绘仪没有测绘出齿根圆，现在我想知道是实际的设计中有没有30度的压力角，理论上肯定可以有这样的齿轮，但如果说实际中需要用到这样大压力角的齿轮，请问一下这样的大压力角设计有什么优势，用在什么地方？

陈飞 · 发表于 2011-5-20 20:11

是花键吗?

hucl45 · 发表于 2011-5-20 20:26

压力角是30时，一种可能是渐开线花键，另一种就是压力角为30°的齿轮，它的齿顶高系数是1个模数，顶隙系数是0.25个模数，这是用30°压力角的滚刀加工即可。

小地主 · 发表于 2011-5-21 12:56

一般是渐开线花键,也有这类齿轮,我曾经搞过德系的17.5的压力角齿轮

songlidong · 发表于 2011-5-22 18:36

齿轮30°压力角少一些，但是为了加强强度，外国车有很多都是加大压力角，这有正常的

a37892113 · 发表于 2011-5-22 18:47

30度压力角的齿轮在汽车中用的很广泛！

303959411 · 发表于 2011-5-23 15:40

是齿轮，楼上的说“30度压力角的齿轮在汽车中用的很广泛！”请楼上的多举例说说，也让大家见识见识
