　　一个齿轮的加工过程是由若干工序组成的。为了获得符合精度要求的齿轮，整个加工过程都是围绕着齿形加工工序服务的。齿形加工方法很多，按加工中有无切削，可分为无切削加工和有切削加工两大类。

　　无切削加工包括热轧齿轮、冷轧齿轮、精锻、粉末冶金等新工艺。无切削加工具有生产率高，材料消耗少、成本低等一系列的优点，目前已推广使用。但因其加工精度较低，工艺不够稳定，特别是生产批量小时难以采用，这些缺点限制了它的使用。

　　齿形的有切削加工，具有良好的加工精度，目前仍是齿形的主要加工方法。按其加工原理可分为成形法和展成法两种。

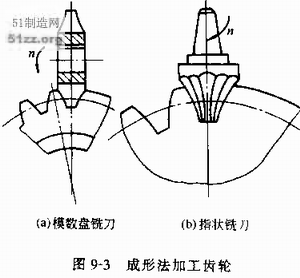

　　成形法的特点是所用刀具的切削刃形状与被切齿轮轮槽的形状相同，如图9-3所示。用成形原理加工齿形的方法有：用齿轮铣刀在铣床上铣齿、用成形砂轮磨齿、用齿轮拉刀拉齿等方法。这些方法由于存在分度误差及刀具的安装误差，所以加工精度较低，一般只能加工出9~10级精度的齿轮。此外，加工过程中需作多次不连续分齿，生产率也很低。因此，主要用于单件小批量生产和修配工作中加工精度不高的齿轮。

　　展成法是应用齿轮啮合的原理来进行加工的，用这种方法加工出来的齿形轮廓是刀具切削刃运动轨迹的包络线。齿数不同的齿轮，只要模数和齿形角相同，都可以用同一把刀具来加工。用展成原理加工齿形的方法有：滚齿、插齿、剃齿、珩齿和磨齿等方法。其中剃齿、珩齿和磨齿属于齿形的精加工方法。展成法的加工精度和生产率都较高，刀具通用性好，所以在生产中应用十分广泛。
