锥面砂轮磨齿原理

admin · 发表于 2008-1-22 02:39

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

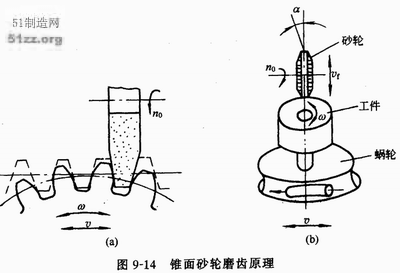

　　采用这类磨齿方法的有Y7131 和Y7132型磨齿机。它们是利用假想齿条与齿轮的强制啮合关系进行展成加工，如图9－14所示

　由于齿轮有一定的宽度，为了磨出全部齿面，砂轮还必须沿齿轮轴向作往复运动。轴向往复运动和展成运动结合起来使磨粒在齿面上的磨削轨迹，如图9－15所示。

blue · 发表于 2008-1-22 23:26

楼主:请教上图(A)中,W和V的展成公式!!!秦川及德国尼尔斯公司有采用上述原理的机床.请发我的邮箱:BLUE_CNC@163.COM.CN

tokyo704 · 发表于 2008-3-6 19:08

这应该和滚齿原理一样吧？

huixinchx · 发表于 2009-3-9 13:10

采用的方法就是包络展成法，类似于滚齿~~~~

hz54321 · 发表于 2009-3-14 12:57

这样做效率是不是有点低了

hucl45 · 发表于 2009-4-11 19:36

Y7131是立式的,Y7132A,及YM7132A是卧式的,都是老式的,现已淘汰,效率很低.
以上磨齿机工作原理与滚齿机不一样.
Y7232,Y7232A,Y7236,Y7236A,都是蜗杆磨齿机,它们的工作原理才与滚齿机相似,只不过一个是蜗杆砂轮(属齿条型刀具),一个是滚刀(也是齿条型刀具)
以上磨齿机都是秦川机床厂生产的
