如何合理使用齿轮滚刀

admin

　1.合理使用

　　按国家标准《高精度齿轮滚刀通用技术条件》的规定，Ⅰ型适用于JB3327－83规定的AAA级滚刀、GB6084－85规定的AA级滚刀；Ⅱ型适用于GB6084－85所规定的AA、A、B、C级四种精度的滚刀。一般情况下，AA级滚刀可加工6～7级齿轮，A 级可加工7～8级齿轮，B级可加工8～9级齿轮，C 级可加工9～10齿轮。

　　2.正确安装

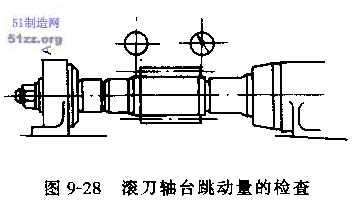

　　滚刀安装在滚齿机的心轴上，需要用千分表检验滚刀两端凸台的径向圆跳动不大于0.005 mm。如图9－28所示。

　　3.适时窜位

　　滚刀在滚切齿轮时，通常情况下只有中间几个刀齿切削工件，因此这几个刀齿容易磨损。为使各刀齿磨损均匀，延长滚刀耐用度，可采取当滚刀切削一定数量的齿轮后，用手动或机动方法沿滚刀轴线移动一个或几个齿距，以提高滚刀寿命。

　　4.及时重磨

　　滚齿时，当发现齿面粗糙度大于Ra3.2μm以上，或有光斑、声音不正常，或在精切齿时滚刀刀齿后刀面磨损超过0.2～0.5mm，粗切齿超过0.8～1.0 mm时，就应重磨滚刀。对滚刀的重磨必须予以重视，使切削刃仍处于基本蜗杆螺旋面上，如果滚刀重磨不正确，会使滚刀失去原有的精度。

　　滚刀的刃磨应在专用滚刀刃磨机床上进行。若没有专用刃磨机床时，可在万能工具磨床上装一专用夹具来重磨滚刀。专用夹具使滚刀作螺旋运动，并精密分度。注意不能徒手刃磨。
