齿轮轴的加工工艺（转载）

liucl693 · 发表于 2009-5-6 21:10

说的太简单了点吧

ys789 · 发表于 2009-5-7 07:18

一根齿轮轴没这么简单吧，

5165 · 发表于 2009-5-13 11:54

说的不具体,好的工艺没这么简单.

yujian · 发表于 2009-6-26 10:01

我们公司生产的齿轮轴既有齿部还有花键，而且花键部是空心的，齿部要求渗碳、淬火。工艺流程应该怎么安排呢？希望斑竹和大家多给意见

yundao · 发表于 2009-9-21 20:33

斑竹的发表我对此表示反对，有点教坏小朋友的感觉，齿轮加工工艺确定，首先看齿轮的等级，再编排加工工艺，其次，你所说的车。有点杀鸡用牛刀的感觉，何必啊？数控滚齿机随便搞搞，用把进口刀可以加工6---7级齿轮

hss218 · 发表于 2009-9-22 11:37

滚齿一夹一顶很难满足精度要求，我们选用两顶一夹，或者选用端面驱动顶尖两顶下顶尖驱动。精车留磨量较大，我们一般0.3MM单边0.15。而且铣键槽应该放在热处理/外磨前。

wnh · 发表于 2009-9-25 20:19

可能还要铣键槽哦

yifande · 发表于 2009-9-26 10:27

楼上说的我不大同意。“数控滚齿机随便搞搞，用把进口刀可以加工6---7级齿轮”，要教坏小朋友的。做工程的怎么这么说呢？我做的是汽车齿轮，用的是数控滚齿机，SU的刀具，热后的精度控制到7级是比较困难的。不要不负责的乱说。

43531909 · 发表于 2009-12-23 19:12

大家说的都挺好的，就是不怎么具体

autotal · 发表于 2013-9-30 15:33

hss218 发表于 2009-9-22 11:37

登录/注册后可看大图

滚齿一夹一顶很难满足精度要求，我们选用两顶一夹，或者选用端面驱动顶尖两顶下顶尖驱动。精车留磨量较大， ...

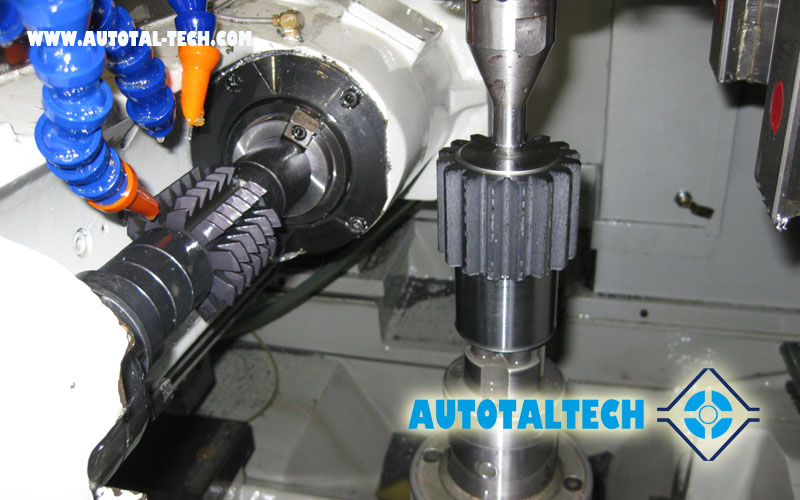

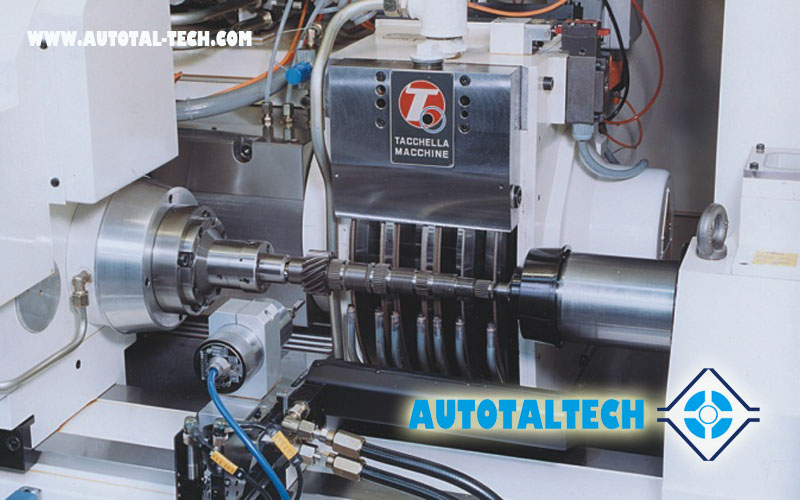

端驱用在滚齿和磨齿的案例。
