椭圆齿轮流量计

admin

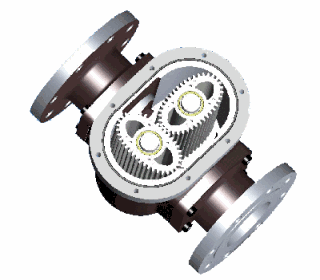

M系列椭圆齿轮流量计品种齐全，结构紧凑，外形尺寸小，具有良好的重复性和耐久性，适用于各种流量测量场合。测量低流量时也能保持高分辨率；霍尔传感器和簧片开关可选；本质安全，安装灵活，可以水平和垂直安装；不需要整流；出厂前，每台表的精度都经过仔细的标定，出示检测报告；压损小，可动部件少，使用寿命长；现场指示LCD（有本安型）可选。广泛应用于石油、石油化工、纺织、造纸、水处理、医药等行业。 工作原理： 　　M系列椭圆齿轮流量计属于容积式流量计。当流体流经流量计时，测量腔中的两个椭圆形齿轮将在流体作用下作圆周运动，齿轮每运动一周就表明在测量腔中流过了已知体积的流体。齿轮中的电磁装置使簧片开关或霍尔元件激活并产生相应的脉冲信号，测出这些脉冲信号，从而得出流体的体积流量。适合于各种油品及高粘度流体的高精度测量。 产品特点： 　1． 适合于微流量的测量，最小管径到1/4"。 　2． 测量精度达±0.5％，良好的重复性，可用于计量。 　3． 无直管段要求，不需要直管段整流，可以水平和垂直安装。 　4． 可同时输出模拟4-20mA信号或脉冲信号。 　5． 压损小，测量低流量时也能保持高分辨率，可用于低压泵及自动流 　　　体的测量。 　6． 多种现场指示/累积表头（包括防爆型）可选。 　7． 适用于测量粘度高的液体。 　8． 可用于高压场合（55MPa）。 　9． 结构紧凑，外形尺寸小，结构坚固，无测量死区。 　10． 本质安全。 　11． 安装灵活，可以水平和垂直安装而不需要整流。 　12． 出厂前，每台表都经过了认真的标定，并有检测报告，确保每台仪 　　　 表的质量。 附件选项: 　1、 标准显示表头 　2、 多功能显示表头 　3、 机械数码显示表头 　4、 模拟机械数字显示表头 　5、 标准/多功能远程LCD 　6、 C500显示器

jiajia_nj

当液体通过的时候,椭圆齿轮流量计中的两齿轮交替作为主动轮,一会是左边的,一会是右边的.这时候就会遇到一个问题:
假设是左边的齿轮作为输出信号的齿轮,它的转动是变速的,(一会快,一会慢)
如果能再加上一对非圆齿轮,让其输出保持匀速,那就很理想了.

这方面的设计据说日本已经实现,但国内也能够实现了.有需要者可以给我留言.

四岭山庄

请教椭圆齿轮的轮廓和齿形及节圆的记算放法。那位高手知到请多多指道。

四岭山庄

请教椭圆齿轮的轮廓和齿形及节圆的记算放法。那位高手知到请多多指导。0769-26645266       zhangzhen15698@163.com

jiajia_nj

国内研究非圆齿轮的,基本上都参考以下书籍,楼上的也可以先读读.
1. 李福生等 <非圆齿轮与特种齿轮传动设计>
2. 吴序堂,王贵海 <非圆齿轮及非匀速比传动>

charlie_hsl

需要图纸的请看:
  http://www.jxcad.com.cn/read.php?tid=911016

liulangzi3

2楼
jiajia_nj发表于 2008-1-22 14:16 | 只看该作者
当液体通过的时候,椭圆齿轮流量计中的两齿轮交替作为主动轮,一会是左边的,一会是右边的.这时候就会遇到一个问题:
假设是左边的齿轮作为输出信号的齿轮,它的转动是变速的,(一会快,一会慢)
如果能再加上一对非圆齿轮,让其输出保持匀速,那就很理想了.

这方面的设计据说日本已经实现,但国内也能够实现了.有需要者可以给我留言.



两个相同的齿轮相互啮合，速度会不一样吗？
还有，如果速度不一样的话，将感应装置放在其中的一根轴里面（将轴做成空心），速度不一样的现象能否改善

jiajia_nj

>7楼
>两个相同的齿轮相互啮合，速度会不一样吗？
>还有，如果速度不一样的话，将感应装置放在其中的一根轴里面（将轴做成空心），速度不一样的现象能否改善

相同的齿轮不假,但有长短轴,瞬时速度当然是变化的.
既然速度不一样,放在哪都不可改善.除非你放在转轴的圆心上,不动,但那样又不能检测.

liulangzi3

8 楼
你可以看看，这只是一种检测方法，还有其他的

liulangzi3

不好意思，今天不知道怎么搞的传不上图片，明天给你传
