汽车锥齿轮计算

huangxiao

好东西谢谢

sunna82

不错，我也下了

齿轮研究

非常感谢分享

zhouyuanbin

东东要大家来支持:)

ranxueping

好资料，我顶！

txf0718

好资料，就是不知道有没有书详细介绍“锥齿轮变位”的书籍 麻烦介绍一下 谢谢

ricky_chan

基本上还可以.

yshd1226

好东东！

小军

有点看不懂。

hyfjy

只是高度变位直齿圆锥齿轮副的设计，没有角度变位制的，尤其没有非零变位制的设计，对于汽车差速器中的直伞齿轮，一般最好是用角度变位的方法进行设计的，不是仅改变齿形角，而是在定下齿形角后要设计另外一个啮合角。所以这套计算只能称高度变位直齿锥齿轮计算，不能算作汽车锥齿轮计算的，例如10比16齿的直齿锥齿轮，我的计算如下：

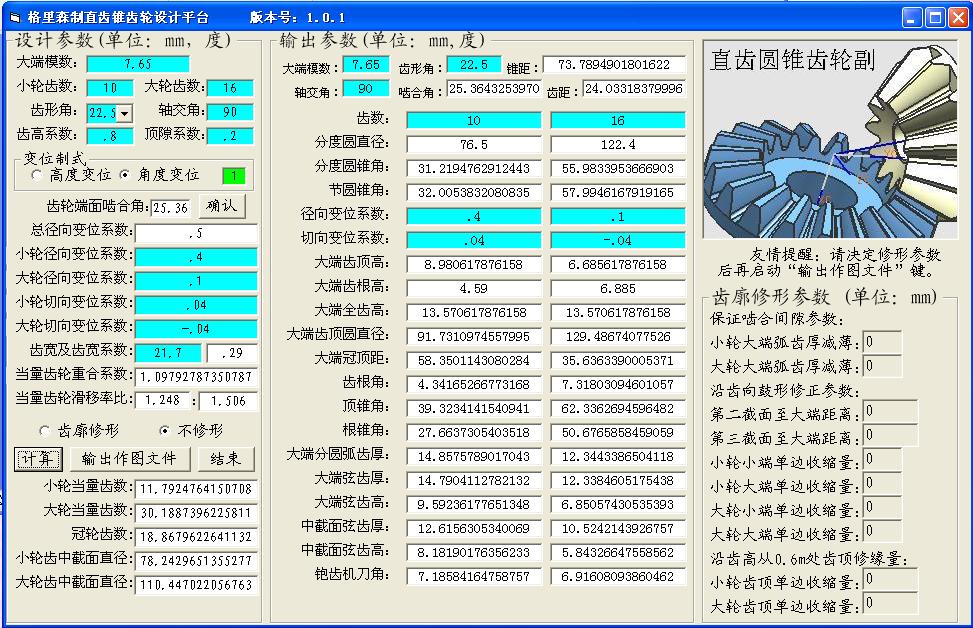

计算结果如下：

    直齿圆锥齿轮副设计计算表
一、输入参数
    大端模数:m    7.65
        齿数:Z  10            16
      压力角:α   22.5
      轴交角:Σ    90
径向变位系数:Xn     .4            .1
切向变位系数:Xt     .04           -.04
  齿顶高系数:ha＇   .8            (短齿制)
  齿顶隙系数:c＇    .2
    设计齿宽:B    21.7
二、计算输出参数
      压力角:α  =22.5
      啮合角:α′= 25.3643253970818
    齿轮模数:M=7.65
        齿数:Z1=10                          Z2=16
    两轴夹角:Σ= 90
  分度圆直径:d1= 76.5            d2= 122.4
    分度锥角:X1= 31.2194762912443             X2= 55.9833953666903
    节圆锥角:δ1= 32.0053832080835             δ2= 57.9946167919165
径向变位系数:Xn1= .4              Xn2= .1
切向变位系数:Xt1=.04              Xt2=-.04
    大端锥距:R1=R2= 73.7894901801622
    大端齿距:P1=P2= 24.0331837999619
  大端齿顶高:ha1= 8.981          ha2= 6.686
  大端齿根高:hf1= 4.59           hf2= 6.885
  大端全齿高:h1=h2= 13.570617876158
  齿顶圆直径:da1= 91.7310974557995             da2= 129.48674077526
  大端冠顶距:Aa1= 58.3501143080284             Aa2= 35.6363390005371
      齿根角:Xf1 = 4.34165266773168          Xf2= 7.31803094601057
      顶锥角:δa1 = 39.3234141540941          δa2= 62.3362694596482
      根锥角:δf1 = 27.6637305403518          δf2= 50.6765858459059
  大端弧齿厚:S1  = 14.8575789017043            S2= 12.3443386504118
  大端弦齿厚:S01 = 14.7904112782132            S02= 12.3384605175438
  大端弦齿高:H01 = 9.59236177651348            H02= 6.85057430535393
  中端弧齿厚:S中1  = 12.6729218361805            S中2= 10.5292282054154
  中端弦齿厚:S中01 = 12.6156305340069           S中02= 10.5242143926757
  中端弦齿高:H中01 = 8.18190176356233           H中02= 5.84326647558562
    当量齿数:  Z当1= 11.7924764150708          Z当2= 30.1887396225811
    冠轮齿数:   Z冠= 18.8679622641132
刨齿机用齿角:  Y1  = 7.18584164758757           Y2= 6.91608093860462
当量齿轮重合度:  ε= 1.09792787350787
