如何设计齿轮的间隙问题

linsonme · 发表于 2008-1-14 14:01

您需要登录才可以下载或查看，没有账号？注册

x

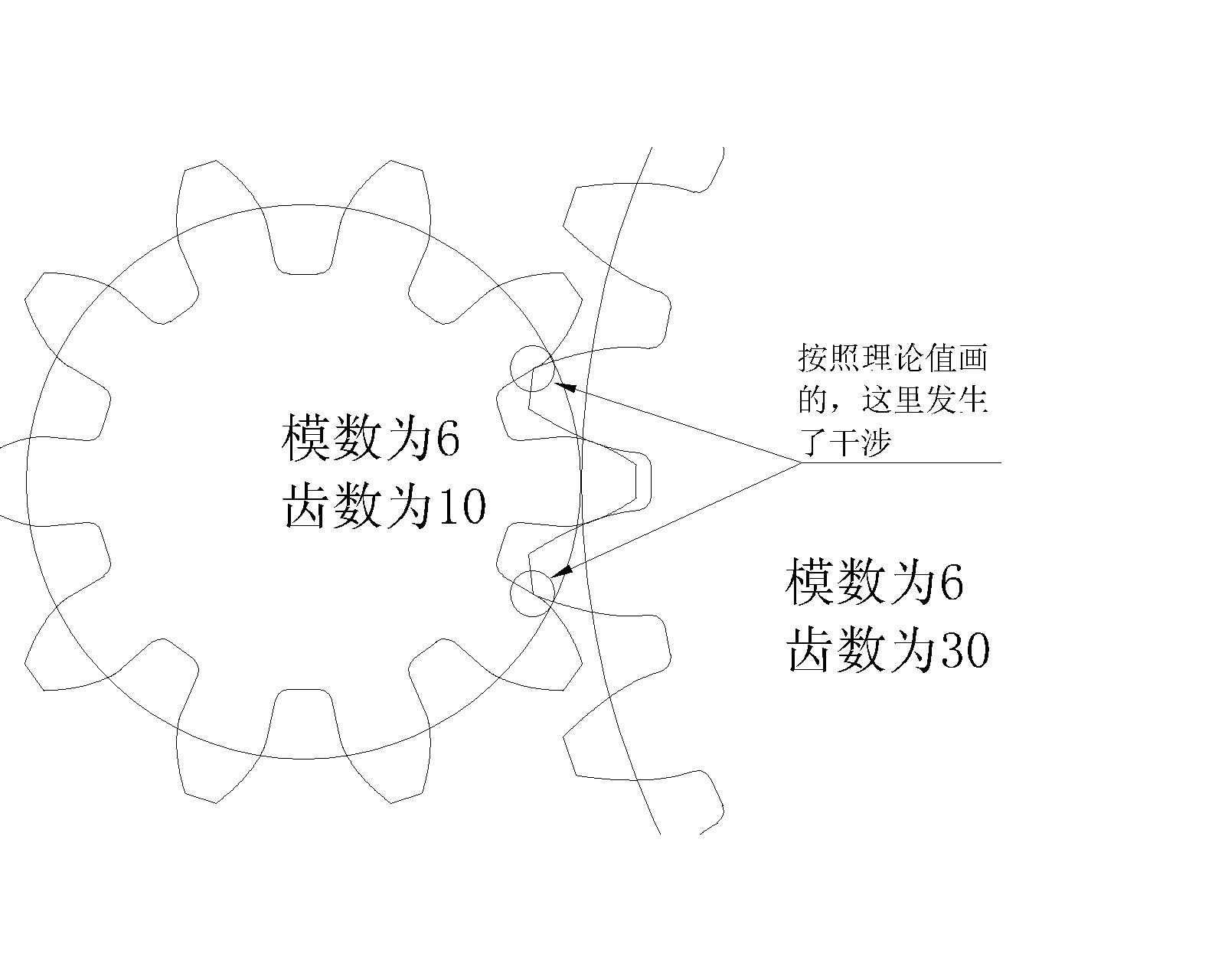

本人以前没有做过齿轮方面的机构，我在软件中按理论数值模拟了一下，发觉两个齿轮已经干涉了，这样传动肯定不行的，请问各位老大，如何做，两个齿轮在传动过程中才能不会干涉。

魏炳枢 · 发表于 2008-1-15 16:19

因为小齿轮齿数太少,齿根部易根切,分圆以下渐开线长度太短,齿根过渡曲线过长.只有小齿轮正变位后,增加齿高方向渐开线有效长度.

linsonme · 发表于 2008-1-17 15:55

谢谢，什么叫正变位??

魏炳枢 · 发表于 2008-1-17 16:59

齿轮变位系数为"+",即是正变齿轮.可参考"机械没计手册"有关章节.

linsonme · 发表于 2008-1-21 11:20

好的，谢谢，我去查一下
