求助：端面齿的加工方法!!

superknife · 发表于 2009-8-1 10:59

不知道楼主说的齿形是哪种，我见过的齿形有60°，圆弧端齿以及面齿轮face gear

dongjingzhiji · 发表于 2009-8-6 17:57

不知道楼主提及的端面齿轮有多大。

钟表机构内有一些齿嵌离合器（手表调日历前需要把上发条的旋钮拔出来一节，
不然就和上发条的动作矛盾了，对吧）。此外还有一些微型零件的夹紧、驱动
工装需要有端面齿（俗称工菊花顶尖），这些形状是有较高精度要求的。某些
零件端面有一圈放射状的花纹压痕，就是这种工装留下的痕迹。

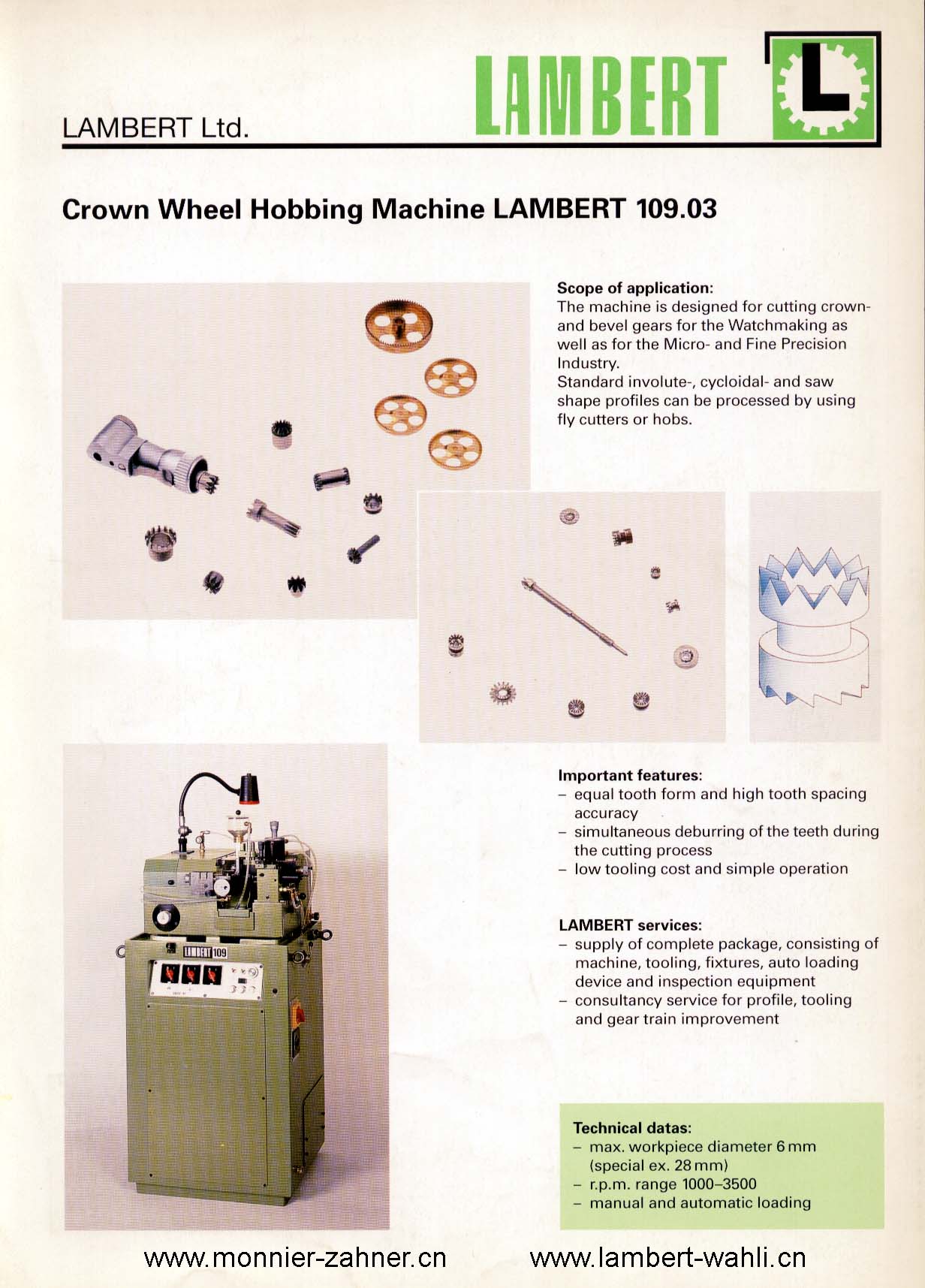

为适应大批量生产此类端面齿零件，瑞士兰博特公司设计并制造过一种专用滚齿机。
如今取而代之的是数控型号，功能更强，免挂轮，还是中文界面的呢。

这是表厂常见的旧型号：

纪永君 · 发表于 2009-8-6 19:28

这么多的同仁都想帮你解决，你就不能将图纸发到论坛上吗

dongjingzhiji · 发表于 2009-8-10 19:38

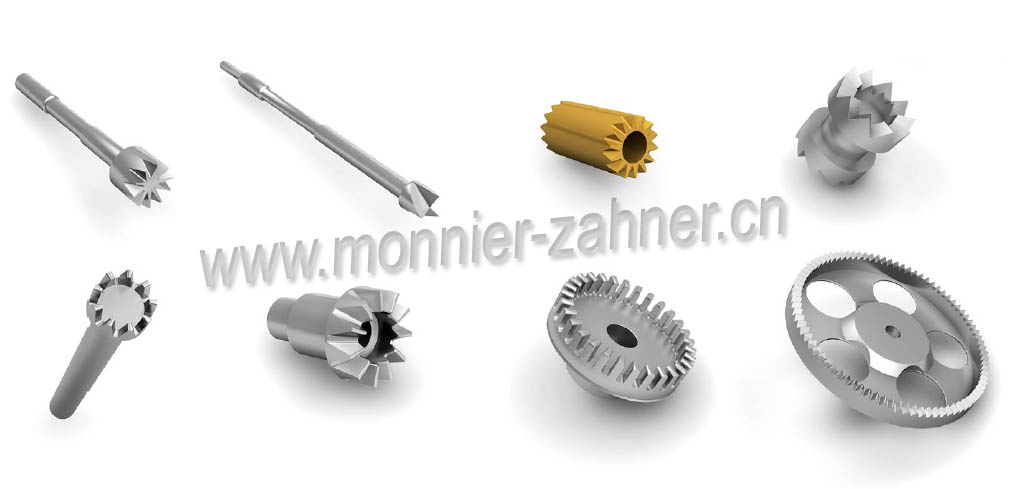

这就是仪表类的端面齿

xiongming · 发表于 2013-5-29 09:43

本帖最后由 xiongming 于 2013-5-29 09:52 编辑

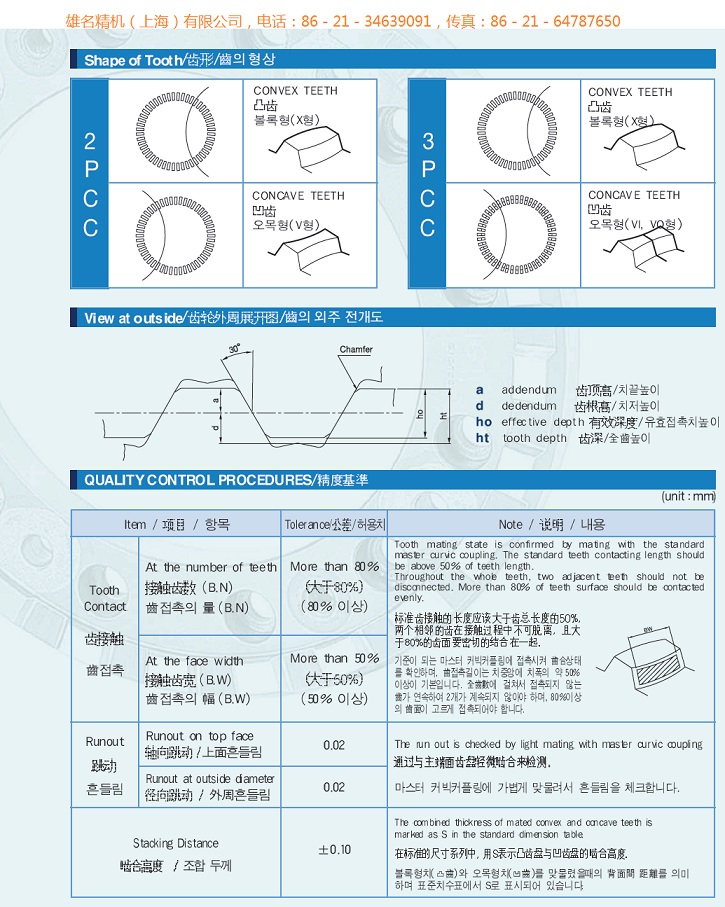

请参考一下韩国的弧齿磨齿的加工方法，线路是砂轮走的路线一次磨两齿。端面齿的加工成本高，主要表现在设备采购成本和耗材的成本。但其优势明显，大的接触面积，胜任大的切削力和大的扭矩，精度高，同时可以将复杂的单一工件分成多个部份，尤其是燃气轮机的叶片，要求高转速抗离心力、高扭力、灵活性、且膨胀系数或瞬时的变化适应性等。

gyrfalcon · 发表于 2013-6-2 07:29

把图纸发上来，具体情况看看再说

小地主 · 发表于 2013-6-8 09:21

应该是牙盘吧！铣刀分度铣出来，后需要研磨，一般为60度
