渐开线变位齿轮计算

907081835 · 发表于 2011-5-12 16:59

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

Z1 齿数29 模数3.0196 压力角21 齿顶高系数 0.9935 顶隙系数0.2484 变位系数0.32

Z2齿数31 模数3 压力角20 齿顶高系数 1 顶隙系数0.25 变位系数0

这两个直齿轮啮合求他们的中心距最好有公式，这个我不会。

因为Z1不是标准齿轮，所以这两个齿轮啮合的啮合角是多少？还有齿顶高等等，希望能得到高手指导（附上计算公式、方法）

freefreemen · 发表于 2011-5-12 20:15

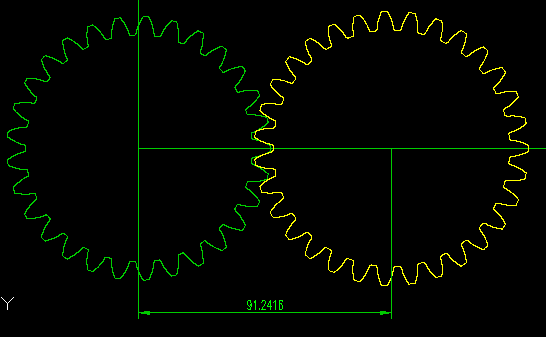

初略画了一下，有可能不准

陈飞 · 发表于 2011-5-12 20:40

楼主这个题目是哪里来的？你被忽悠了还不知道呢！

907081835 · 发表于 2011-5-12 20:55

回复 freefreemen 的帖子

能告诉我你是怎么计算它们的中心距的吗？

肯定不会是你手放的。

907081835 · 发表于 2011-5-12 20:55

回复陈飞的帖子

帮别人做的题目，你说清楚点，怎么被忽悠了？在哪儿？

陈飞 · 发表于 2011-5-12 21:10

中心距约为：91.24237mm

陈飞 · 发表于 2011-5-12 21:23

"Z1 齿数29 模数3.0196 压力角21 齿顶高系数 0.9935 顶隙系数0.2484 变位系数0.32 "
它就是一个齿数29 模数3 压力角20齿顶高系数 1顶隙系数0.25 变位系数0.4347的齿轮。

907081835 · 发表于 2011-5-12 21:33

回复陈飞的帖子

这两齿轮一模一样吗？

教教我怎么算中心距的还有齿顶高，齿根高，啮合角？

把公式也附上谢谢高手指导

fawcgzmg · 发表于 2011-5-12 21:38

中心距：91.5
中心距计算:http://www.gearbbs.net/forum.php ... =%D6%D0%D0%C4%BE%E0
齿轮参数计算:http://www.gearbbs.net/forum.php ... D%C2%D6%BC%C6%CB%E3

陈飞 · 发表于 2011-5-12 21:50

本帖最后由陈飞于 2011-5-12 22:06 编辑

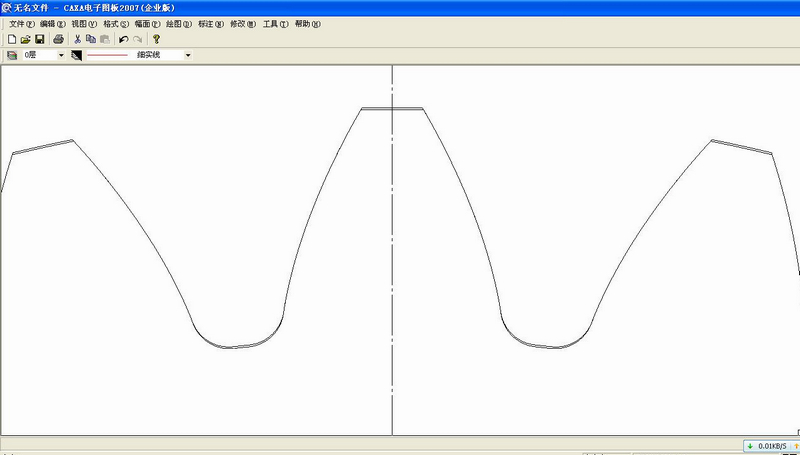

齿数29 模数3 压力角20齿顶高系数 1顶隙系数0.25 变位系数0.4347的齿轮可转化为:
齿数29 模数3.0196411389 压力角21 齿顶高系数 0.9934955顶隙系数0.24837388 变位系数0.32的齿轮,
除齿顶圆和齿根圆略有差异外，两侧齿廓完全重合，可以认为是一模一样的，如果有绘图软件的话可以画一下进行对比。
