具有偏心的平面齿轮

qiswlll · 发表于 2011-5-10 16:44

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

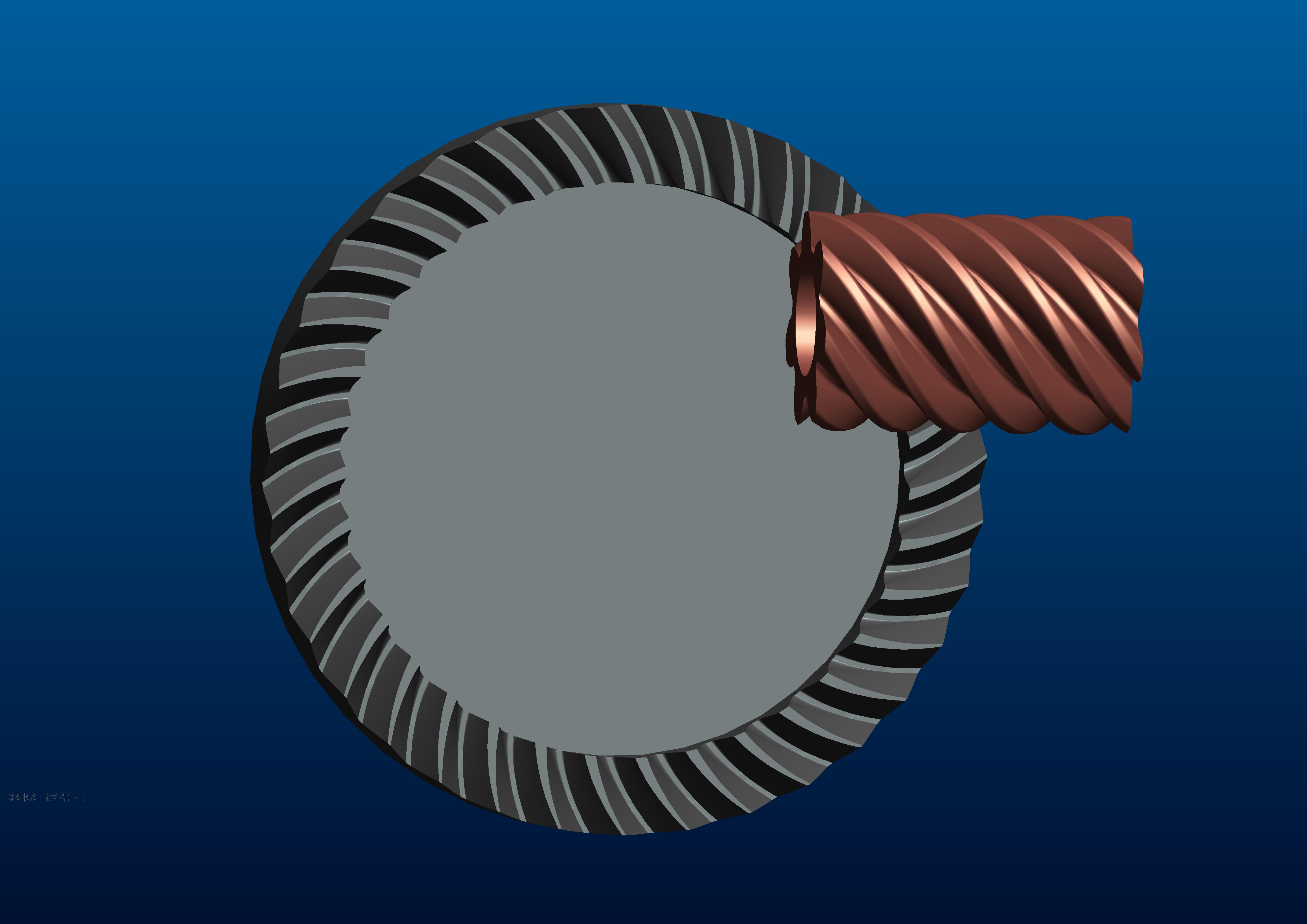

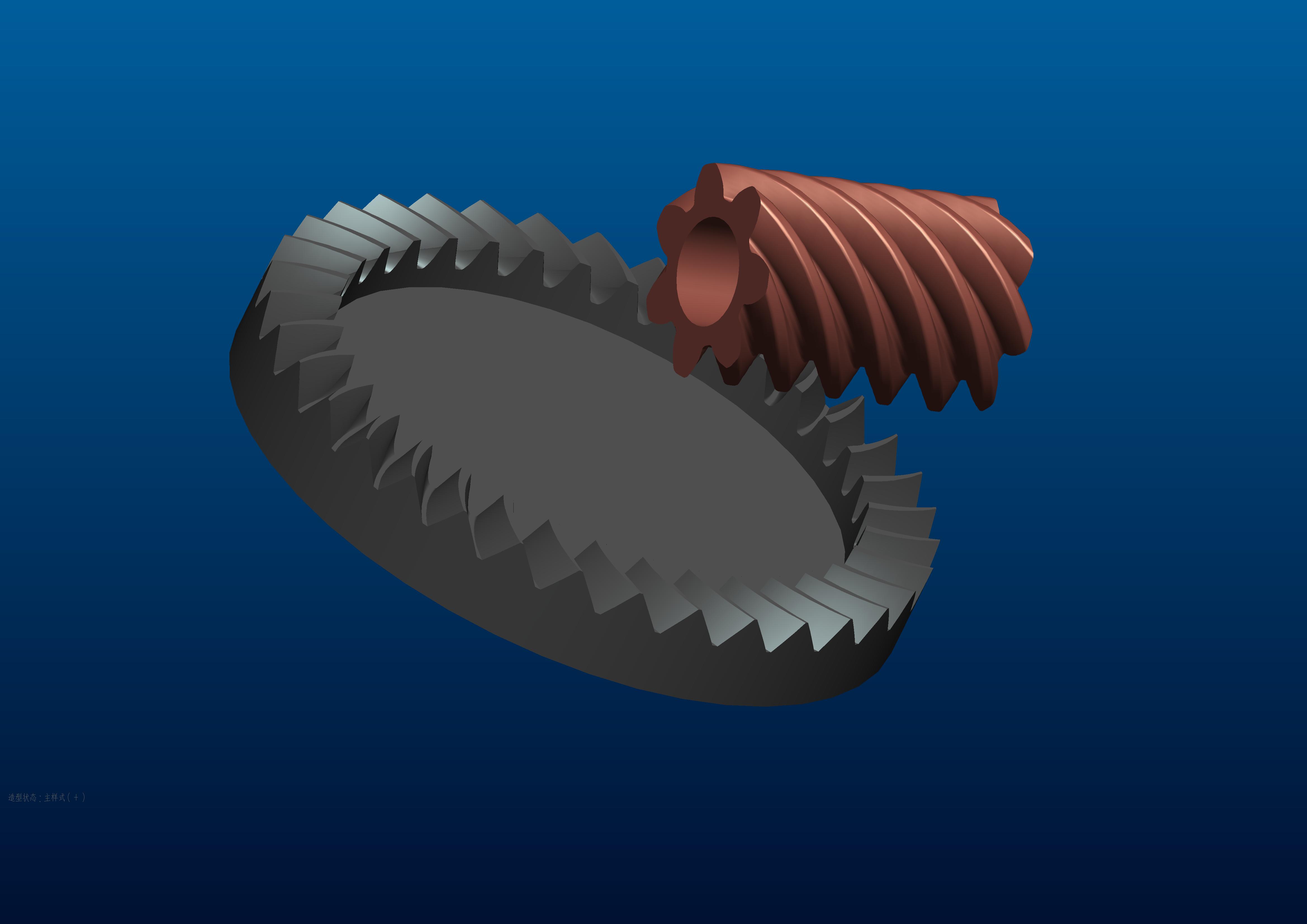

在proe中作了平面齿轮欢迎大家批评指正其中小齿轮参数模数0.7 齿数7 螺旋角52° 压力角20° 变位系数0.4 偏心距7

zouxiang827 · 发表于 2011-5-15 20:33

很漂亮啊

qiswlll · 发表于 2011-5-18 19:47

woodee · 发表于 2011-5-19 00:26

回复 qiswlll 的帖子

楼主能上传一下不带参数的3D(stp格式)供大家分析一下啮合精度吗？

qiswlll · 发表于 2011-5-19 13:23

本帖最后由 qiswlll 于 2011-5-20 13:14 编辑

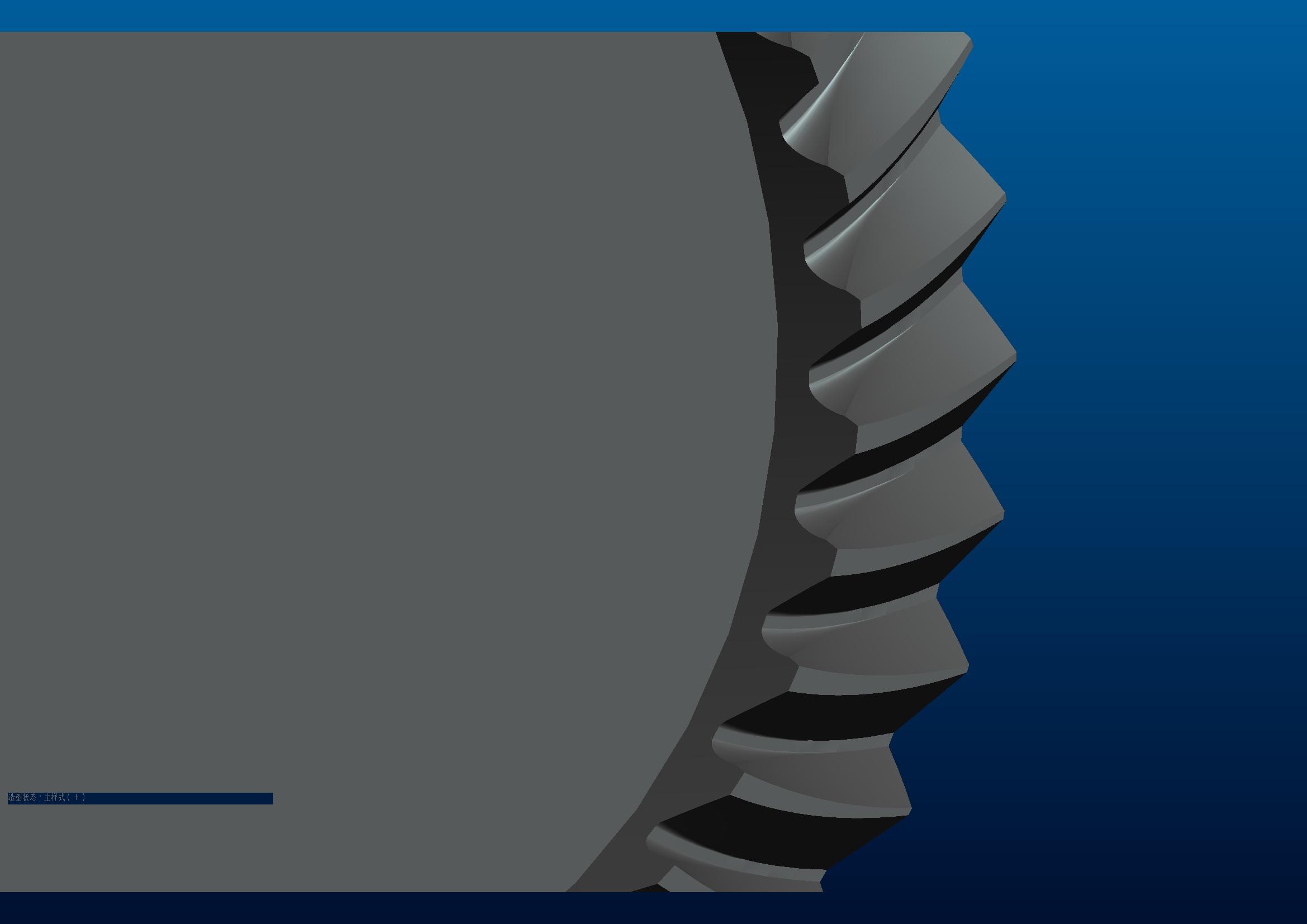

上面帖子里的图片小齿轮是右旋大齿轮左旋

xiaoyongwd2008 · 发表于 2011-5-22 23:54

很不错就是精度怎么样应该是模具齿轮吧

woodee · 发表于 2011-5-23 23:54

回复 qiswlll 的帖子

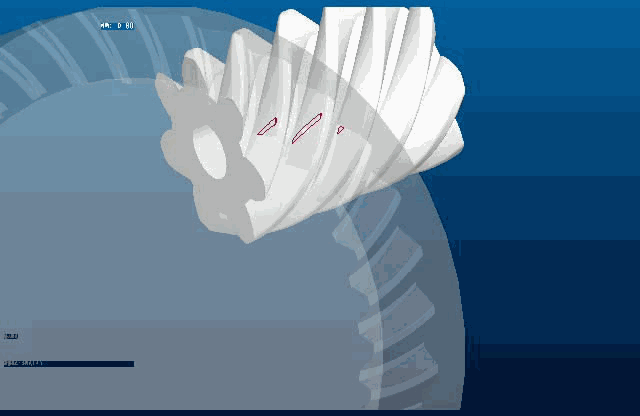

抽时间验证了一下，做的蛮好。

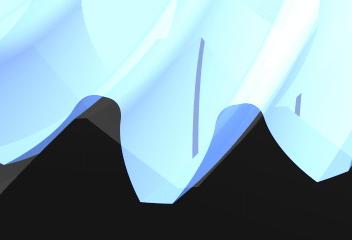

接触痕迹（厚度≈0.0012）：

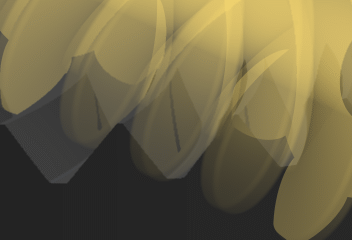

只是精度还稍差，接触痕迹边沿可以看出一点：

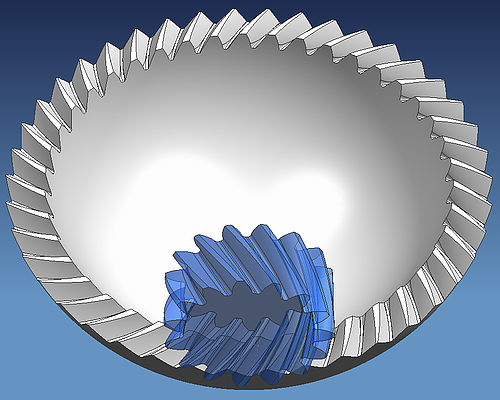

我只做了没有偏心的参数模型：
SFG1542 ProView.png

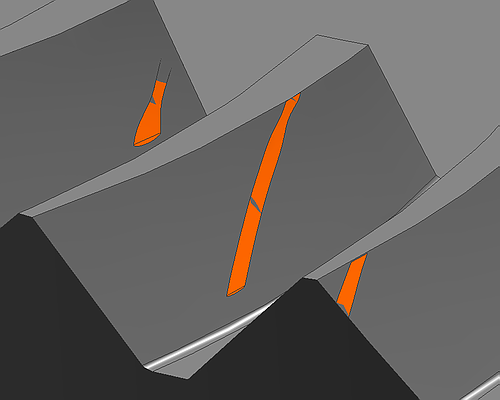

接触痕迹还行（0.001厚度）：

请教一下：面齿轮小端取值时，涉及一个复杂复合函数的微分=0的拐点，我现在还没有完全解决，请问楼主有什么好方法？

qiswlll · 发表于 2011-5-24 11:49

回复 woodee 的帖子

多谢woodee版主鼓励。我用的是另一种思路，跟版主的思路应该是殊途同归，版主这个问题，我无能为力。
再请教版主，轮齿的另一面相互啮合时，切触线感觉很不舒服，可实际上我涉及的产品主要传动时就是另外俩齿面的啮合，
请教，此俩面啮合时，怎样修整面齿轮齿形能好一些。多谢

woodee · 发表于 2011-5-25 01:28

qiswlll 发表于 2011-5-24 11:49

登录/注册后可看大图

回复 woodee 的帖子

多谢woodee版主鼓励。我用的是另一种思路，跟版主的思路应该是殊途同归，版主这个问题 ...

另一侧的啮合我看了一下，基本是那个样子。
把精度提高一些试试。
修形可考虑Ns=Np+1法，再朝减少间隙方向移动一小段（0.05左右）试看痕迹——当然，面齿轮的齿槽要相应放大一点。
齿形修形，可在小轮进行。

lyzzk8610 · 发表于 2011-5-31 13:38

不知道楼主的建模方法是什么，楼主的问题应该是模型精度的问题，如果用数学方法逆向建模应该得到的模型更精确。
