圆弧齿多头蜗轮专用单头滚刀

纪永君 · 发表于 2011-4-23 11:45

您需要登录才可以下载或查看，没有账号？注册

x

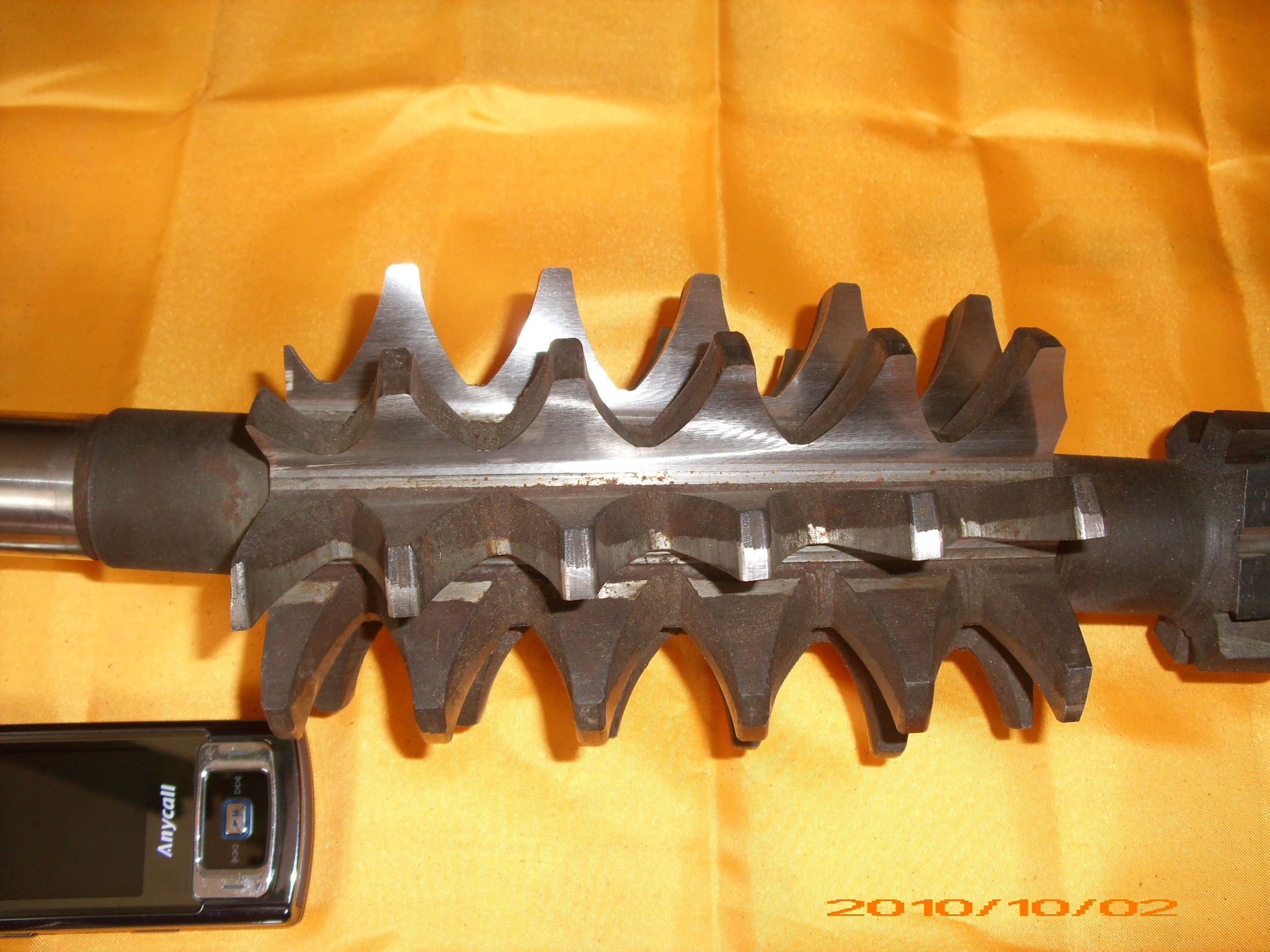

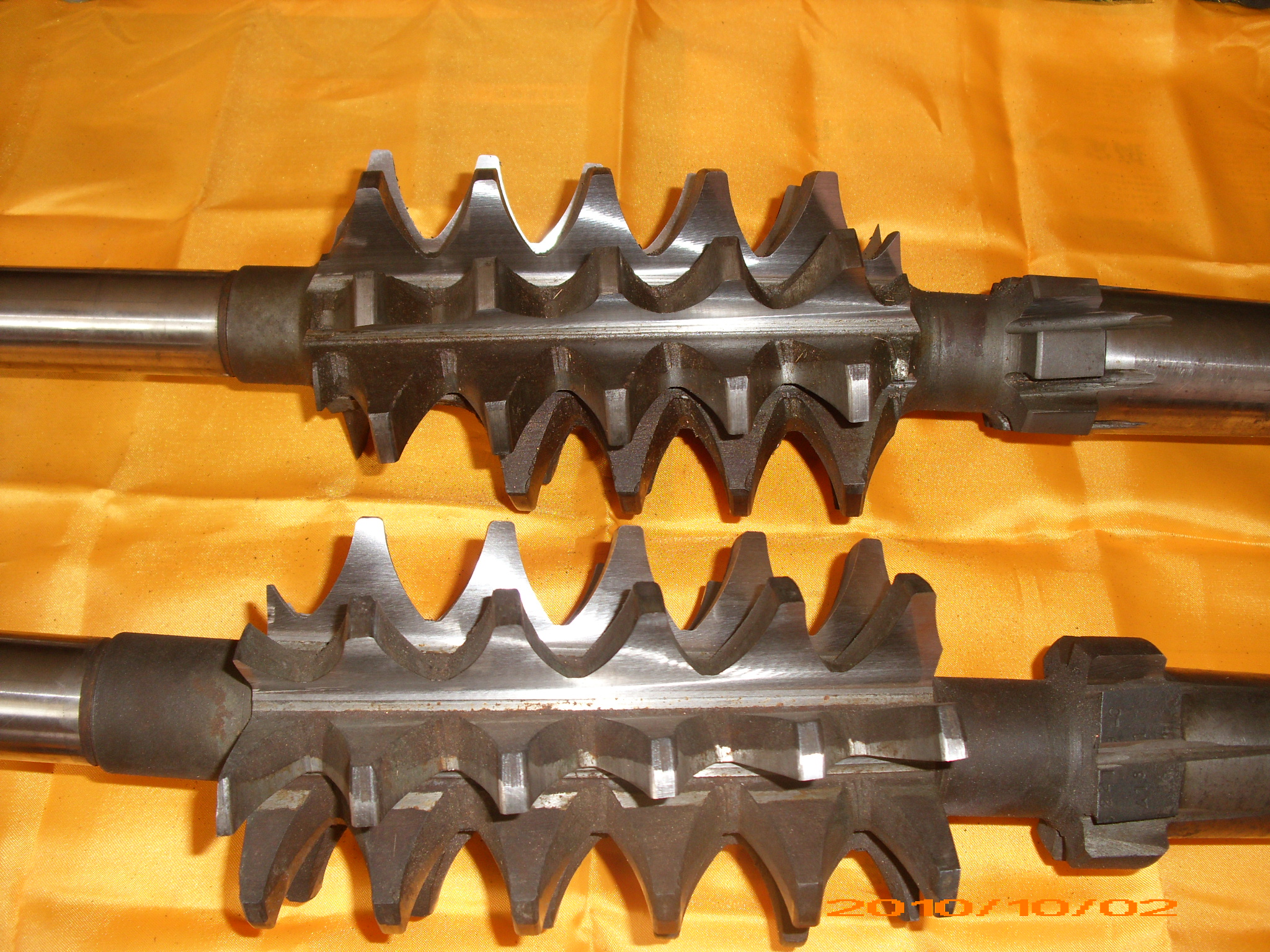

这是一把加工5头圆弧齿蜗轮的滚刀，原蜗杆的参数：模数14.5分度圆直径145，特性系数10，头数5。

这种滚刀的齿面的圆弧曲线与原来的圆弧曲线，我计算了一下最大值差了2.323mm。

这种滚刀的齿形需要使用特殊的修型计算方法来取得，他已经不是像类是阿基米德滚刀的齿形的计算方法得到的结果。

这是一把

圆弧齿5头蜗轮单头滚刀

jc1984 · 发表于 2011-4-24 21:59

这是5头的？

snjataps · 发表于 2011-5-27 05:52

看上去单头的么。
个人认为，头数多的话，螺旋角会大呀。但你这看不出么。

jiaweicz · 发表于 2011-5-27 07:50

5头的应该是26.56505118度，楼主的滚刀看上去的不像啊

纪永君 · 发表于 2011-5-27 13:18

标题是真实和明白的

hbrwg · 发表于 2011-6-8 12:23

楼主你想说啥呀,多头蜗轮用单头滚刀加工,还是什么

纪永君 · 发表于 2011-6-8 14:22

这是一把专为多头蜗轮制作的单头滚刀。其好处多多的

cattxm · 发表于 2011-9-27 17:27

恩，学习了，单头滚刀加工多头蜗轮，这个齿形是国内的轴向圆弧（ZC3）吗，怎么设计的？能否大致讲讲呢

齿轮光泽 · 发表于 2011-9-28 01:31

本帖最后由齿轮光泽于 2011-9-28 01:43 编辑

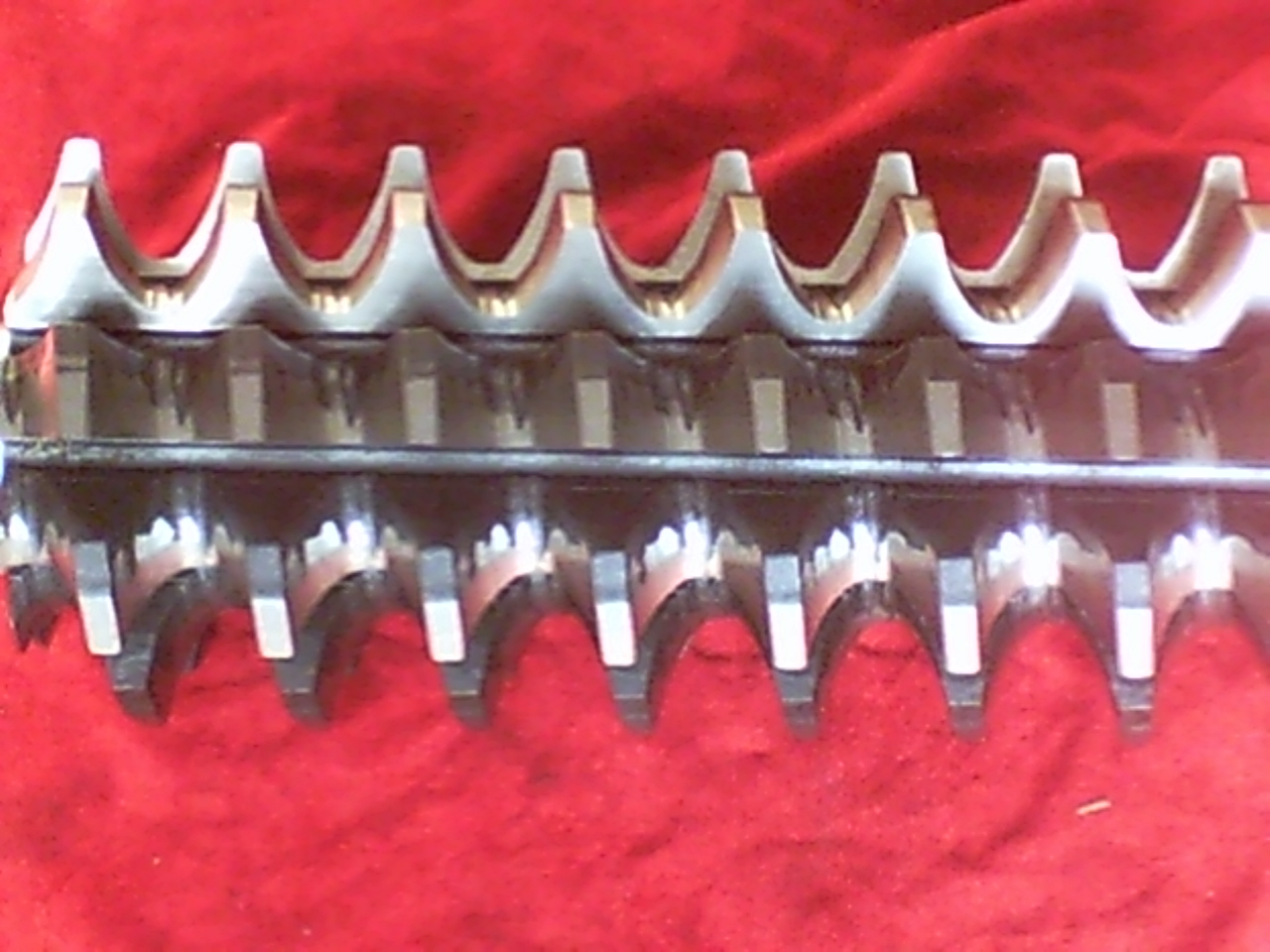

纪先生:也发两把凑凑热闹.

vbyu1987 · 发表于 2011-9-28 08:41

楼上的看上去杆子在加工的时候顶弯了
