【原创】用成型刀分度加工直齿锥齿轮

woodee

日前有朋友询问小模数直锥齿的加工问题。
因模数小（M=0.5左右），故而很多厂家都表示没办法干。
俺在球面渐开线直锥模型的基础上，通过换算，得到用成型刀分度加工直齿锥齿轮的方法。其特点：
1. 分度加工，一次加工一个齿槽；
2. 走刀为一圆弧轨迹，操作方便；
3. 齿形、齿线均有修形；
4. 接触区较短，只有0.25左右的齿宽；
5. 适合于CNC车床的一次装夹完成加工。
图示：

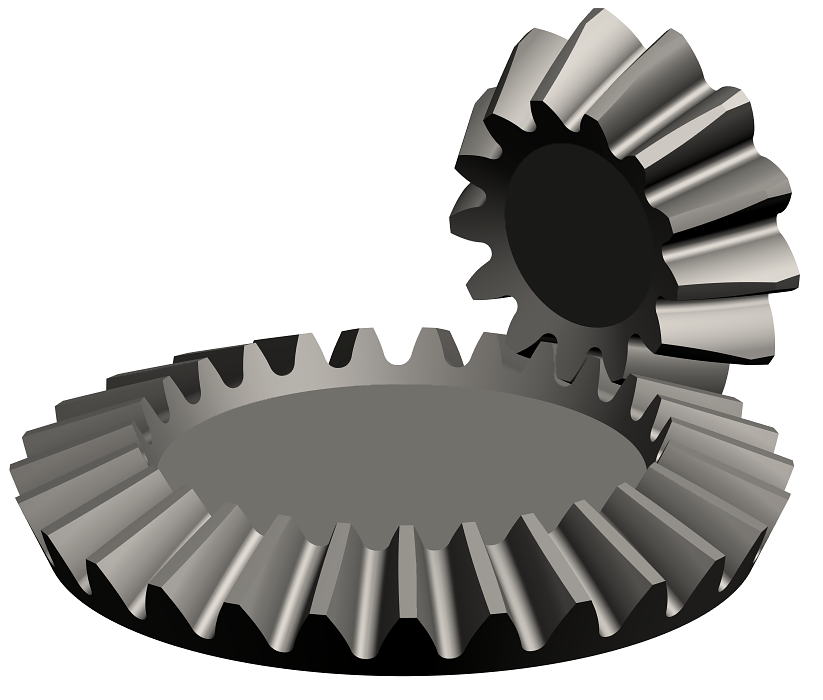

此方法加工出的齿轮外观（Σ=90°，Z13:Z27）：

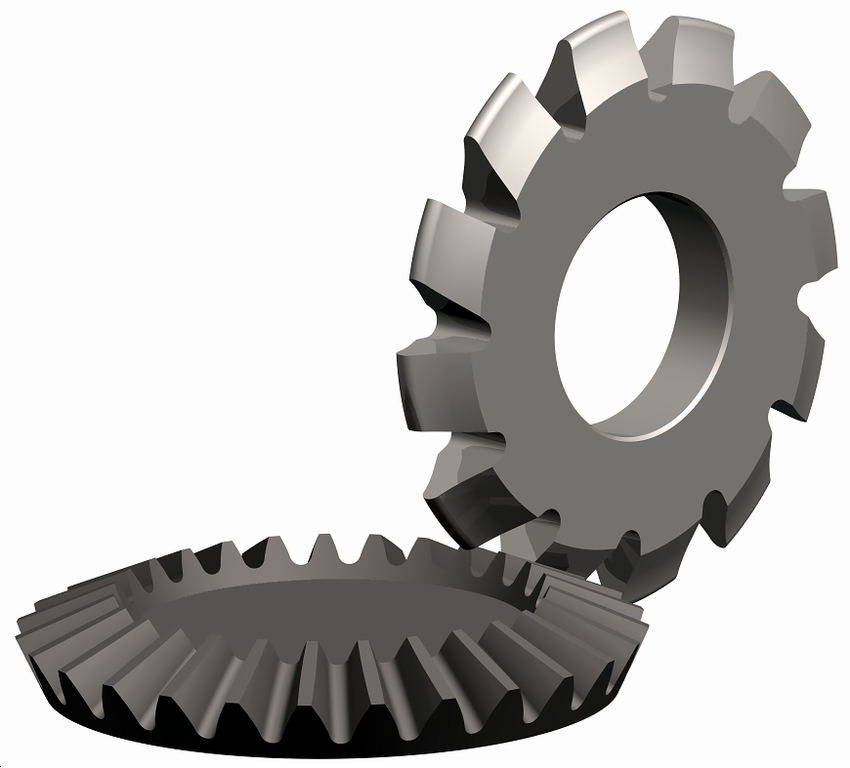

成型片铣刀加工示意：

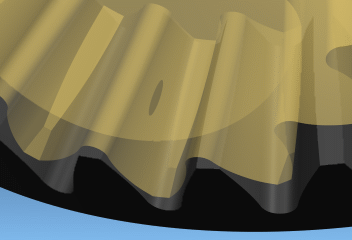

接触区（最大接触厚度0.007）示意：

dongjingzhiji

很好！

我们用两种方法：
1. 分度铣，走两圈，每圈一个齿侧。
2. 专用刀具连续滚（有误差）。

请斑竹审阅：
标准数控滚齿机加工小模数直伞齿的好方法
http://www.gearbbs.net/forum.php ... 13&fromuid=8766

woodee

回复 dongjingzhiji 的帖子

你好！
看过你们的机床和加工视频，很厉害。
帮你们贴一个视频：

如果无法播放，请点击此处在新窗口打开

对了，你们的刀具是哪里做的？
谢谢！

wingzero88

问一下大模数的直伞加工可以用这种方法吗？原来想买双刀盘铣齿机，但是交货期太长了，改造加工中心还快一点

lshlj666

版主 ，想请问下接触区怎么看？

dongjingzhiji

回复 woodee 的帖子

班主勤劳，多谢。

现已将原视频剪辑后放在我们的视频目录下（目前有12个视频了）：
http://u.youku.com/user_video/id_UMTk5MDA4MjI4.html

如果无法播放，请点击此处在新窗口打开

当年的刀具是和瑞士一家刀具厂合作研发的，现在看来不难做。

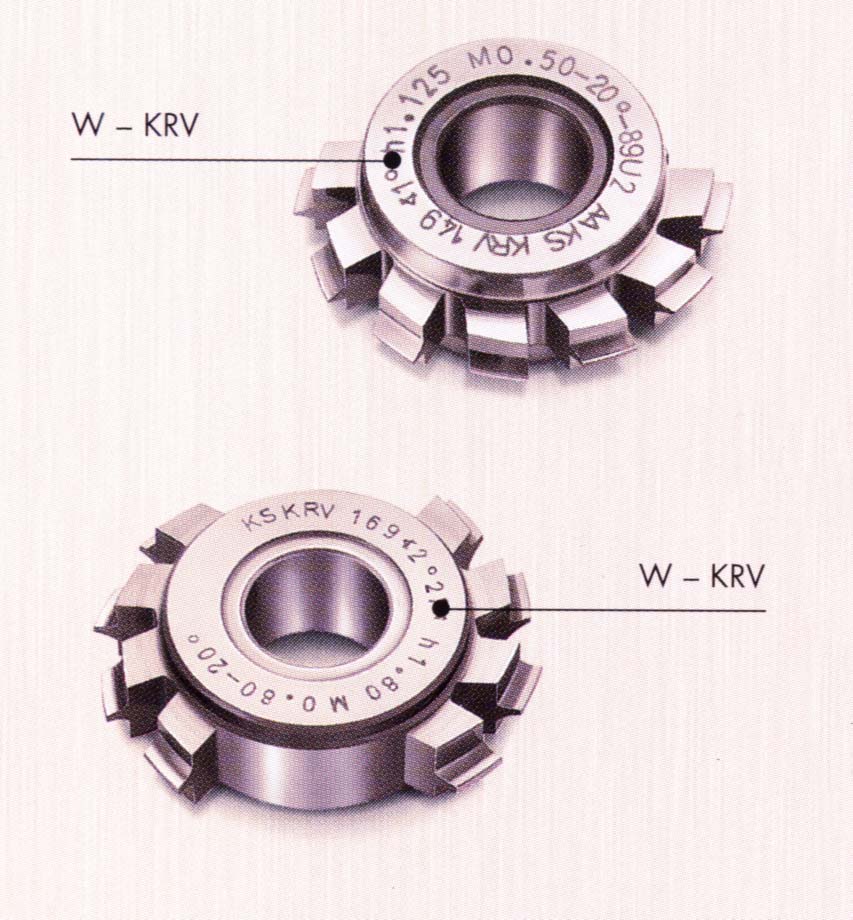

关于第二种直接滚出来的方法，用的刀具是飞刀：

woodee

wingzero88 发表于 2011-4-2 10:23


登录/注册后可看大图

问一下大模数的直伞加工可以用这种方法吗？原来想买双刀盘铣齿机，但是交货期太长了，改造加工中心还快一点

大模数齿轮一样可以按此方法加工。但问题是，照我目前的计算结果看来，啮合区比较短，只到齿宽的0.25左右。
小模数齿轮受力小，接触区短点问题不大；受力大的状况下，此方法或受限制。

woodee

回复 dongjingzhiji 的帖子

滚切刀齿刃，是按照螺线排的，对吗？

dongjingzhiji

回复 woodee 的帖子

根据我的知识，图示的飞刀是按照螺旋线排列的，为了让刀，做成局部齿。

woodee

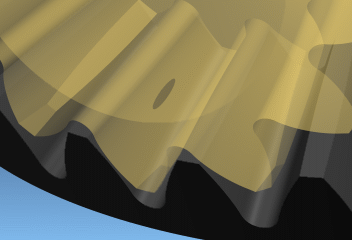

仔细调整了一下，接触区更优化了：
