现附此软件的使用方法。

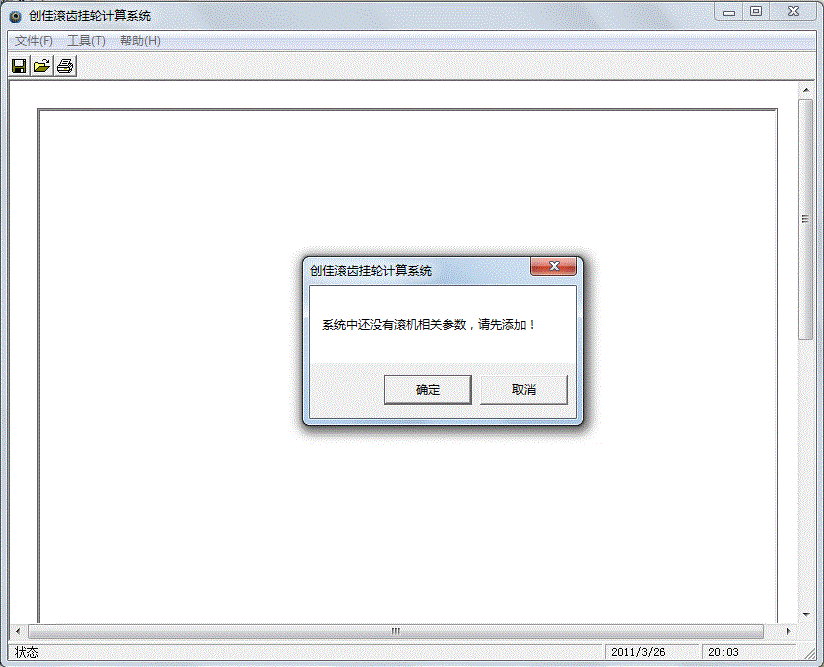

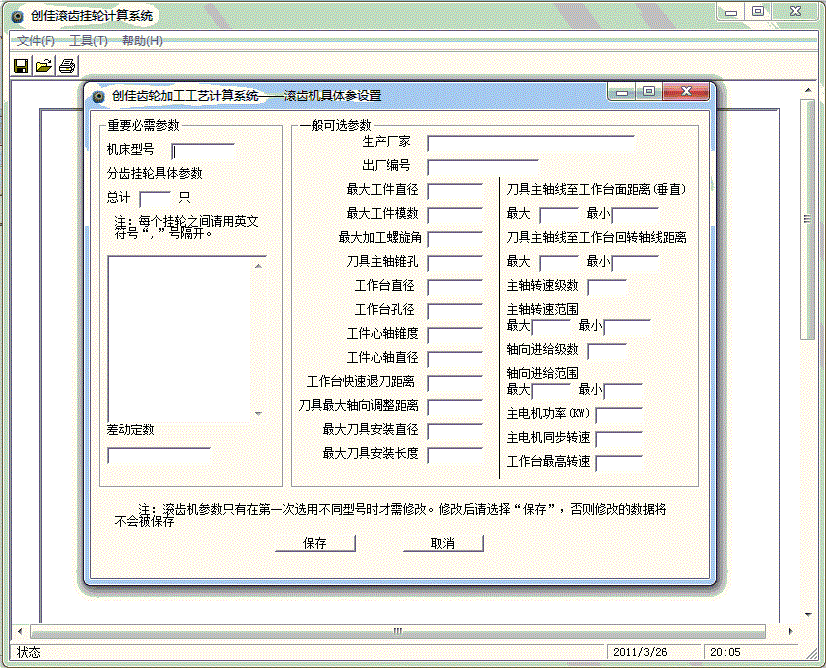

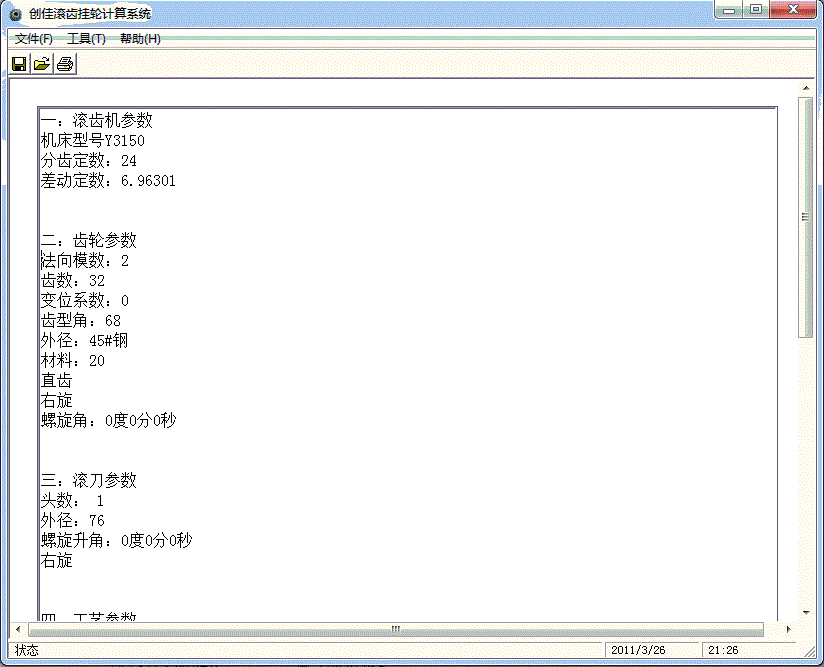

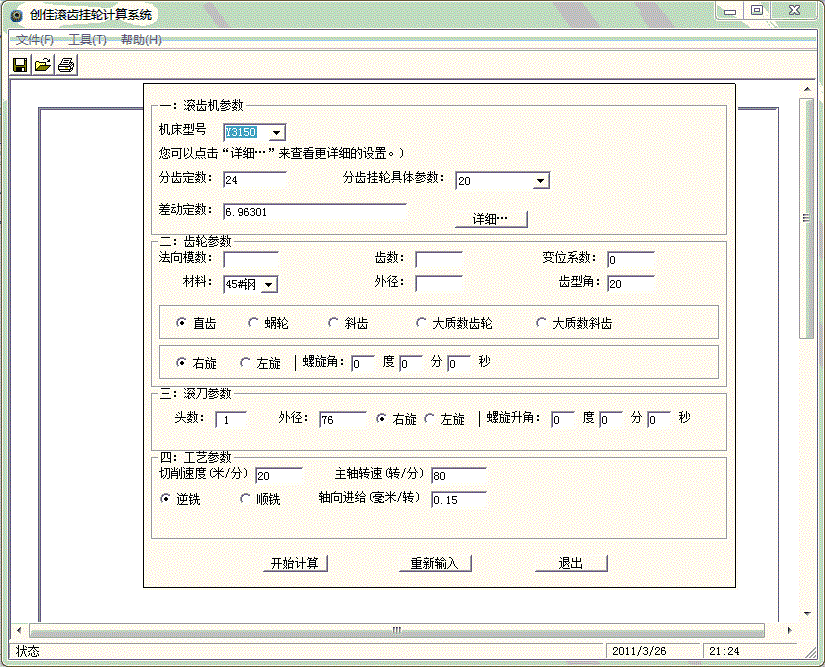

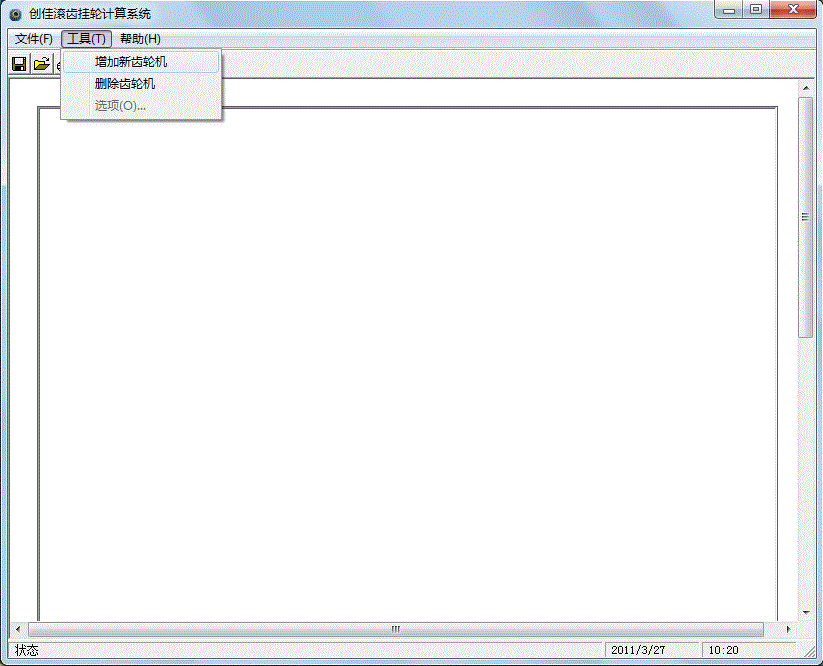

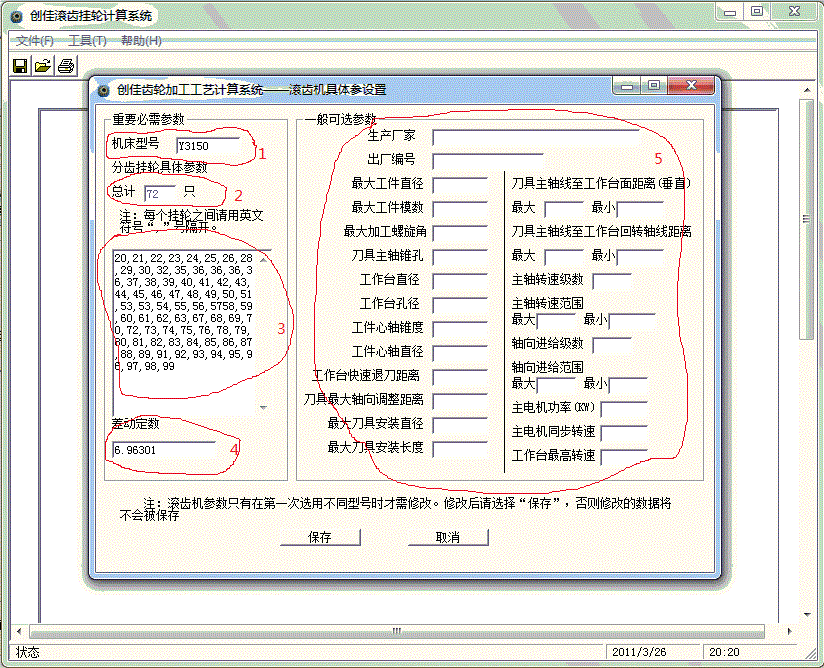

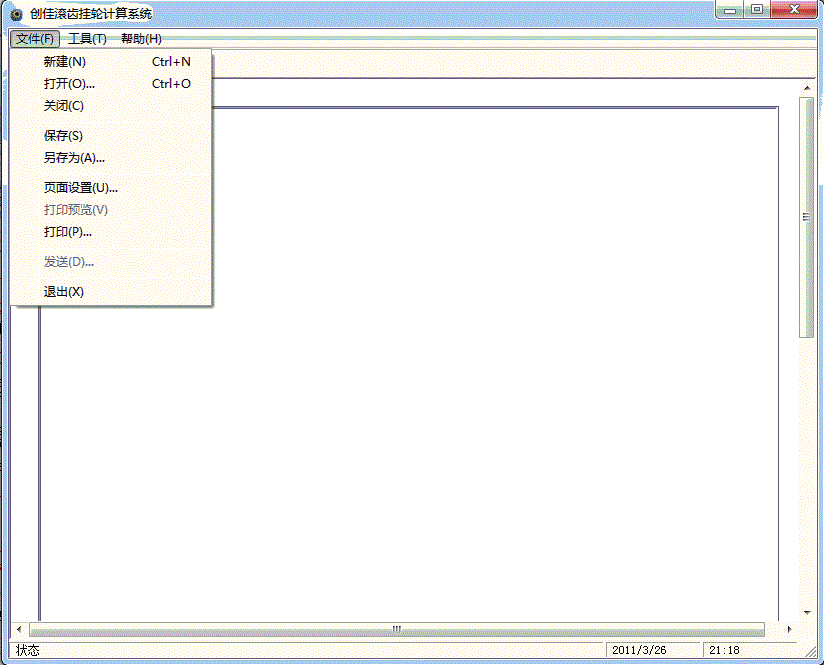

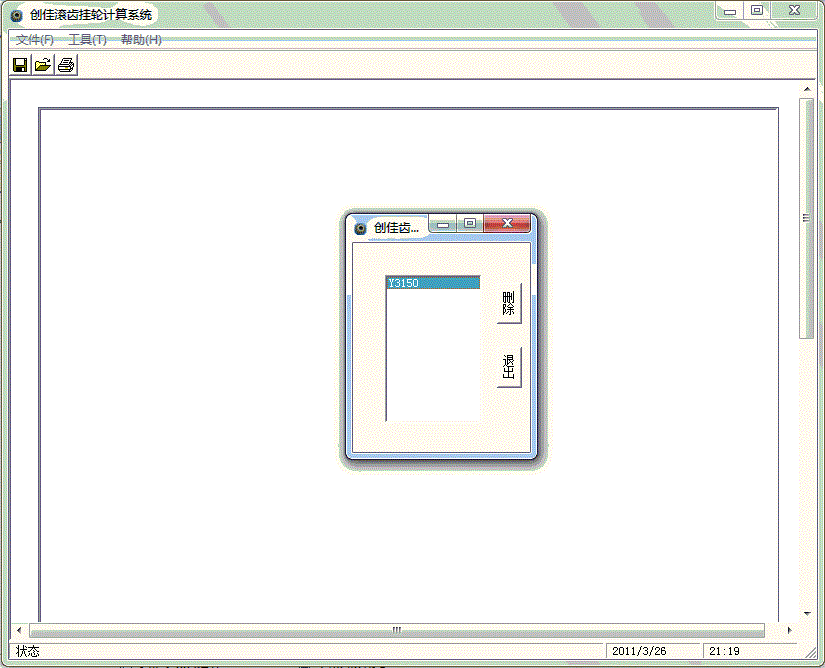

创佳挂轮计算系统使用向导: 一:软件打开首先出现软件的主界面: 二:选择菜单“文件——新建”。 三:系统以Y3150滚齿机为默认设备。若你使用的设备正是Y3150滚齿机,请输入所加工具体的齿轮参数、滚刀参数、工艺参数。输入完毕后点击“开始计算”。如果你使用的滚齿机型号不是此型号请点击“退出”按钮暂停此步骤,查看四步骤。 四:选择“工具——增加新滚齿机”。 选择增加新滚齿机后系统跳出下面的窗口。 1为目前你需要使用的滚齿机型号(请正确输入,以便以后下次使用时直接调用。) 2显示你目前所使用滚齿机分齿挂轮的具体数量。(该选项不需要人为输入;当你填写3时系统会根据你输入的实际挂轮自动显示出总数量。) 3此为滚齿机的挂轮库,要与实际情况相符合。请在此根据你所使用滚齿机的具体情况输入实际的挂轮。(注意:本软件最后计算出的分齿挂轮是根据此挂轮库得出。所以不能输错,否则会导致算出的分齿挂轮与机床的分齿挂轮不匹配。) 4滚齿机的差动定数;此参数会在加工斜齿、大质数齿时用到。 5为滚齿机的一些次要参数。 注:1~4号为必填选项。 按“保存”退出“滚齿机具体参数设置”窗口。 至此便可以回到第三步;输入所加工具体的齿轮参数、滚刀参数、工艺参数。 五:输入完毕后点击“开始计算”便会跳出下面的窗口。在此窗口中列出了具体的滚齿机调整参数。 六:此时你可以选择1、保存该齿轮加工工艺卡;2、将计算结果打印出来。 七:如果你的机床不具备本软件机床库中所列出的设备,可以选择“工具——删除滚齿机”将不需要的设备删除。 八:如果本软件设备库中1台机床也没有,那么将无法进行齿轮加工工艺计算。 此时系统会出现如下提示: 这时请选择“工具\——增加新滚齿机”。进行第四步骤。 |
