滚刀齿形部分设计程序

luomo226 · 发表于 2011-3-19 10:42

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 luomo226 于 2011-6-14 06:50 编辑

刚发错地方，晚上写的程序，还有些不确定和需要完善的地方，请高手们指点……

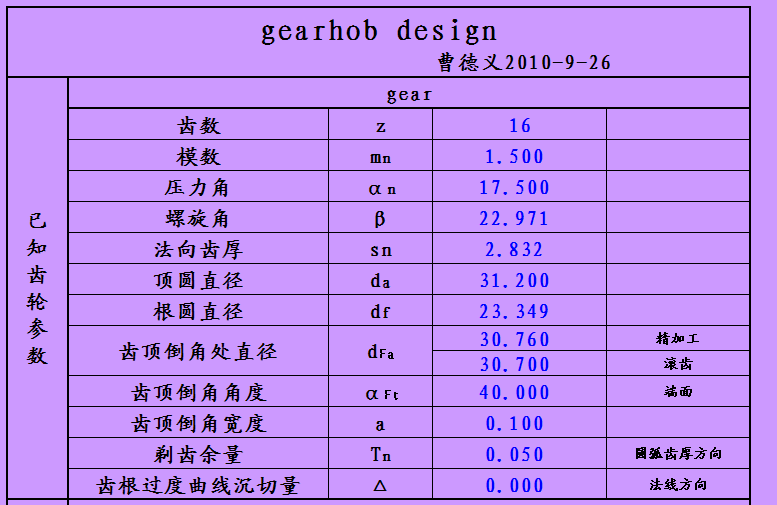

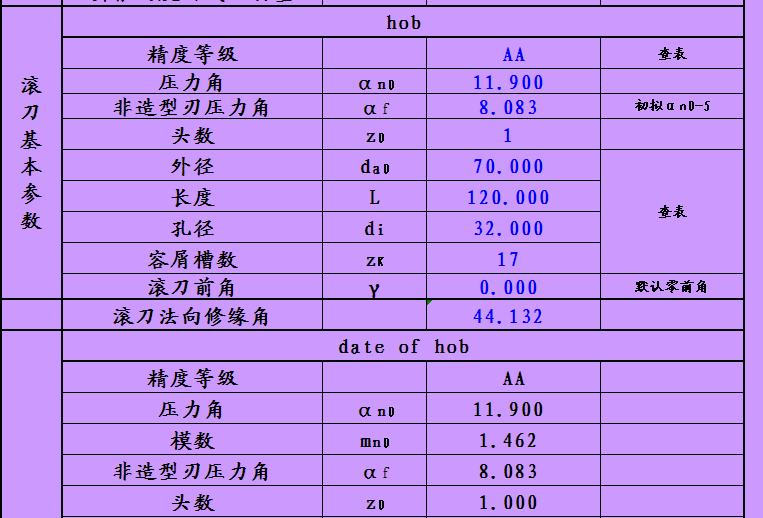

其中蓝色部分是输入项目，黑色字体是输出项目，另外滚齿倒角高度暂时没有，忘记删掉了……

liwangyn · 发表于 2011-3-19 17:51

我先看看

per-shaving · 发表于 2011-3-19 18:01

你的 Excel 版本较高，无法打开。请另存为 Excel 2003 重发一次，谢谢！

luomo226 · 发表于 2011-3-19 22:36

回复 per-shaving 的帖子

师傅，传好了，您在看下行不……

ylw3121 · 发表于 2011-3-20 11:51

可傳給我可變模數的嗎yle3121@gmail.com
有齒形圖軟件嗎

Tks

luomo226 · 发表于 2011-3-20 15:25

回复 ylw3121 的帖子

这个计算过程我还没有明确证明是完全正确的，证明完是正确的后，会发可用版本的……

per-shaving · 发表于 2011-3-20 19:33

回复 luomo226 的帖子

看了一下，能理解的部份计算结果正确。尚有二项不理解，即触角部份的 a ，b 代表什么？
最好能在程序中贴一张图，标上各符号，这样就一目了然了。

luomo226 · 发表于 2011-3-20 19:46

回复 per-shaving 的帖子

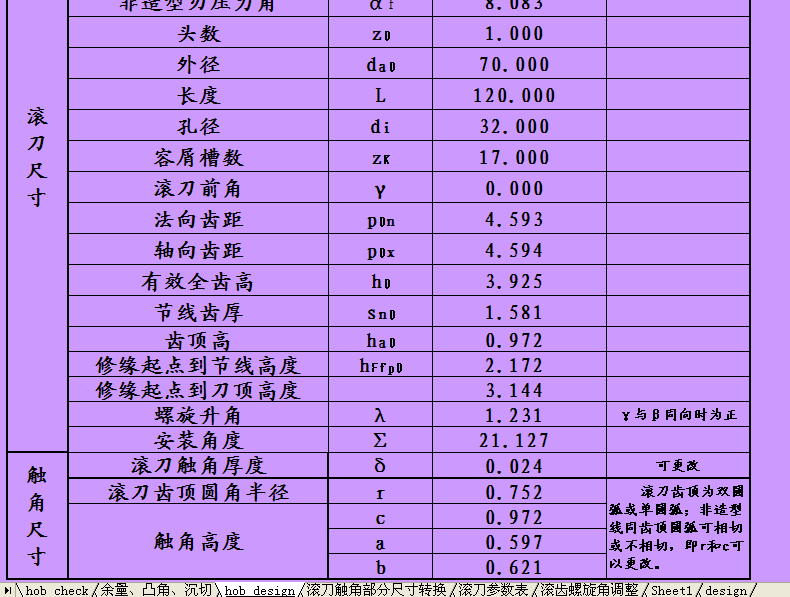

a代表的是从滚刀齿顶到第一个切点的距离，b代表的是第二个，c是第三个……

per-shaving · 发表于 2011-3-20 20:24

本帖最后由 per-shaving 于 2011-3-31 21:40 编辑

凸角有两种型式，不知你指的何种型式！
a=r(1-sinαn)=0.54(1-sin20)=0.355 这是种20度相切
