求帮忙算个传动比

狼齿 · 发表于 2011-3-19 09:20

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

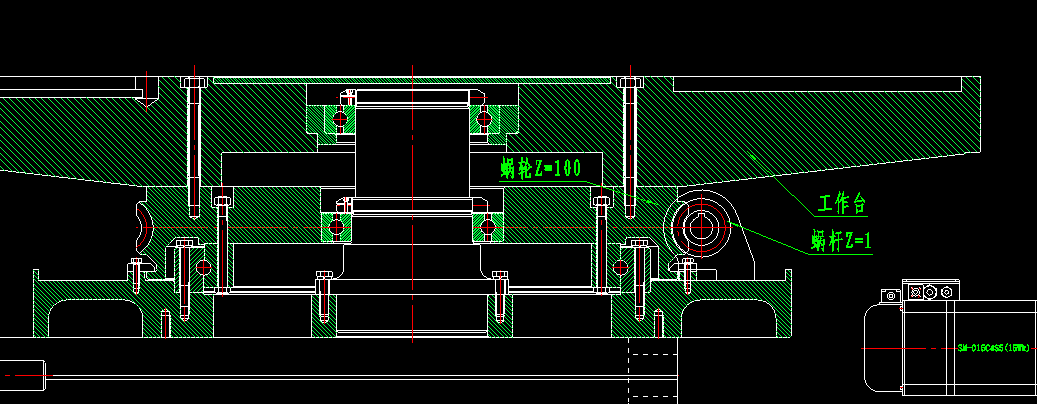

求帮忙算个传动比！工作台与蜗轮是螺栓把合整体的,蜗轮副是1:100，要求电机自传3.6圈工作台转1°，求电机与蜗杆之间的减速机传动比是多少！我也不知道说没说清楚下面有个简易图请大家看看！

qiuzhishihui · 发表于 2011-3-19 10:10

电机与蜗杆之间的减速机传动比为12.96。
蜗轮副的传动比是1:100 蜗杆Z=1 蜗轮Z=100 说明电机自转3.6圈蜗轮会旋转3.6个齿蜗轮每前进一个齿工作旋转角度为3.6度（电机自转3.6圈，工作台旋转角度3.6*3.6度）。为了满足电机自转3.6圈而工作台只旋转1度的目的，电机与蜗杆之间需加一个减速机（传动比为12.96）。

laoy001 · 发表于 2011-3-19 10:18

电机减速器的减速比i=3.6圈÷(100÷360度)=12.96

狼齿 · 发表于 2011-3-19 10:48

回复 qiuzhishihui 的帖子

非常感谢你的回复！

狼齿 · 发表于 2011-3-19 10:49

回复 laoy001 的帖子

非常感谢你的回复！
