求高人帮忙用PROE建模弧齿锥齿轮

hyfjy · 发表于 2011-3-21 19:32

回复 cchjy0928 的帖子

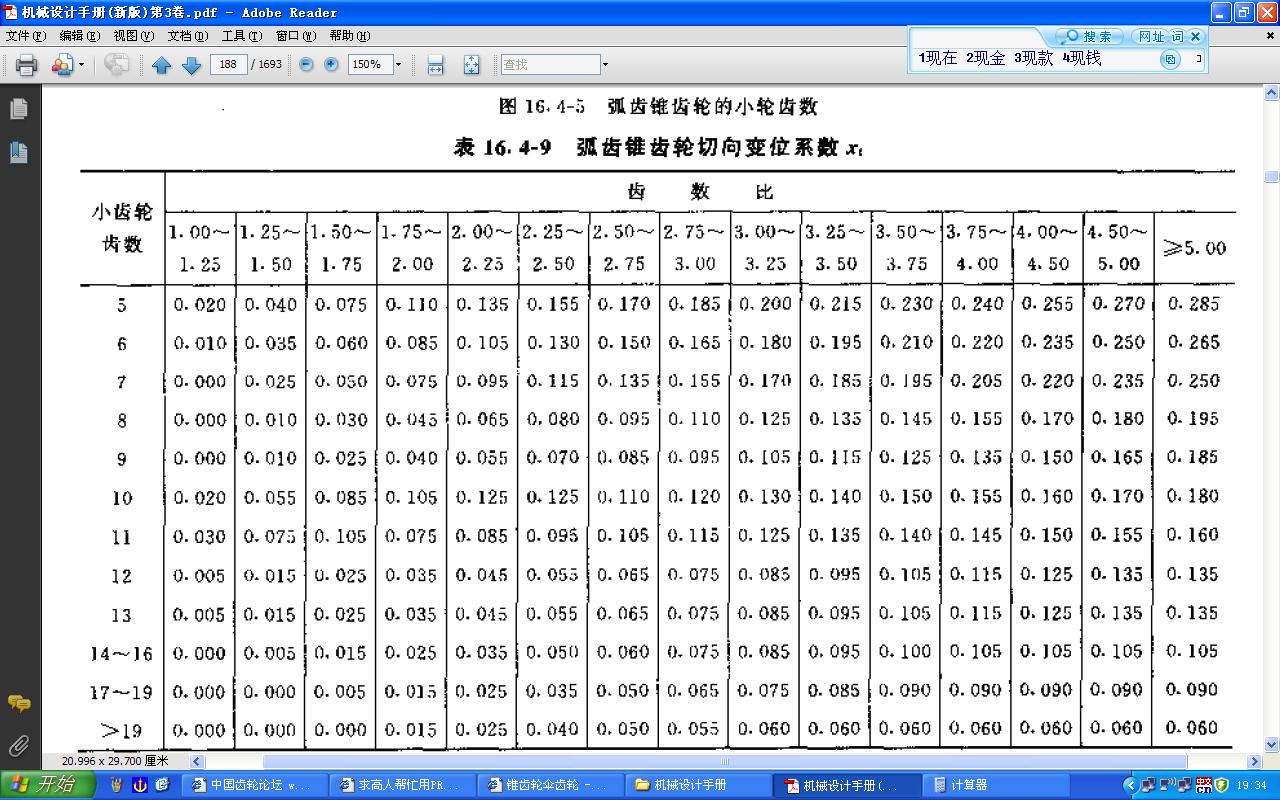

就这对锥齿轮说，取零或取0.03都是可以的，从设计资料上看，有如下的图片用来选择弧齿锥齿轮副的切向变位系数：

从图片上可以看出，当小轮齿数为19时，这种传动比（1.52左右）可选择的切向变位系数为0.005，而当小轮的齿数大于19时，可以取零了。但取个很小的切向变位系数对整体的影响有限，从设计练习的角度说，也是值的。

hyfjy · 发表于 2011-3-21 20:20

本帖最后由 hyfjy 于 2011-3-21 20:58 编辑

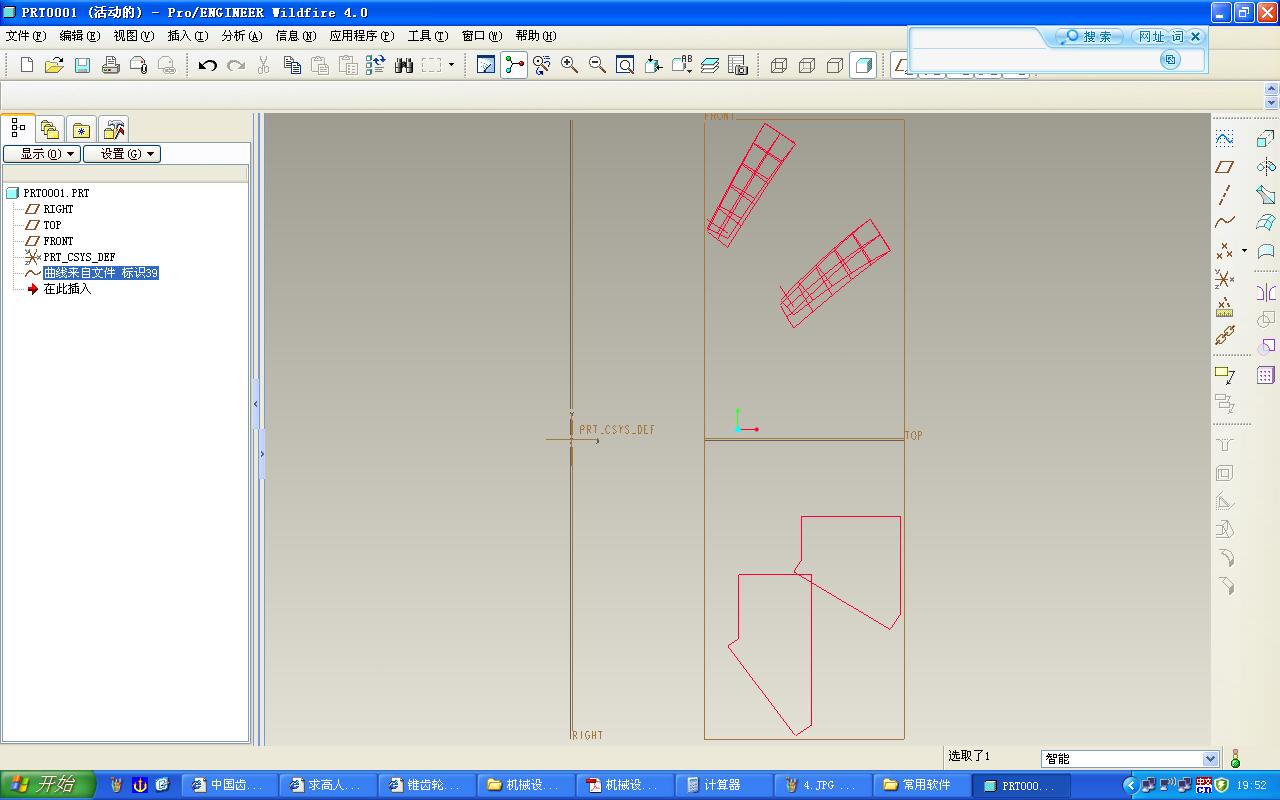

打开最上面的附件后有如下的界面：

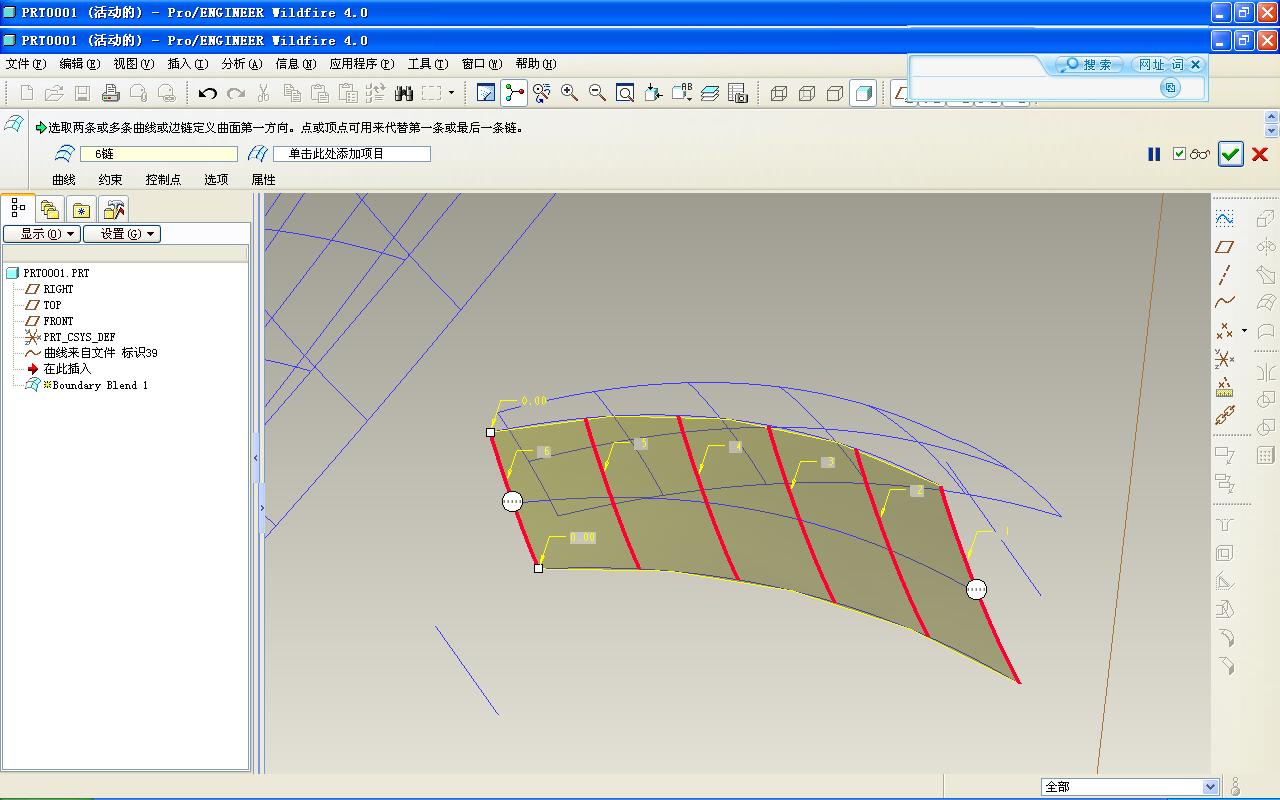

拉近一个齿面后，点击"边界混合"，依次点击齿形方向的样条线，得到如下的图：

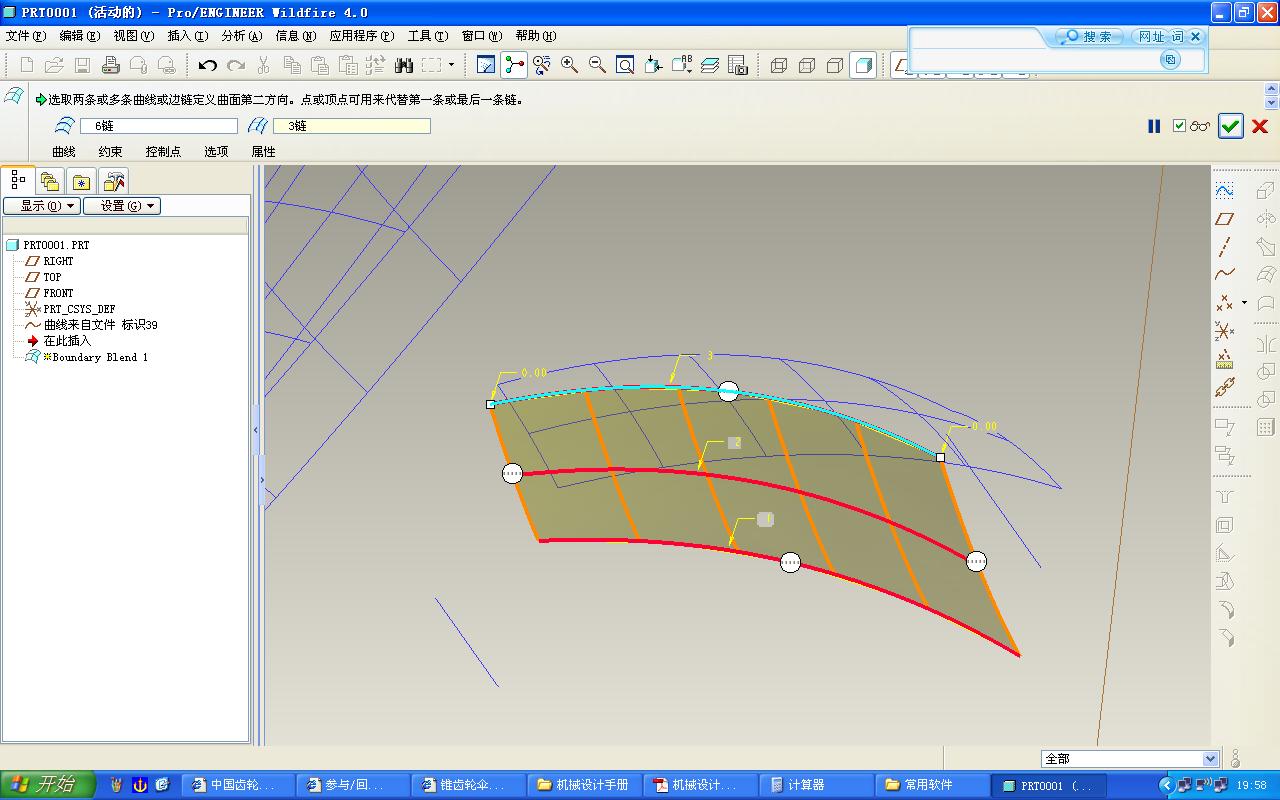

然后再点击第二方向收集器，依次点击与以上方向近相垂直的样条线，

点击完成后如下图：

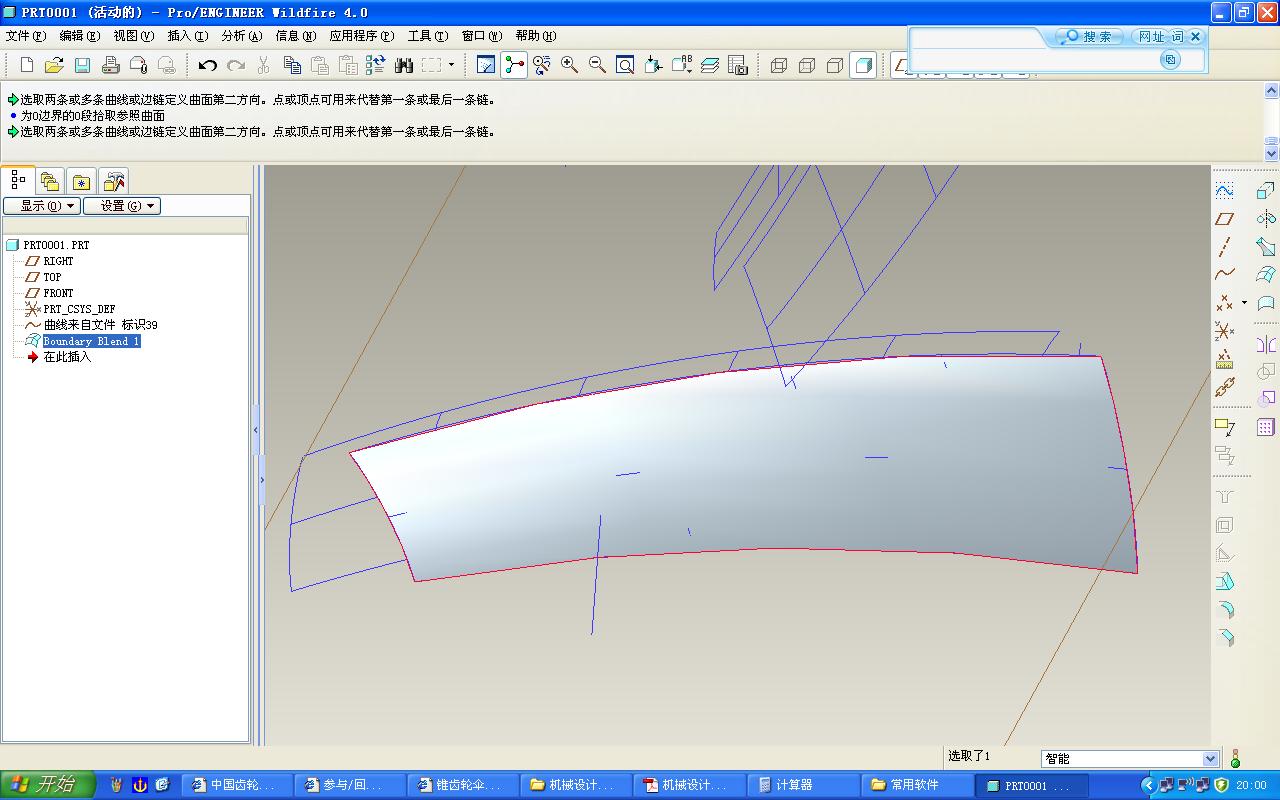

再点确定后就得到了一个齿面（曲面）

依次完成四个曲面后，再利用边界围出每一个齿的六个曲面，利用PROE的合并面功能及最后的实体化功能做出每一个齿的实体。

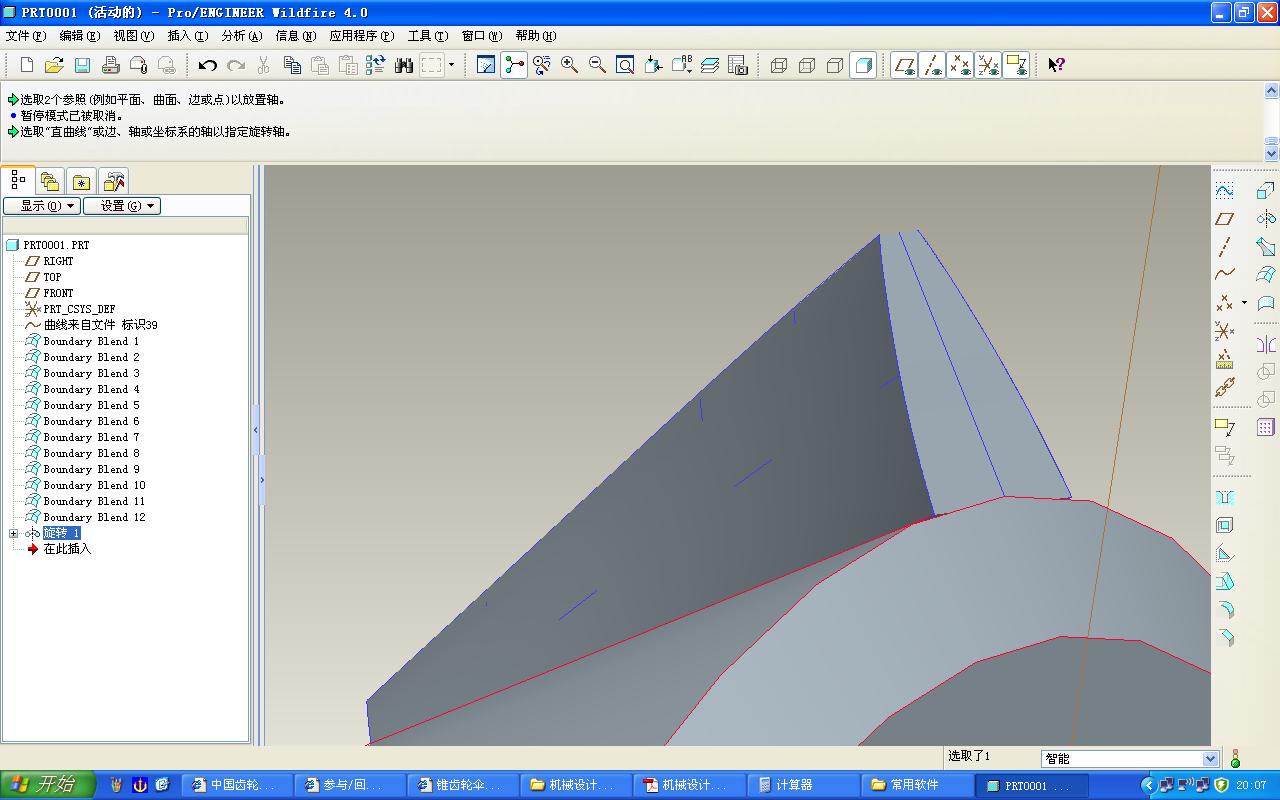

把输入中下面的截面图绕X轴旋转得到齿轮的基体，齿正好处于根锥的位置，

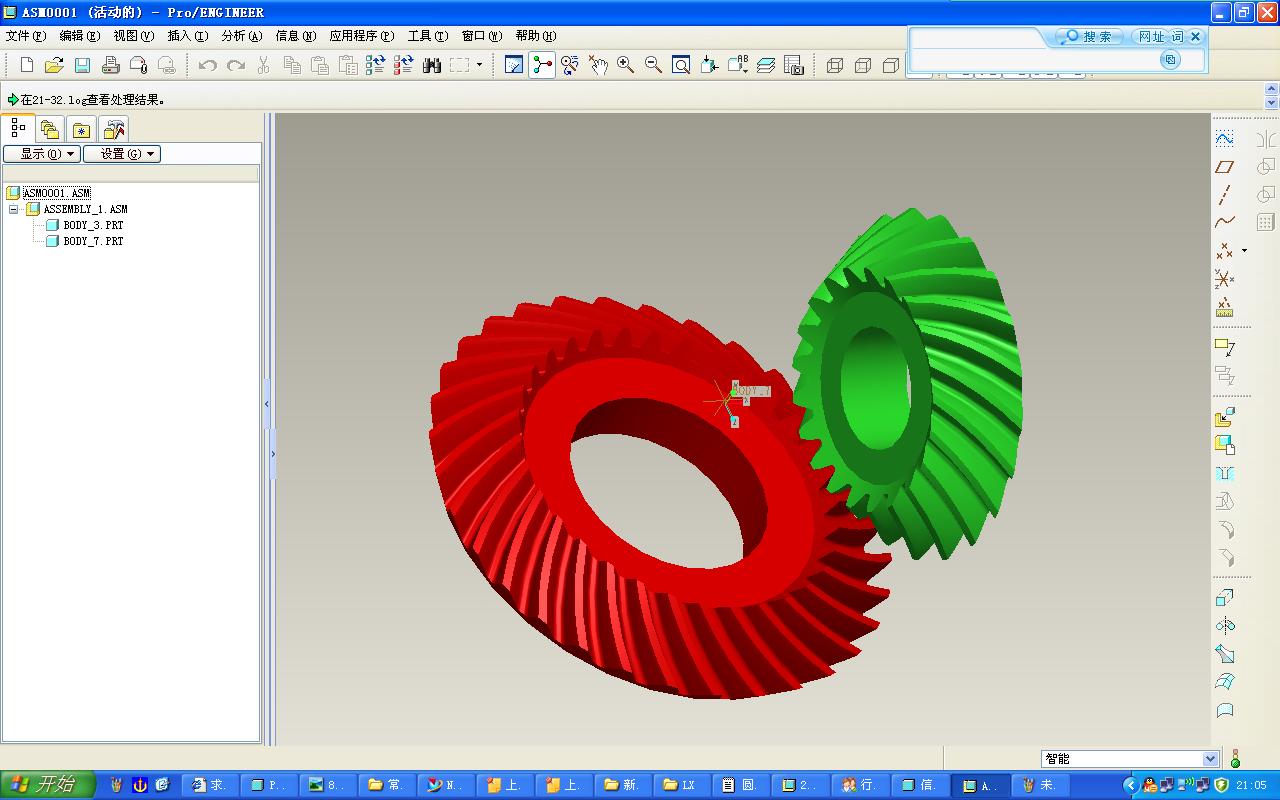

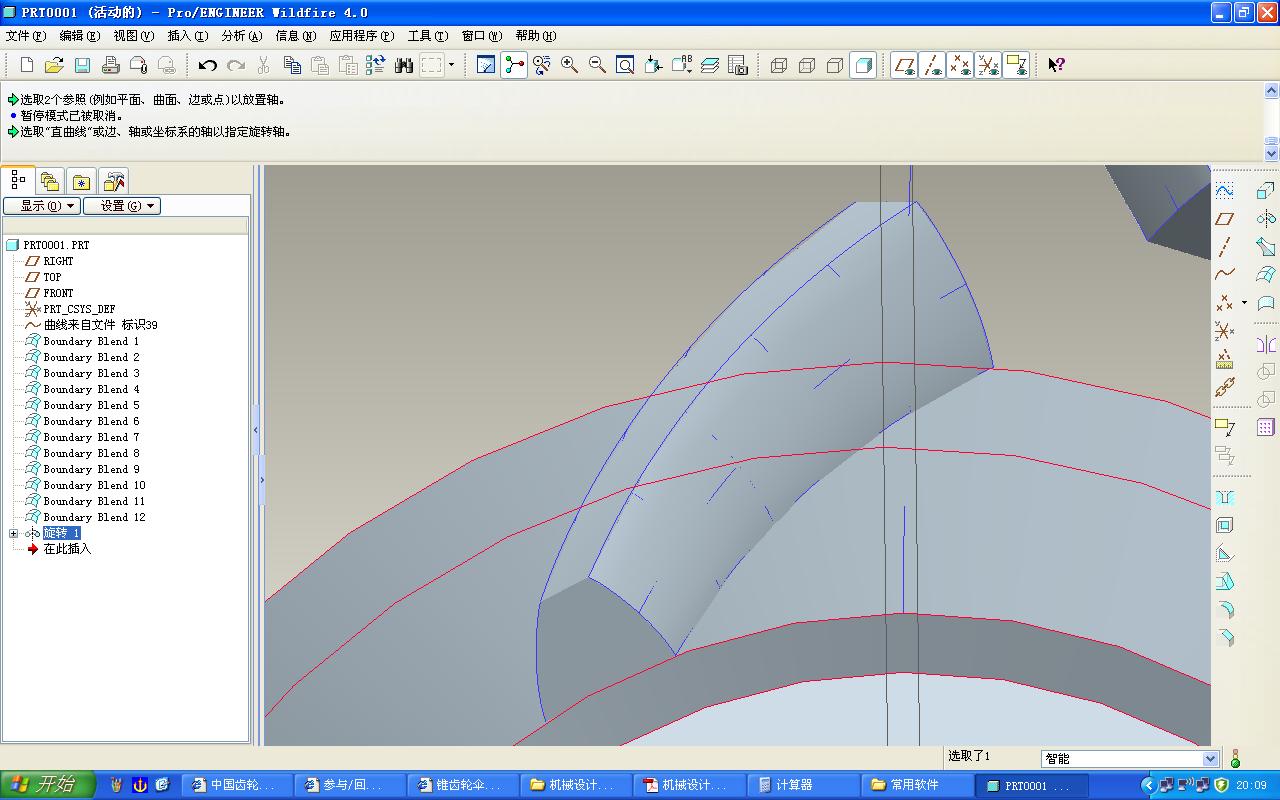

以下都是PROE的基本操作：要用面代换的功能对大端锥面，小端锥面及齿的底平面与相应面的代换使结合处的缝消失。再利用列阵的功能做完一个齿轮的全部齿。这样作的图不符合PROE的要求，当这对齿轮在图中相联时就成了一体，故要用二个文件分别作出二个齿轮，再用一个装配文件把这二个齿轮安装，就成了一对齿轮副。

cchjy0928 · 发表于 2011-3-22 08:28

学习了，十分感谢楼上的帮助

tyutlhm · 发表于 2011-4-14 10:17

楼主的真是高手啊，学习了

fyq1220 · 发表于 2011-5-25 14:38

正在犯愁呢，看了本贴，看到了希望啊，呵呵。

镜无双 · 发表于 2011-5-25 20:54

做动画的是高人哪

hyfjy · 发表于 2011-5-25 21:17

回复镜无双的帖子

动画的目的是看清啮合的部位是否符合设计要求，如果仅从动画来说，只不过用了三维软件的一种功能罢了，只能算得花拳秀腿，算不上真功夫的。

s20090160 · 发表于 2011-9-23 10:14

你好，费老师！我想请教下基于PROE的螺旋锥齿轮三维建模，我建模的方法跟你不一样，我目前画了一个，可是最大只能阵列出5个齿，想阵列更多的齿就不行了，不知道问题出在哪

s20090160 · 发表于 2011-9-23 10:20

我用的是proe 2.0，我目前是先要用proe画一对弧齿锥齿轮副，画完之后需要把他们装配到一起，然后再仿真让他动起来，后面还要用vc6.0进行编程

hyfjy · 发表于 2011-9-23 20:54

用PROE建模在对一个齿建模后，要进行大小端的面代换，齿根倒圆弧和齿顶倒角，进行完之后，如果直接进行阵列，代换，齿根圆弧及齿顶倒角是阵列不出来的，当齿数较多时，很麻烦，我以为这时转成其他格式，例如转成X_T的实体格式后再用PROE打开，这下再进行阵列就不会有任何问题了。可以试一下。
