关于斜齿轮的一个强烈疑问（高手解答）

jushihao · 发表于 2011-3-16 22:11

您需要登录才可以下载或查看，没有账号？注册

x

斜齿轮的端面齿廓是标准渐开线吗？我查过不是标准的渐开线呀，很多网友给出的参数化设计怎么是渐开线呢？斜齿轮的法面齿廓是标准渐开线；希望高手给个标准斜齿轮模板

ranxueping · 发表于 2011-3-16 22:19

只要是渐开线齿轮，无论是直齿，斜齿，变位或者非变位，其齿廓肯定是渐开线的，只是随着变位系数不同，制齿时利用的渐开线的不同区段而已！

ckmxh · 发表于 2011-3-24 15:32

应该是端面齿廓是标准的渐开线齿形，可以看一下基本原理

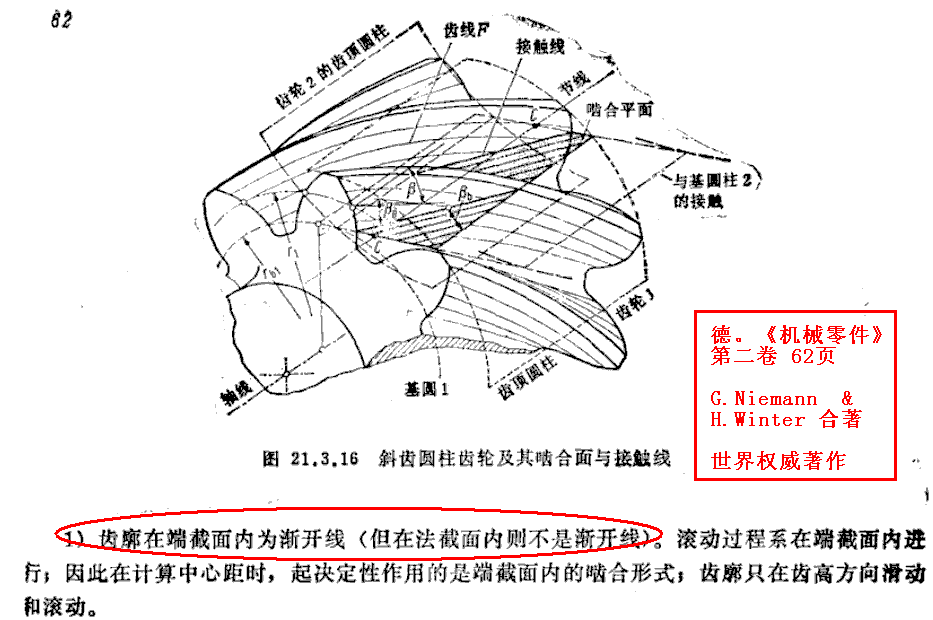

niuershiye · 发表于 2011-3-24 15:58

登录/注册后可看大图

niuershiye · 发表于 2011-3-24 16:00

斜齿轮是端面还是法面齿形是渐开线？
http://www.gearbbs.net/forum.php ... p;extra=&page=1
---------------------
去看看这个帖子！！

jonley · 发表于 2011-4-27 20:28

端面是渐开线。

48824305 · 发表于 2011-4-28 07:44

回复 jushihao 的帖子

我的软件里有3D的标准斜齿轮模板,请下载
