锥齿轮批量安装距如何确定

wuwangwozx · 发表于 2011-3-10 10:56

您需要登录才可以下载或查看，没有账号？注册

x

D:\Backup\我的文档\My Pictures\半轴齿轮

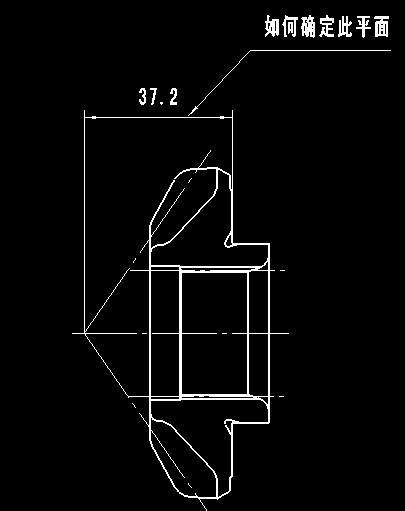

请问大家有没有什么办法在加工过程中批量确定锥齿轮安装距（如图所示）？

wuwangwozx · 发表于 2011-3-10 11:04

小军 · 发表于 2011-3-10 11:37

做一个样板呀

wuwangwozx · 发表于 2011-3-10 14:43

工件与样板之间如何做到统一啊？具体如何测量？

hucl45 · 发表于 2011-3-10 19:36

有专门的锥齿轮检查仪。

wuwangwozx · 发表于 2011-3-11 09:09

那不能每个齿轮都拿到锥齿轮检查仪检测啊？我们每天加工的齿轮上万件啊。

lyghzsb · 发表于 2011-3-15 15:55

做个凹模测量

wuwangwozx · 发表于 2011-3-16 09:12

目前车间的检测手段是在双面啮合仪上确定样件的平面的位置，用钢球定位检具和百分表比较“加工件”与“样件”平面高矮，实现批量。
大家，还有什么其他方法实现？不采用钢球定位检具。

wuwangwozx · 发表于 2011-3-16 09:13

凹模测量？？能说详细点不？:)

horse.xiao · 发表于 2011-3-16 14:25

你加工时也用钢球定位夹具加紧定位，加工高度控制就好，检验就只要首末件及抽检就可以了。
