行星架的材料和结构

446488452

版主说的好，我公司深有体会，呵呵！

446488452

几点看法：
1、行星架是行星传动中结构比较复杂而重要的构件，承受最大外力矩。
2、整体行星架结构刚性比较好。通常采用铸造和焊接两种方法，铸造常用于批量生产（用锻焊时浪费不经济）而焊接常用于单件，少量的行星结构中。
3、转架的计算主要是强度和刚度计算。不论是焊接转架还是铸造转架，在计算时都是把它作为一个整体，以前是用光弹试验，现在科技不断发展全部用有限元法计算（建模、加载、网格划分、应力应变分析）。我公司曾做过分析，很显然，计算结果与材质性能参数相关，勿用置否焊接转架45＃（或者35CrMo）比铸造转架ZG45在各方面都要优于。
4、最后是比较转架的内在质量，焊接转架主要就是担心焊缝质量是否满足要求，焊缝截面尺寸是否够大。而铸件转架则是如何控制铸造过程中由于流动性差、偏析、夹渣等引起的缺陷。作为焊接件，是直接用供货状态的钢材焊接而成，由于原材料是充分保证机械性能的，所以焊接转架的性能指标及质量参数始终都是非常稳定的。而且焊缝质量容易控制，焊缝是采用二氧化碳保护焊，焊后经过探伤去应力退火。而对于铸件来说，其铸造性能比较差，明显缺点是凝固时收缩率较大，对原铁水的成分要求、熔炼和浇铸工艺要求较高，不可控制因素太多，很难保证转架各处组织的均匀性。

wangyq

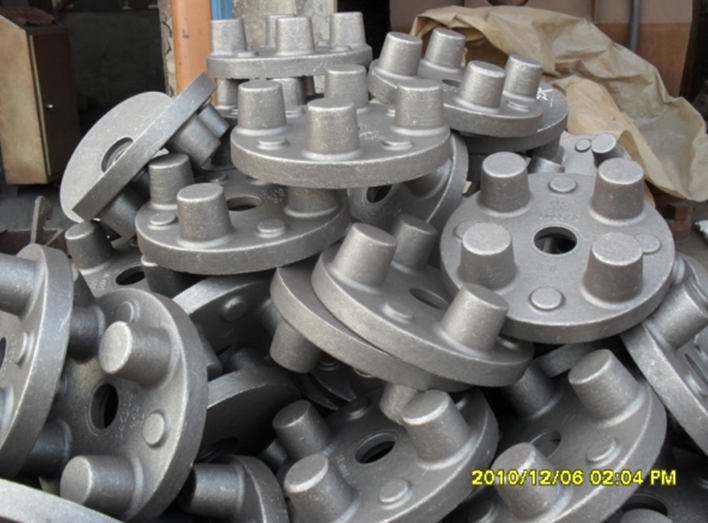

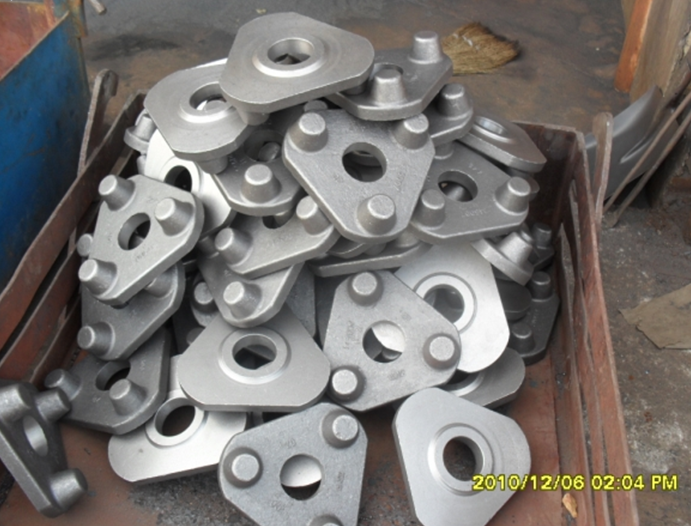

这两种行星架是什么材料的？看着像是铸造的吧？

yf347737158

我们都是用的45

happyhrc

wangyq 发表于 2012-5-17 11:21


登录/注册后可看大图

这两种行星架是什么材料的？看着像是铸造的吧？

这个是锻造的.42CrMo或者40Cr
