磨齿磨到齿根

869916685 · 发表于 2024-4-1 09:17

您需要登录才可以下载或查看，没有账号？注册

x

问题：磨齿磨到齿根且市场反馈断齿。

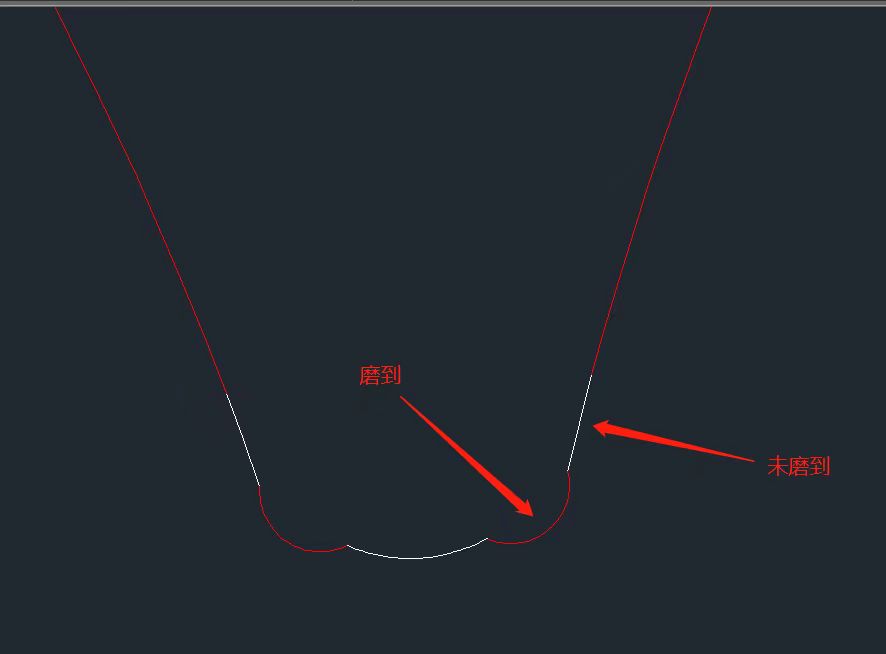

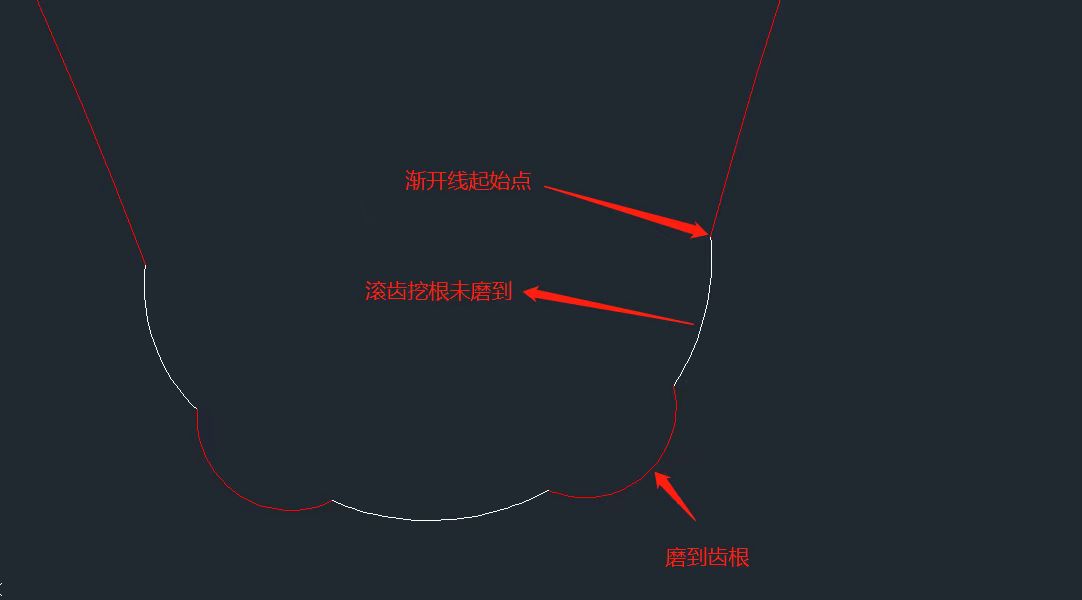

问题图

869916685 · 发表于 2024-4-1 09:19

磨齿为单边成型磨。设备康尼磨齿机。

869916685 · 发表于 2024-4-1 09:20

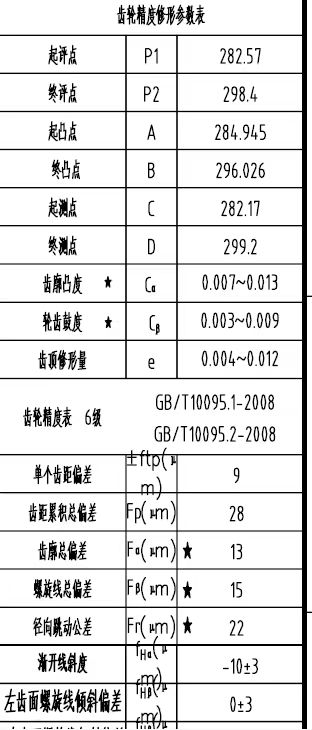

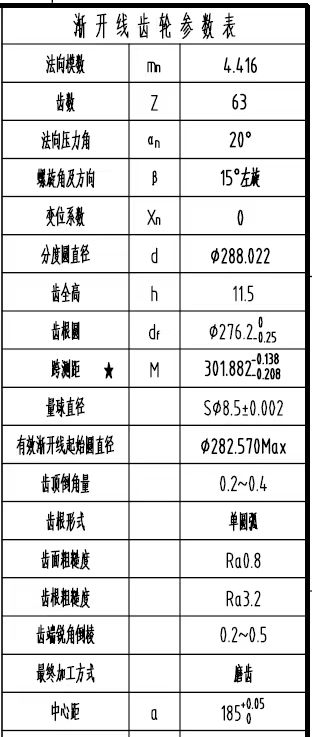

工件齿轮参数

869916685 · 发表于 2024-4-1 09:21

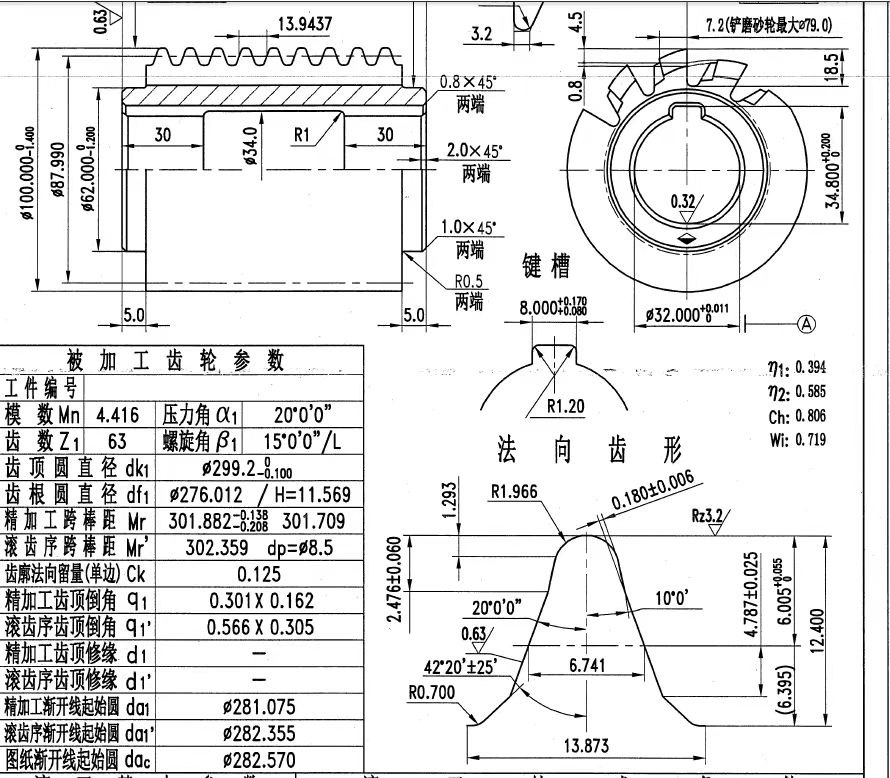

滚刀参数

869916685 · 发表于 2024-4-1 09:25

本批次新样品均采用成型磨，斜齿都磨到齿根了，直齿没有。

番茄唐龙 · 发表于 2024-4-1 10:03

实物齿更部分来个微距特写看看呢

869916685 · 发表于 2024-4-1 10:32

番茄唐龙发表于 2024-4-1 10:03
实物齿更部分来个微距特写看看呢

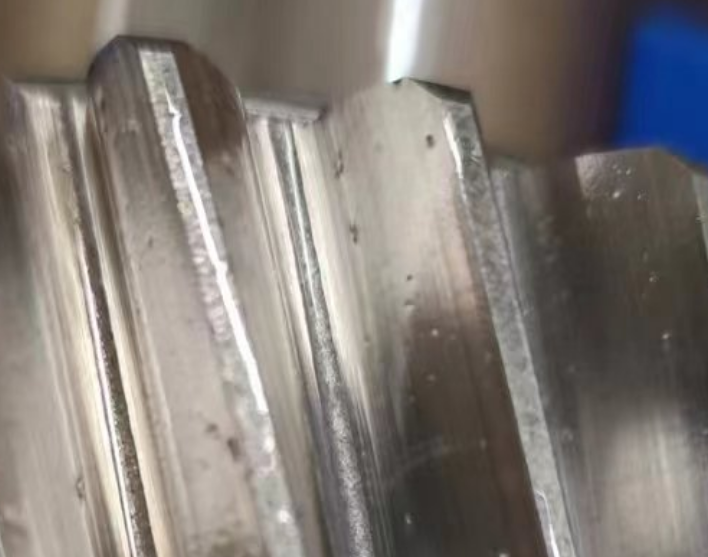

这是其中一款

番茄唐龙 · 发表于 2024-4-1 10:38

869916685 发表于 2024-4-1 10:32
这是其中一款

写真方式不太对，应该齿轮平着放，拍齿轮端面，这样挖根量才能看清楚

XMCG · 发表于 2024-4-1 10:43

图纸要求齿根单圆弧，看实样齿根好像磨成双圆弧了。

caiyeaigearbbs · 发表于 2024-4-1 11:28

为什么要这样磨齿
