关于郑机所软件ZGCAD齿轮修形点计算问题

hss218 · 发表于 2024-1-21 14:18

您需要登录才可以下载或查看，没有账号？注册

x

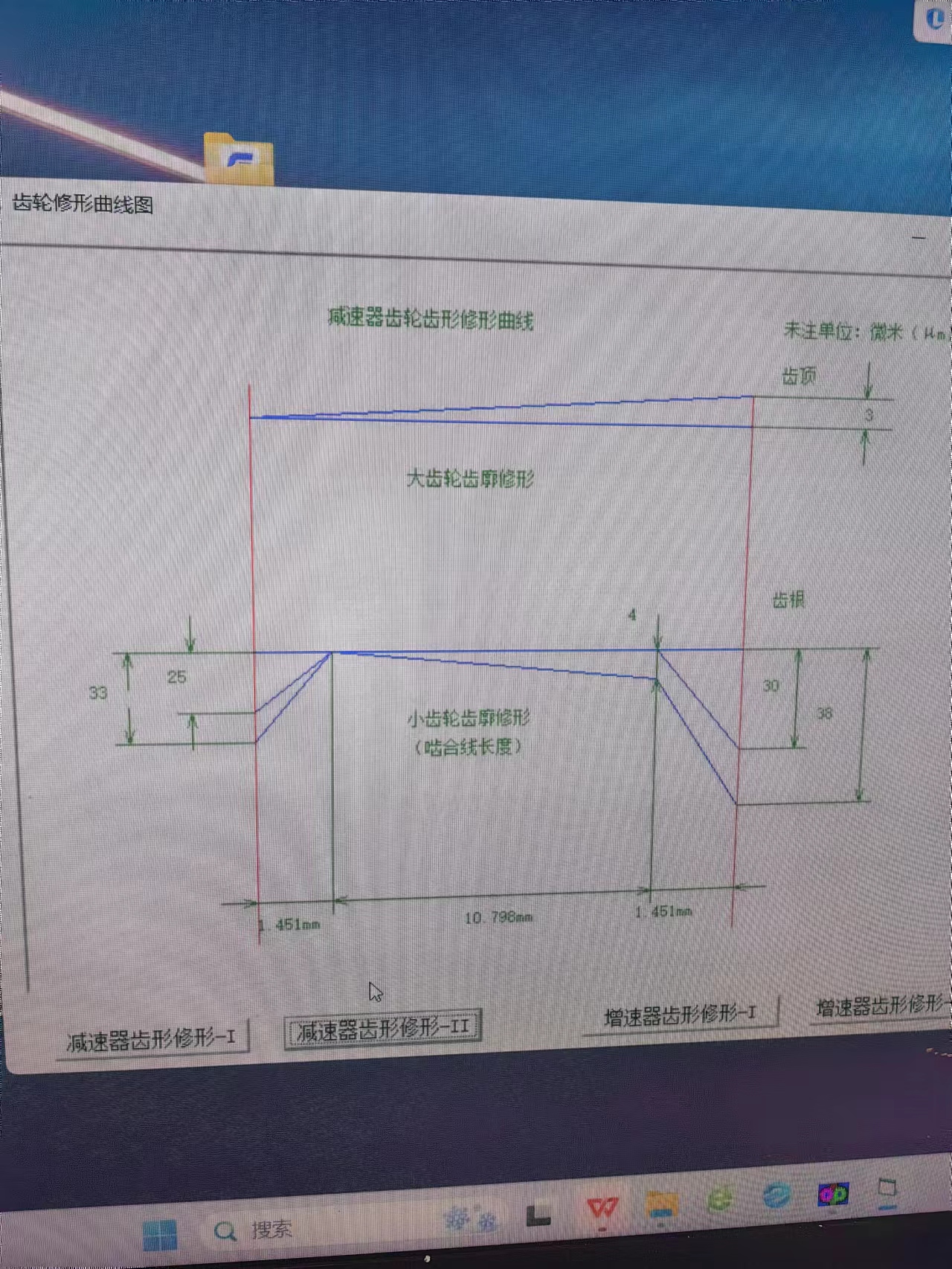

短修形长度

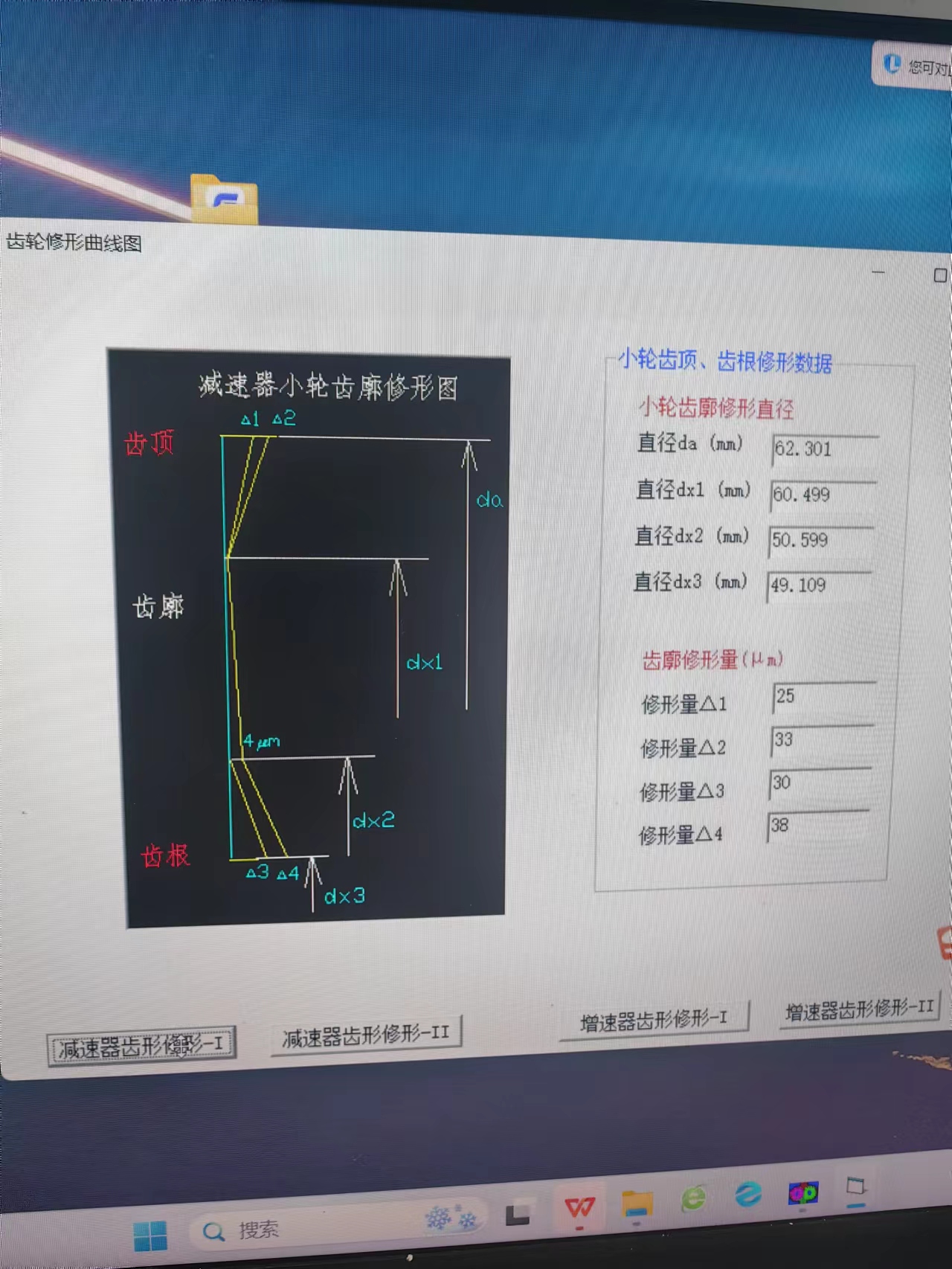

修形直径位置

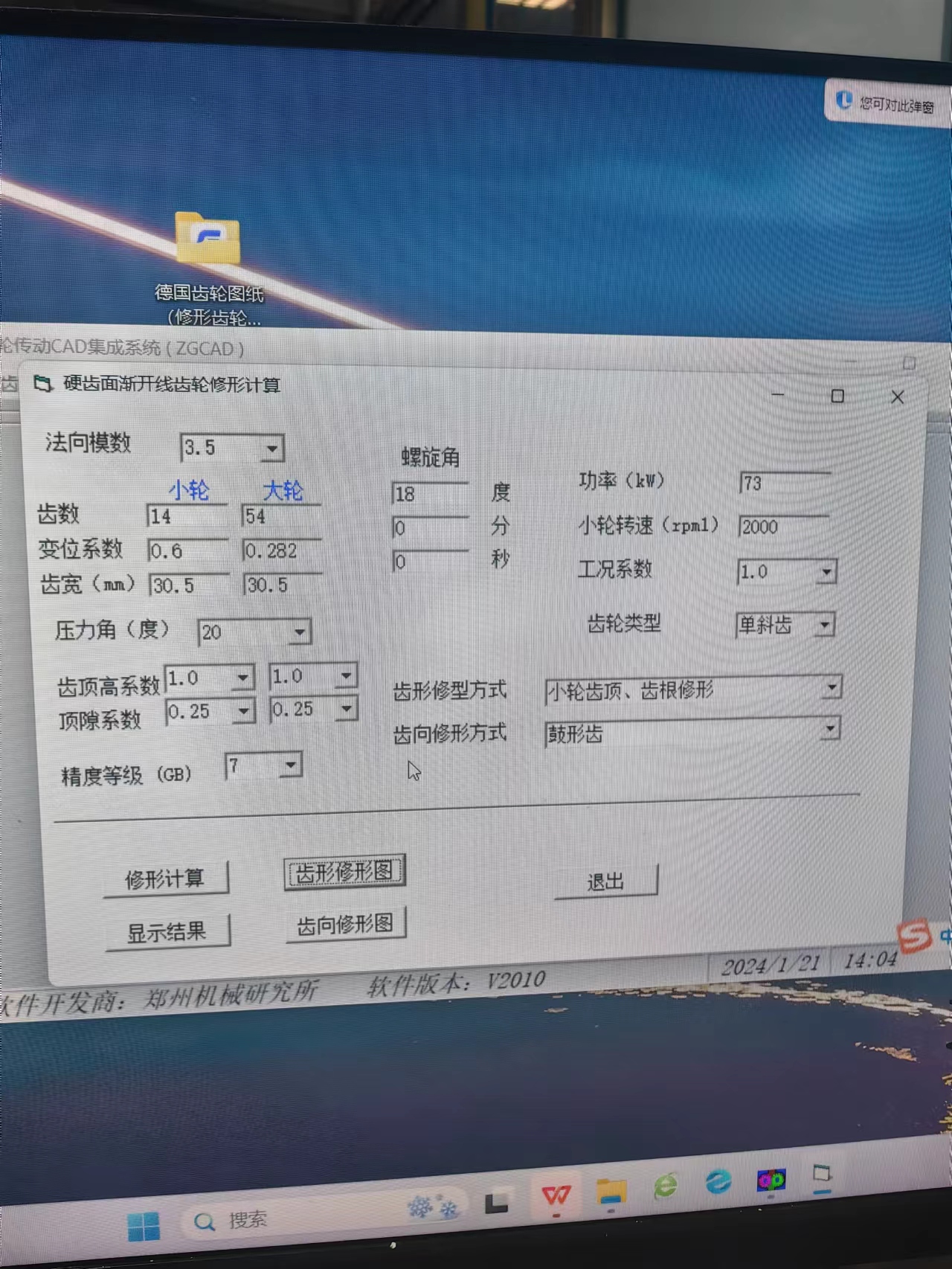

齿轮参数图

齿轮参数：中心距128，小轮齿顶圆62.3，大轮齿顶圆207.28
我计算出的dx3=49.63(郑机软件49.11)
我计算出的dx2=50.42(郑机软件50.599)
不知道哪个正确？请各位指正一下。谢谢

hss218 · 发表于 2024-1-21 14:33

齿顶修缘起点直径dx1跟我计算的是一样，都是60.50
