太阳轮顶部摩擦用的小圆球是啥

xieyang2216 · 发表于 2023-10-27 16:58

您需要登录才可以下载或查看，没有账号？注册

x

请教：

请问太阳轮顶部摩擦用的这个小圆球是啥
太阳轮顶部用来摩擦的设计还有哪些

请诸位大神帮忙解答，感激不尽

woodee · 发表于 2023-10-27 17:30

空间所限，太阳轮和行星支架在其轴上左右限位不全，于是用球钉来实现。
球钉放置在轴心，不是“用于摩擦”，而是为了减小摩擦：轴心旋转线速度为零。

飞翔新莞人家 · 发表于 2023-10-28 21:42

woodee 发表于 2023-10-27 17:30
空间所限，太阳轮和行星支架在其轴上左右限位不全，于是用球钉来实现。
球钉放置在轴心，不是“用于摩擦 ...

大神两句话就把问题给说的明明白白

XHSZCK · 发表于 2023-10-29 14:12

主要起轴向定位作用，所以要降低磨损

xieyang2216 · 发表于 2023-10-30 09:54

woodee 发表于 2023-10-27 17:30
空间所限，太阳轮和行星支架在其轴上左右限位不全，于是用球钉来实现。
球钉放置在轴心，不是“用于摩擦 ...

请问是这种吗

xieyang2216 · 发表于 2023-10-30 13:30

XHSZCK 发表于 2023-10-29 14:12
主要起轴向定位作用，所以要降低磨损

这个轴向定位的小圆球的全名叫啥

是叫球面圆柱头轴位螺钉吗

xieyang2216 · 发表于 2023-10-30 13:51

为啥这里的太阳轮做成空心轴，轴两端为啥要用小垫片堵住
行星小白，在线求教

番茄唐龙 · 发表于 2023-10-30 14:56

这图一看就是江苏泰隆减速器的老款行星

xieyang2216 · 发表于 2023-10-30 15:19

番茄唐龙发表于 2023-10-30 14:56
这图一看就是江苏泰隆减速器的老款行星

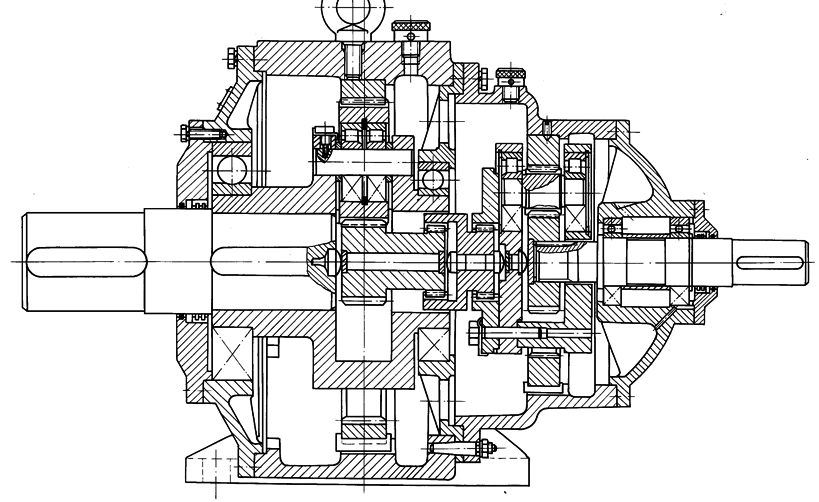

手册上的结构图例摘下来的

woodee · 发表于 2023-10-30 16:00

xieyang2216 发表于 2023-10-30 09:54
请问是这种吗

不是球头螺钉

应该可以称为球头定位销吧。

太阳轮做成“空心”，中孔是定位孔，加工过程要用。
而后又用小垫片堵上，是为了配合球头销钉，轴向限位用。
