请教汽车齿轮的专家

hpy · 发表于 2023-10-9 12:59

您需要登录才可以下载或查看，没有账号？注册

x

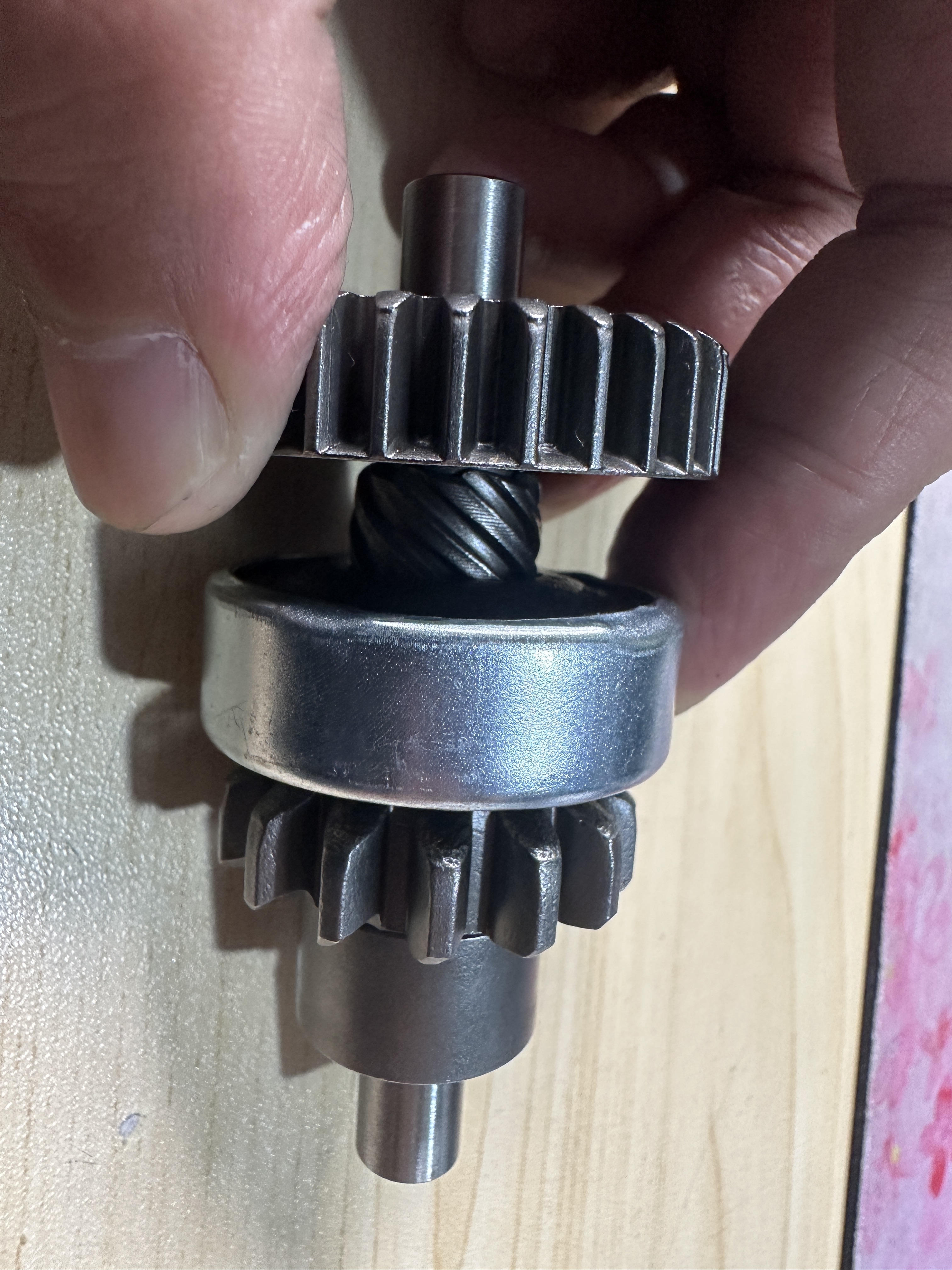

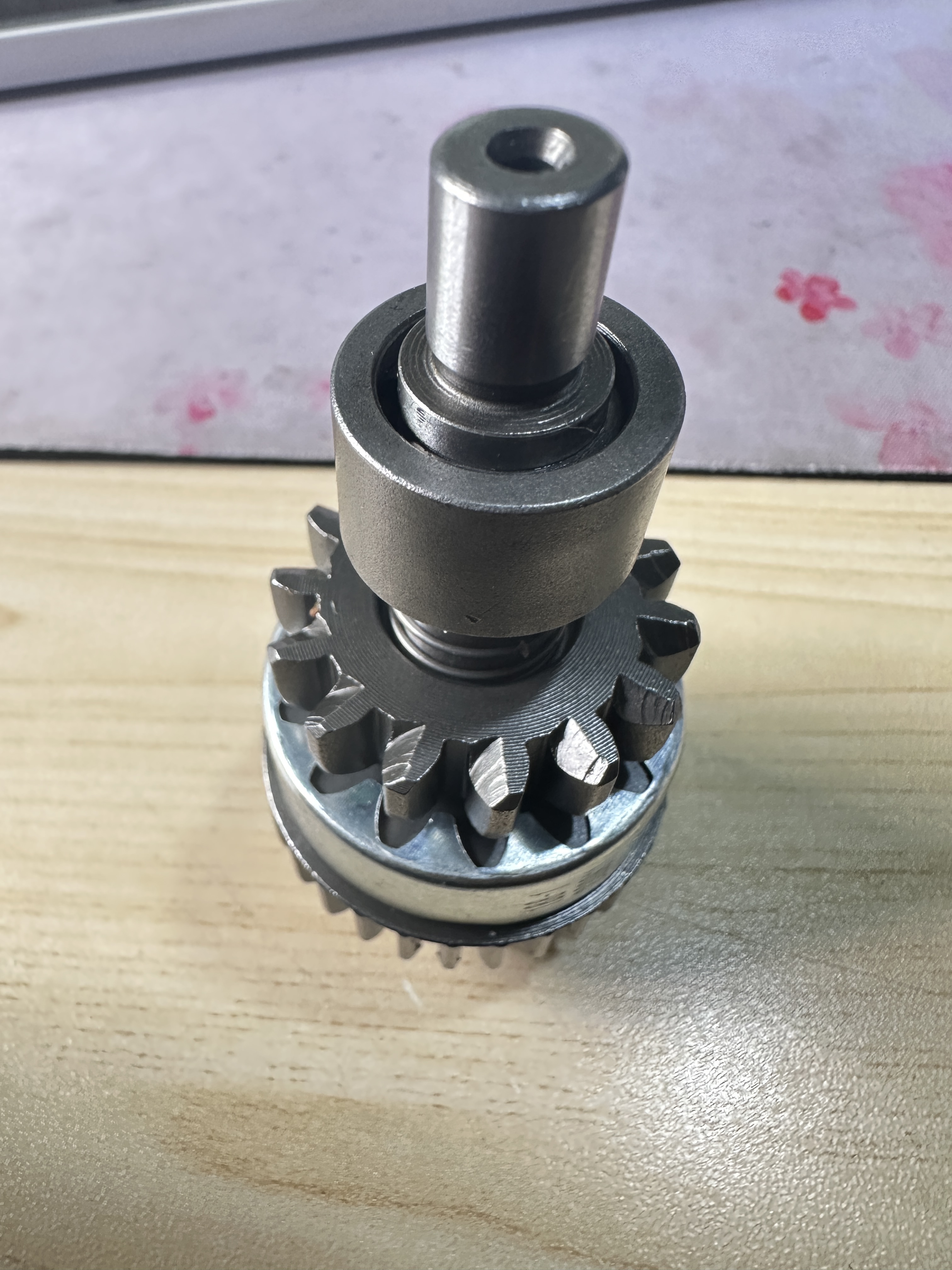

这个是什么零件，用什么工艺加工的，还有齿部类似倒棱的缺口是什么，起什么作用。

mekl · 发表于 2023-10-10 08:20

那是倒的不对成尖角，类似结合齿齿环的作用。

michaelyang · 发表于 2023-10-10 09:32

那是倒的不对成尖角，类似结合齿齿环的作用。

小李齿轮 · 发表于 2023-10-10 16:15

类似的我这边加工过

hpy · 发表于 2023-10-11 13:40

mekl 发表于 2023-10-10 08:20
那是倒的不对成尖角，类似结合齿齿环的作用。

不太理解您说的

lengxiaodong · 发表于 2023-10-11 14:04

这是电启动齿轮，汽车摩托车都有类似的零件，齿轮一般都是冷挤压的，螺旋花键用滚轧方式，内螺旋花键用拉削加工，齿部倒偏角，有专用倒角机（改装的很便宜）

hpy · 发表于 2023-10-13 09:52

lengxiaodong 发表于 2023-10-11 14:04
这是电启动齿轮，汽车摩托车都有类似的零件，齿轮一般都是冷挤压的，螺旋花键用滚轧方式，内螺旋花键用拉削 ...

感谢

倒偏角起到什么作用呢？

海菲鸥 · 发表于 2023-10-13 13:44

结合齿倒偏角、倒尖角，是方便挂挡和换挡，也就是齿套和结合齿的啮合和脱开

zzfjct · 发表于 2023-10-13 15:27

车辆电启动系统的滚柱式超越（单向）离合器。上下齿轮相对顺时针旋转时传递扭矩，相对逆时针旋转时空转。
不对称的倒角是为了方便轴向移动与大齿轮啮合。
齿轮都是冷挤压加工的。

hpy · 发表于 2023-10-16 10:25

zzfjct 发表于 2023-10-13 15:27
车辆电启动系统的滚柱式超越（单向）离合器。上下齿轮相对顺时针旋转时传递扭矩，相对逆时针旋转时空转。
...

好的，谢谢您的解答
