kisssoft蜗杆塑胶斜齿轮

刘力给 · 发表于 2023-10-3 17:16

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

kisssoft金属蜗杆塑胶斜齿轮
遇到的问题：在kisssoft软件操作中，蜗杆副传动，设定变位系数定义并执行计算，两齿轮的齿顶高系数、齿根高系数没有随同变化；于是手动输入后，点击计算却报齿顶高齿根高系数错误，导致塑胶齿轮抗弯强度未达到提升

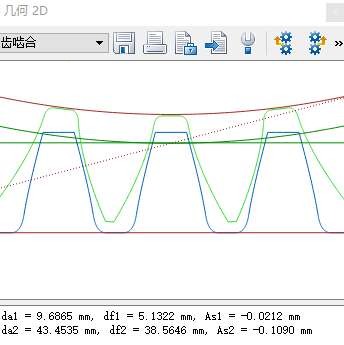

实际的2D啮合图显示，分度圆相切，未达到变位齿轮效果

疑问：是否没设置好齿顶高系数、齿根高系数，随变位系数自动计算？

目标：通过变位系数，加厚塑胶齿轮齿厚，同时减小蜗杆齿厚，以达到提高塑胶齿轮抗弯曲强度。

刘力给 · 发表于 2023-10-3 17:17

有没有朋友遇到同样的问题?

刘力给 · 发表于 2023-10-6 22:49

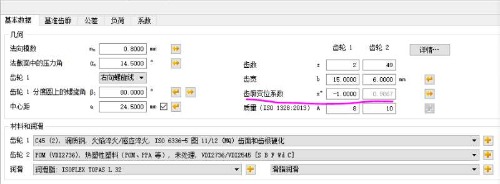

上传一张计算图片，经过不懈努力。终于解决了

一块腹肌 · 发表于 2023-10-11 23:11

外齿轮通过增加正变位系数，是可以提高并增加齿轮的抗弯曲强度，

hxhzzg1 · 发表于 2023-10-12 09:29

高变位，总变位系数设置为零，蜗杆变位系数-1，齿轮变位系数1，就能保持设计中心距不变了

刘力给 · 发表于 2023-10-15 20:44

一块腹肌发表于 2023-10-11 23:11
外齿轮通过增加正变位系数，是可以提高并增加齿轮的抗弯曲强度，

好的，感谢兄嘚

刘力给 · 发表于 2023-10-15 20:45

hxhzzg1 发表于 2023-10-12 09:29
高变位，总变位系数设置为零，蜗杆变位系数-1，齿轮变位系数1，就能保持设计中心距不变了

好的，谢谢指教

Nikula · 发表于 2023-10-20 19:53

刘力给发表于 2023-10-6 22:49
上传一张计算图片，经过不懈努力。终于解决了

怎么设置的，分享一下呗

seehong · 发表于 2023-10-21 16:03

非常好的资料感谢

刘力给 · 发表于 2023-10-22 21:54

Nikula 发表于 2023-10-20 19:53
怎么设置的，分享一下呗

你也遇到这问题吗
