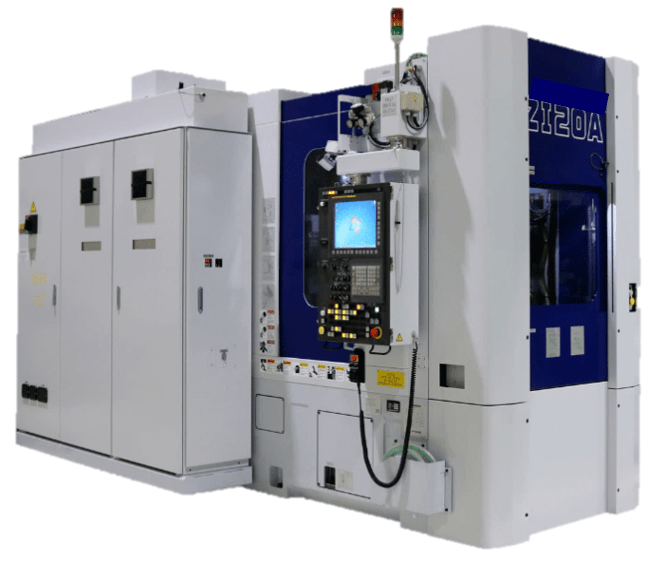

求一份-内齿轮磨齿机ZI20A机床说明书

挑起你的 · 发表于 2023-9-23 16:45

您需要登录才可以下载或查看，没有账号？注册

x

刚看到有这样的机床，请问有谁有这个说明书呢，我可以用克林贝格设备的说明书交换--2359707834@qq.com

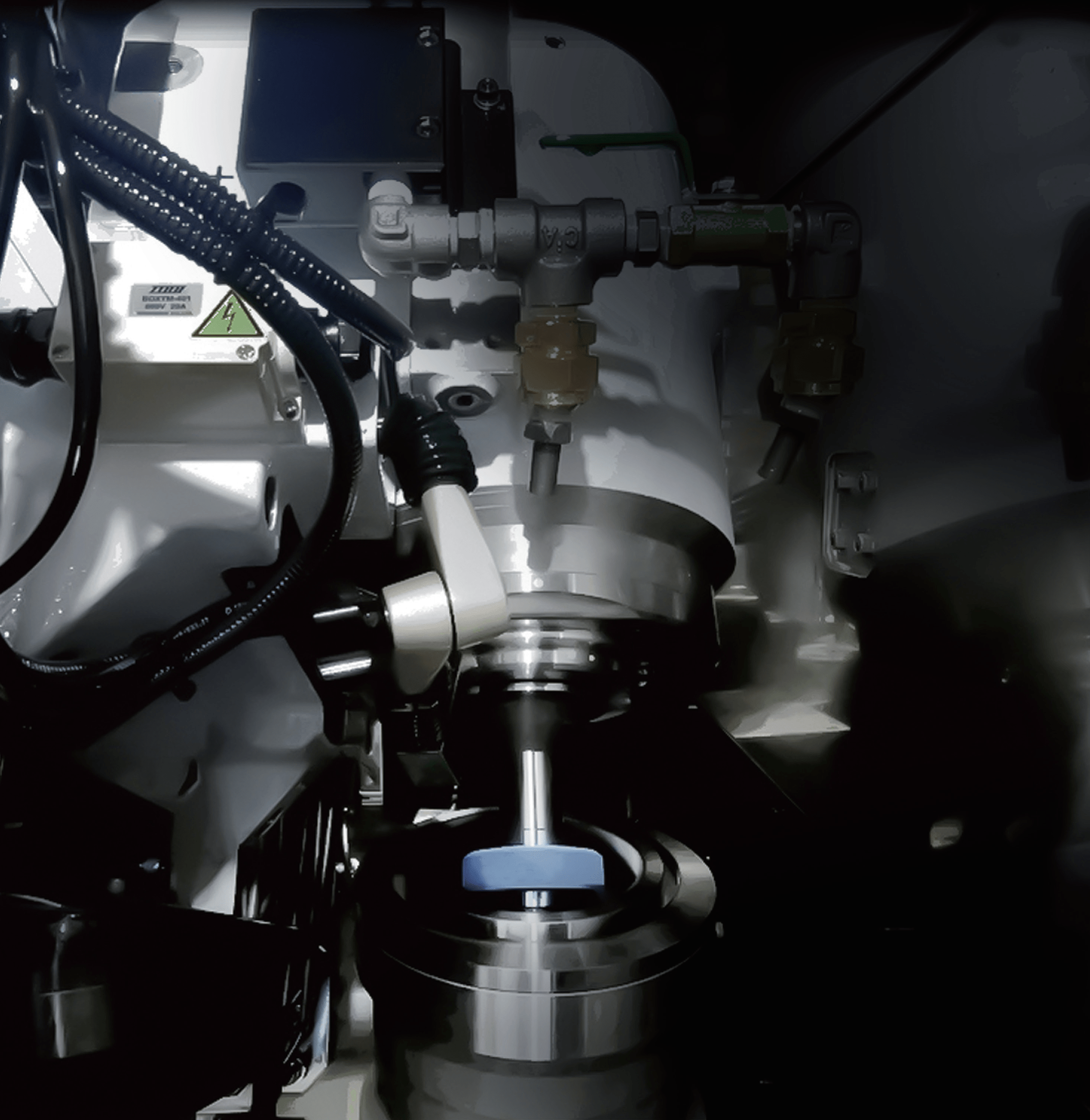

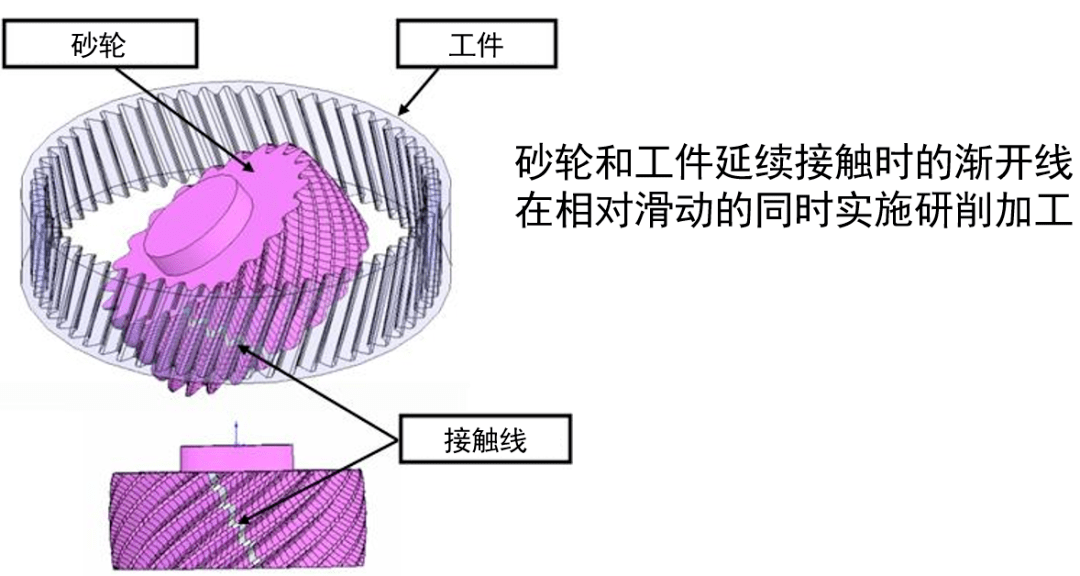

内齿轮磨齿机ZI20A的机械原理.

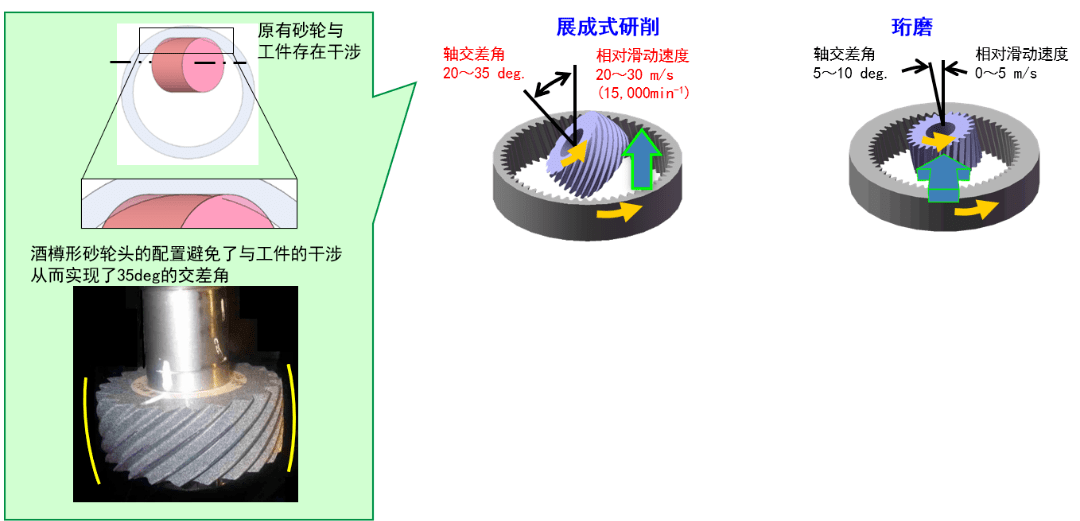

本机最大轴交差角35deg、通过搭配高速主轴旋转、高精度同步控制技术,实现了30m/sec的相对滑动速度。

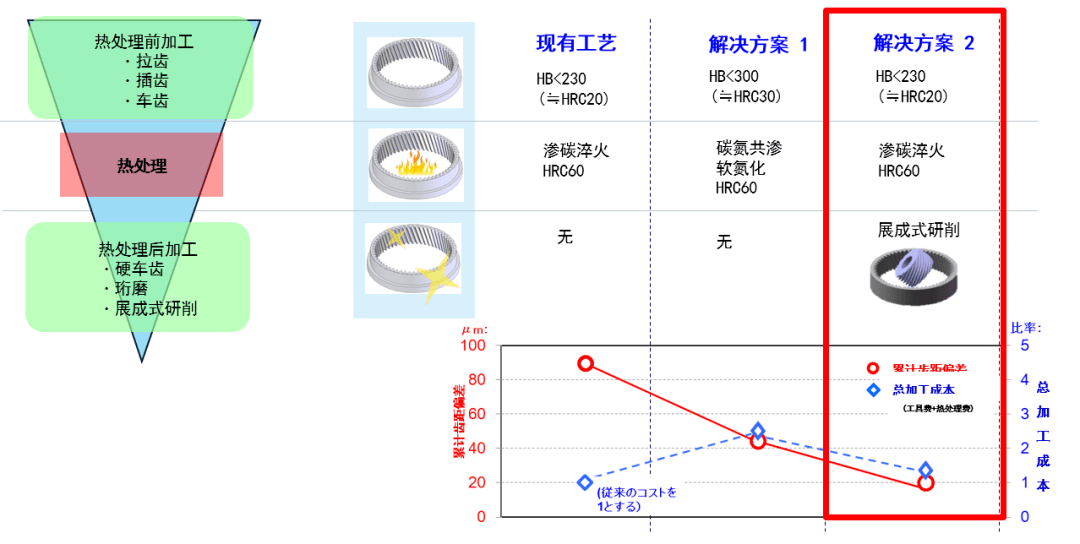

相对滑动速度决定着研磨面的处理效果,越快齿面越光整、同时也提高了加工精度和工具的使用寿命。

东海有徐 · 发表于 2023-12-22 08:00

您们现在有没有这个设备？我们接到这类内齿圈产品订单

zengxiaodong · 发表于 2023-12-22 08:40

zengxiaodong · 发表于 2023-12-22 08:45

挑起你的 · 发表于 2023-12-22 12:41

东海有徐发表于 2023-12-22 08:00
您们现在有没有这个设备？我们接到这类内齿圈产品订单

现在用的是霍夫勒VIPER500k的内磨臂，，可以看看我之前有个帖子加工内斜齿，精度很高的

zengxiaodong · 发表于 2023-12-22 16:32

挑起你的发表于 2023-12-22 12:41
现在用的是霍夫勒VIPER500k的内磨臂，，可以看看我之前有个帖子加工内斜齿，精度很高的

带内磨臂的是成形砂轮磨齿机，这种磨齿机一般是用于比较大的内齿轮磨齿。

很小的内齿轮（例如内径小于100）也有磨齿机，台湾建暐，但是只能磨直齿。

挑起你的 · 发表于 2023-12-22 17:03

zengxiaodong 发表于 2023-12-22 16:32
带内磨臂的是成形砂轮磨齿机，这种磨齿机一般是用于比较大的内齿轮磨齿。

很小的内齿轮（例如内径小于 ...

我们那个很小的，砂轮直径最小可以加工到34
