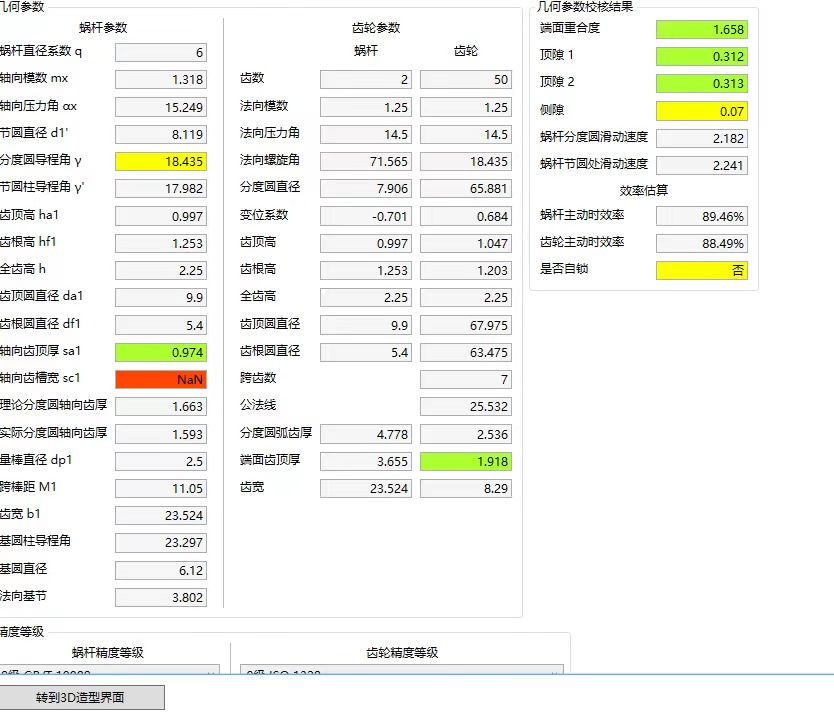

请教各位前辈，这个蜗杆与斜齿轮的参数合理吗？齿轮材质POM

ahui2096

hsbywj

请教下，蜗杆的齿顶高是轴向模数×轴向齿顶高系数；斜齿轮的是用法面模数×法面齿顶高系数还是端面模数×端面齿顶高系数？

hxhzzg1

hsbywj 发表于 2023-9-13 21:20
请教下，蜗杆的齿顶高是轴向模数×轴向齿顶高系数；斜齿轮的是用法面模数×法面齿顶高系数还是端面模数×端 ...

以法向模数为准，后续外形计算会比较方便，   轴向模数是变量，受螺旋角的影响，

ahui2096

hxhzzg1 发表于 2023-9-14 07:55
以法向模数为准，后续外形计算会比较方便，   轴向模数是变量，受螺旋角的影响，

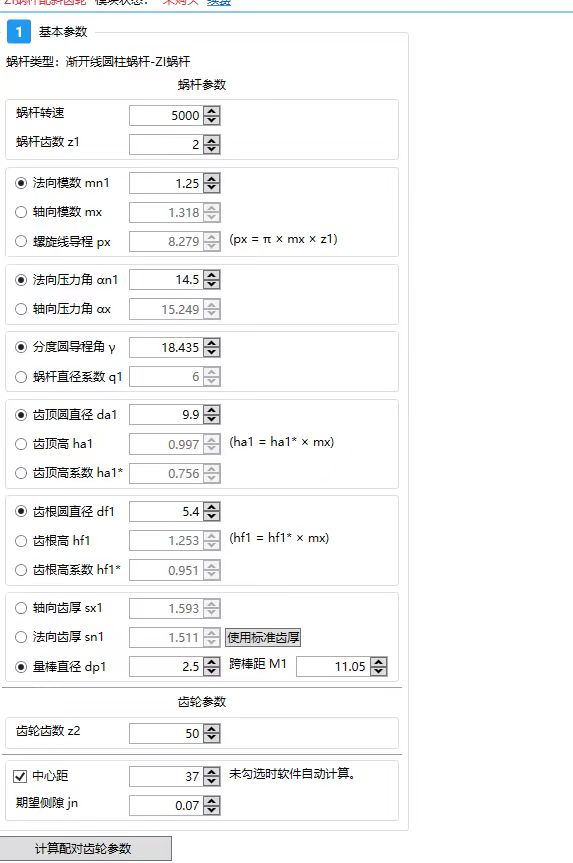

老师您好，是这样的 齿轮方面小白一个  这个是滚齿工厂给我的一个参数，如果按这个参数 加工配合上有无问题

ahui2096

hxhzzg1 发表于 2023-9-14 07:55
以法向模数为准，后续外形计算会比较方便，   轴向模数是变量，受螺旋角的影响，

老师这个是滚齿工厂给我的一个参数，按这个参数做 配合有没有问题

284618282

来图加工！！只要你按照图纸标准能加工出符合图纸要求的产品，至于客户装的好不好和你没有关系！！我们只是加工者。。。。。。

hsbywj

hxhzzg1 发表于 2023-9-14 07:55
以法向模数为准，后续外形计算会比较方便，   轴向模数是变量，受螺旋角的影响，

我的疑惑是，一般蜗杆推荐是轴向模量比如0.8，斜齿轮与蜗杆配合的条件是其端面模量与蜗杆轴向模量一致也就是0.8，那这样的话斜齿轮的法向模量就大概是0.748不是推荐值。所以在蜗杆斜齿轮配合的时候是优先按蜗杆的轴向模量按推荐值（0.8），还是优先按斜齿轮的法向模量0.8（这样蜗杆的轴向模量大概是0.856）；
