弹簧热处理的目的

FDFD818 · 发表于 2023-9-5 13:47

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

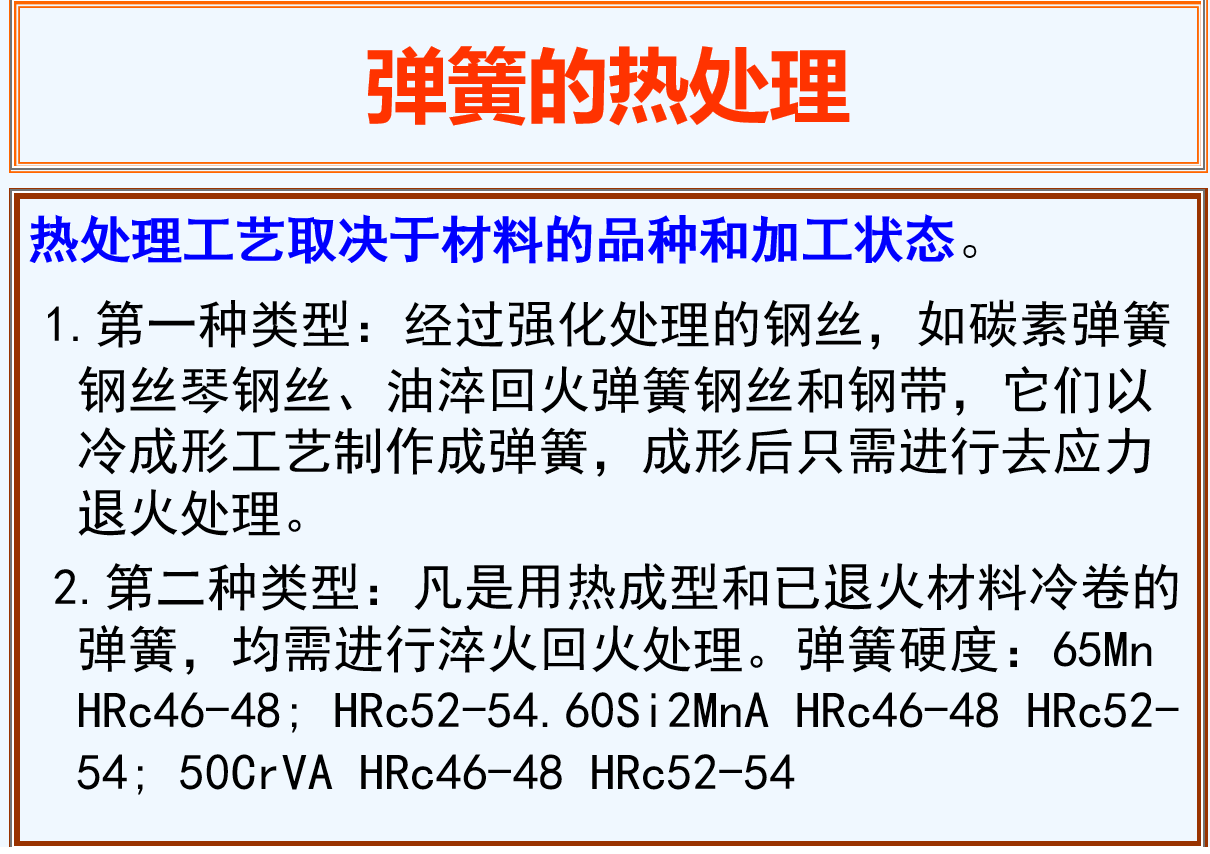

①材料的机械性质提升
②有害的残留応力除去
就两个，如果有其他的老师可以帮忙补充。。

zzfjct · 发表于 2023-9-30 11:03

适当提高硬度和抗疲劳性能。

zengxiaodong · 发表于 2023-9-30 21:00

热卷弹簧（一般线径大于20mm），在卷绕成形后，需要进行淬火回火处理，弹簧材料才能达到所需要的高强度；

轻拉状态的弹簧钢丝、退火态钢丝，冷卷成形后，也需要进行淬火回火处理，达到所需的钢丝强度；

铅淬火后进行深度拉伸的弹簧钢丝（线径一般不超过6mm，且多数为碳素弹簧钢丝），本身强度已经达到，因此冷卷成形后，仅需进行去应力退火即可；

油淬火回火的弹簧钢丝（线径可以达到20mm，且一般为合金弹簧钢），本身强度也已达到最高，冷卷成形后也仅需进行去应力退火。

登录/注册后可看大图

zengxiaodong · 发表于 2023-10-3 08:11

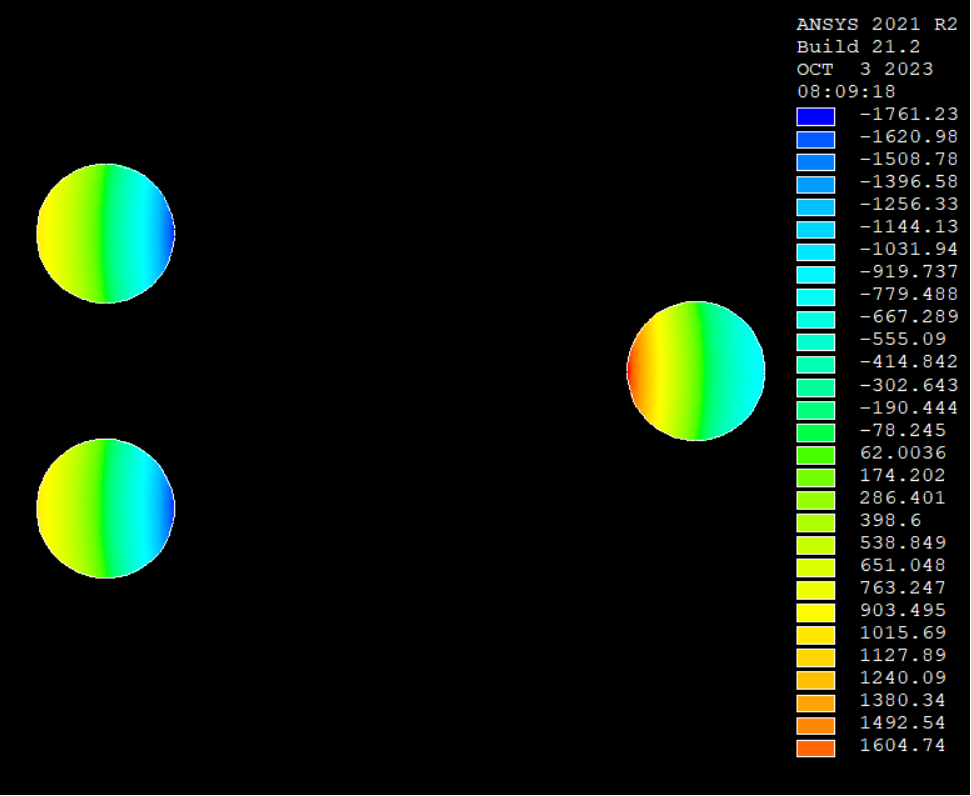

弹簧轴线截面上，簧丝内弹簧轴向切应力的分布云图


zengxiaodong · 发表于 2023-10-3 08:15

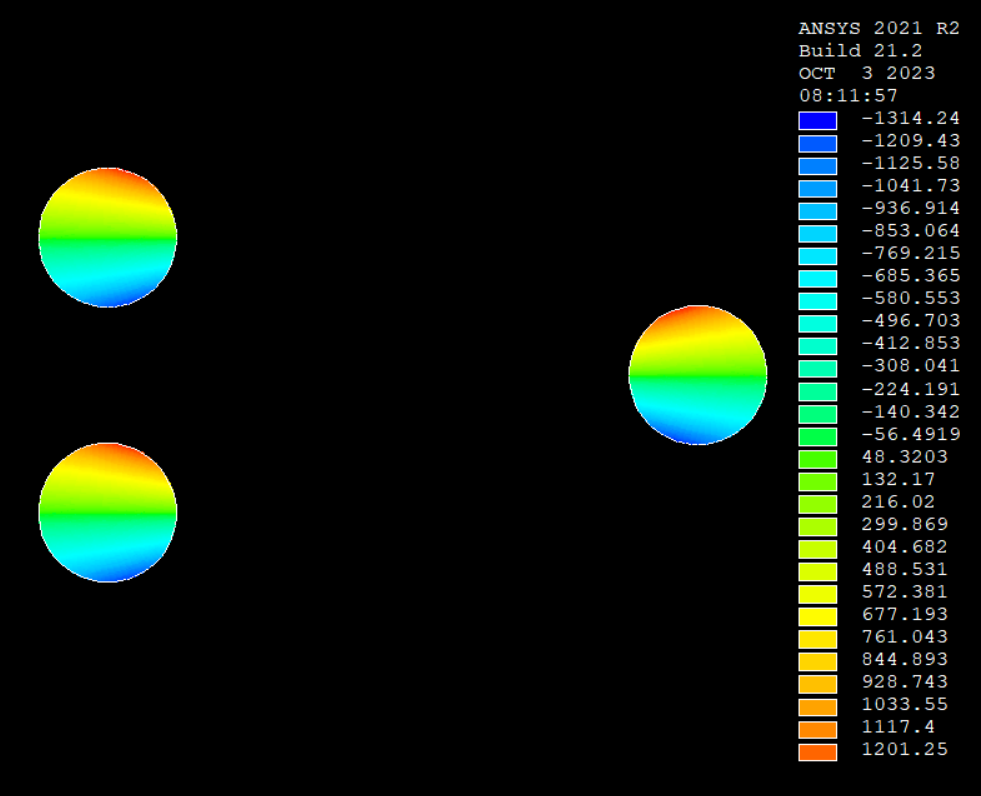

弹簧轴线截面上，簧丝内弹簧径向切应力的分布云图

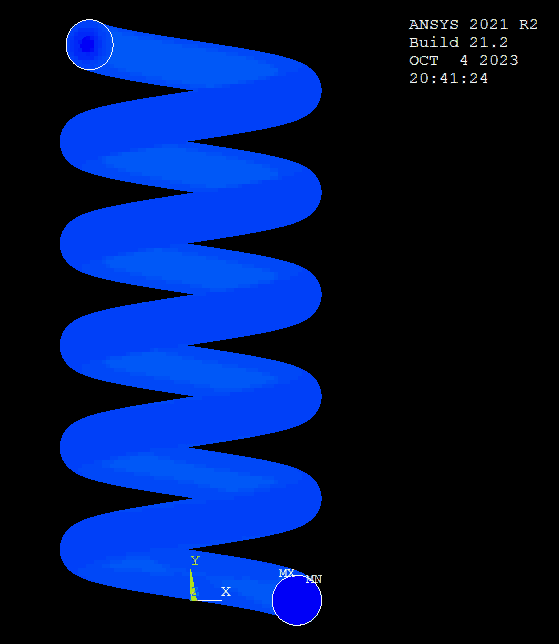

zengxiaodong · 发表于 2023-10-4 10:57

zengxiaodong · 发表于 2023-10-4 17:55

zengxiaodong · 发表于 2023-10-6 09:22

不锈弹簧钢丝，由于材料种类不同：奥氏体、马氏体、铁素体等；而奥氏体中有一类特殊的叫沉淀硬化不锈钢，可以达到极高的强度。
所以不锈钢弹簧热处理方式也有很大的差别。

多数情况下，马氏体不锈弹簧钢丝是退火态（软态）供货，故冷卷成形以后，需要淬火回火才能达到正常的强度；
铁素体不锈钢无法热处理强化，拉拔产生的形变强化也不显著，这种钢丝冷卷成形弹簧以后，一般去应力退火即可；
奥氏体不锈钢无法热处理强化，但是拉拔产生的形变强化很显著，可以通过大减面率拉拔获得很高的强度，这种钢丝冷卷成型后去应力退火即可；

奥氏体不锈钢中特殊的一类沉淀硬化不锈钢，深度拉拔后获得很高的强度，冷卷成形弹簧后，再经过时效处理（沉淀硬化）进一步提高钢丝的强度，这类属于最高强度等级的不锈钢弹簧。

GB∕T 24588-2019 不锈弹簧钢丝.pdf (1.28 MB, 下载次数: 0)

GB∕T 4240-2019 不锈钢丝.pdf (1.69 MB, 下载次数: 0)

账号		自动登录	找回密码
密码			注册
