大神帮忙看看这种齿形一般是什么原因造成的？

664025991 · 发表于 2023-9-3 10:05

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

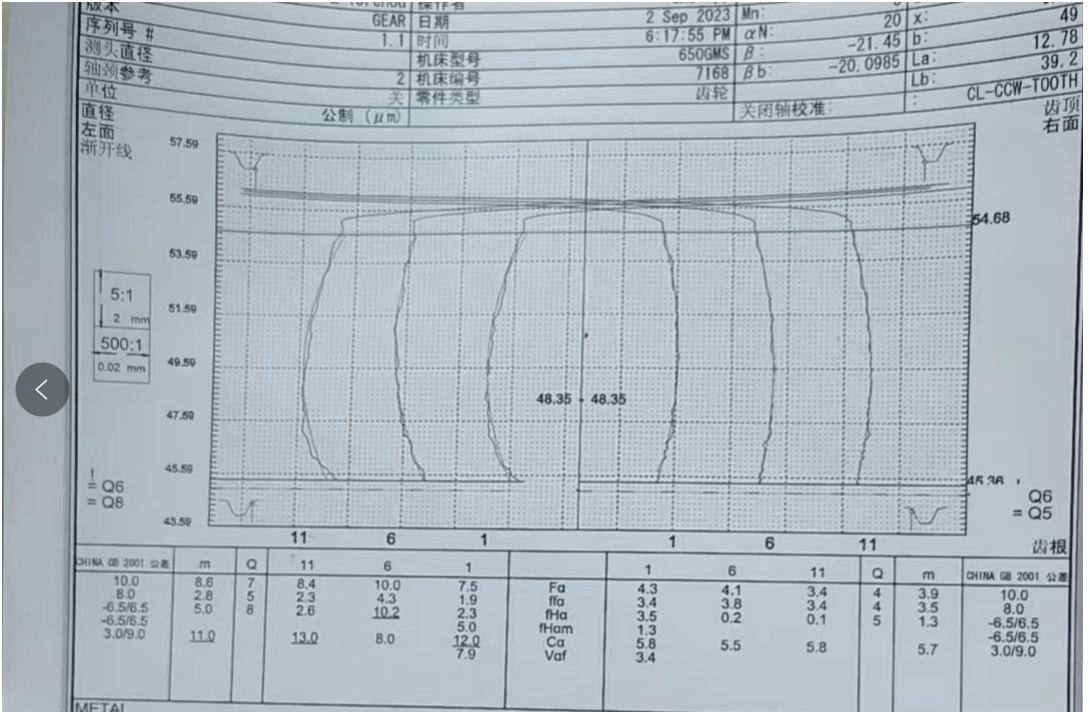

成型磨斜齿轮齿形

hrxiaokang · 发表于 2023-9-4 15:48

中心问题

chuandong-chuan · 发表于 2023-9-5 08:21

调点左边压力角

huahejixie · 发表于 2023-9-11 10:10

专业生产加工齿轮，蜗轮蜗杆，齿轮箱

hsxt12345 · 发表于 2023-9-12 08:36

左齿面鼓量修下来

longgulei · 发表于 2023-9-14 14:50

压力角偏负好些，修砂轮的时候补偿下

hxhzzg1 · 发表于 2023-9-14 15:50

应该是修形，齿形“鼓形”吧

taiwanmax · 发表于 2023-9-21 17:01

請問你是要問Fa, ffa, fHa, Ca哪一個呢？
我猜你是在問Ca吧？如果是的話, 看看你的鑽石修整輪, 左右齒面檢查表狀況, 因為不知道你用的設備名稱和修整方式, 僅提供意見是修整輪形狀在左右邊有差別.
這可以在機器上輸入左右齒面不一樣的Ca值來調整掉.
建議也可以把節距量測分享出來, 可以幫你猜是機器哪裡問題.

當然量測機也可以去拿個標準斜齒輪量量看, 比對跟原本報告數值是否有差距, 最好原本報告是其他廠牌量測機量出來的

michaelyang · 发表于 2023-9-22 09:57

longgulei 发表于 2023-9-14 14:50
压力角偏负好些，修砂轮的时候补偿下

wrong

朝颜@夕颜 · 发表于 2023-10-13 08:35

他这个Fr 也不一定好，影响了齿形的压力角v值。
