交错齿轮求教

梦中雪狼 · 发表于 2023-8-30 14:44

您需要登录才可以下载或查看，没有账号？注册

x

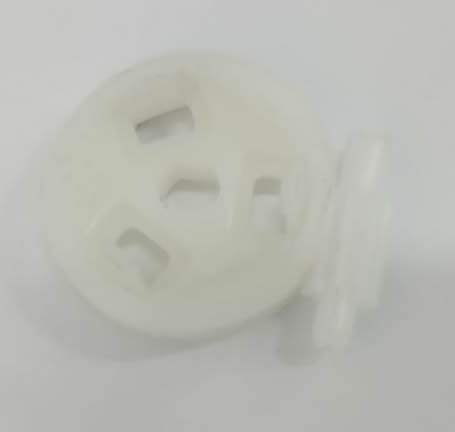

哪位大神会这种齿轮，要求不高，用在电位计上，中心距要求13左右，蜗杆（大的圆的那个）头数2，蜗轮（长的按个）齿数要求8，外径6-7。

梦中雪狼 · 发表于 2023-8-30 14:53

哪位大神能帮忙给个大概得参数吗？给蜗杆参数也行，在线坐等！

ydxwh · 发表于 2023-8-30 17:04

参考下，看这个可以用不？

梦中雪狼 · 发表于 2023-8-30 17:08

ydxwh 发表于 2023-8-30 17:04
参考下，看这个可以用不？

感激涕零，但是这个我不能用，我需要蜗杆的头数2，模数预计0.5-0.6，外径在22-23，有点像双头的梯形丝杆。

JINLIANG · 发表于 2023-9-1 16:36

模数0.5.压力角14.5.蜗杆2头，螺旋角2.6.分度圆21.99，大径23，小径20.75.斜齿轮齿数8，螺旋角2.6，分度圆4，大径5，小径2.75，中心距13

梦中雪狼 · 发表于 2023-9-2 10:03

JINLIANG 发表于 2023-9-1 16:36
模数0.5.压力角14.5.蜗杆2头，螺旋角2.6.分度圆21.99，大径23，小径20.75.斜齿轮齿数8，螺旋角2.6，分度圆4 ...

收到，谢谢，我已经摸索出来了！
