请教一下新能源输入轴的加工方法，保证内花键、轴承档和齿轮的同心度

JINLIANG · 发表于 2023-8-4 16:17

拉花键工艺很难保证底孔与花键同轴，立式拉床好点，卧式更差（刀重力会拉偏）

海菲鸥 · 发表于 2023-8-7 09:29

内花键变形没有那么大，0.03的同心度很好保证，而且花键的作用就是一个传递扭矩，对它的要求，不用齿轮那么严格

417764133 · 发表于 2023-8-7 13:38

海菲鸥发表于 2023-8-3 13:52
我们刚刚做过这种类型的轴，孔里面的内花键偏一端，内花键对齿轮、对轴承外圆的同心度0.03，很好保证，主要 ...

同心度是渗碳淬火后测的么？

我们相同结构的产品，热后花键对轴承外圆的同心度在0.04-0.05。如果保证热后0.03，要加一个热后硬拉工序。

海菲鸥 · 发表于 2023-8-7 14:46

这种轴都比较小，保证0.03马马虎虎吧

zhaiqigui · 发表于 2023-8-8 09:59

建议在内孔左端增加一个工艺衬套，一起拉花键。再以内花键定位磨各道，我们都是这样做的。

宿醉 · 发表于 2023-8-9 06:25

热处理变形？

XCSLQ · 发表于 2023-8-10 09:37

海菲鸥发表于 2023-8-7 09:29
内花键变形没有那么大，0.03的同心度很好保证，而且花键的作用就是一个传递扭矩，对它的要求，不用齿轮那么 ...

请问你们是怎么加工的，可以说一下么

XCSLQ · 发表于 2023-8-10 12:49

zhaiqigui 发表于 2023-8-8 09:59
建议在内孔左端增加一个工艺衬套，一起拉花键。再以内花键定位磨各道，我们都是这样做的。

请问磨齿是怎样磨的呢？如果以花键定位，花键不同角度还是有偏差的，另外花键磨轴向定位怎么办？

海菲鸥 · 发表于 2023-8-10 13:29

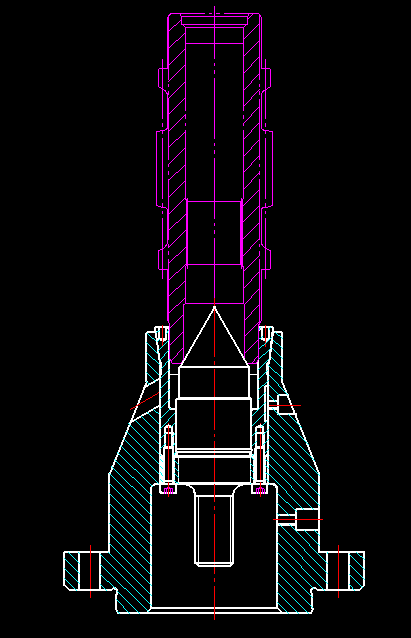

磨齿的定位，小批量就双顶，大批量就一夹（账套抱轴承外圆）一顶，我们现在都是这样做的

海菲鸥 · 发表于 2023-8-10 13:31

纠正一下，大批量生产，是在双顶的基础上，再账套抱轴承外圆
