直齿锥齿轮如何测绘？

pengmeimei

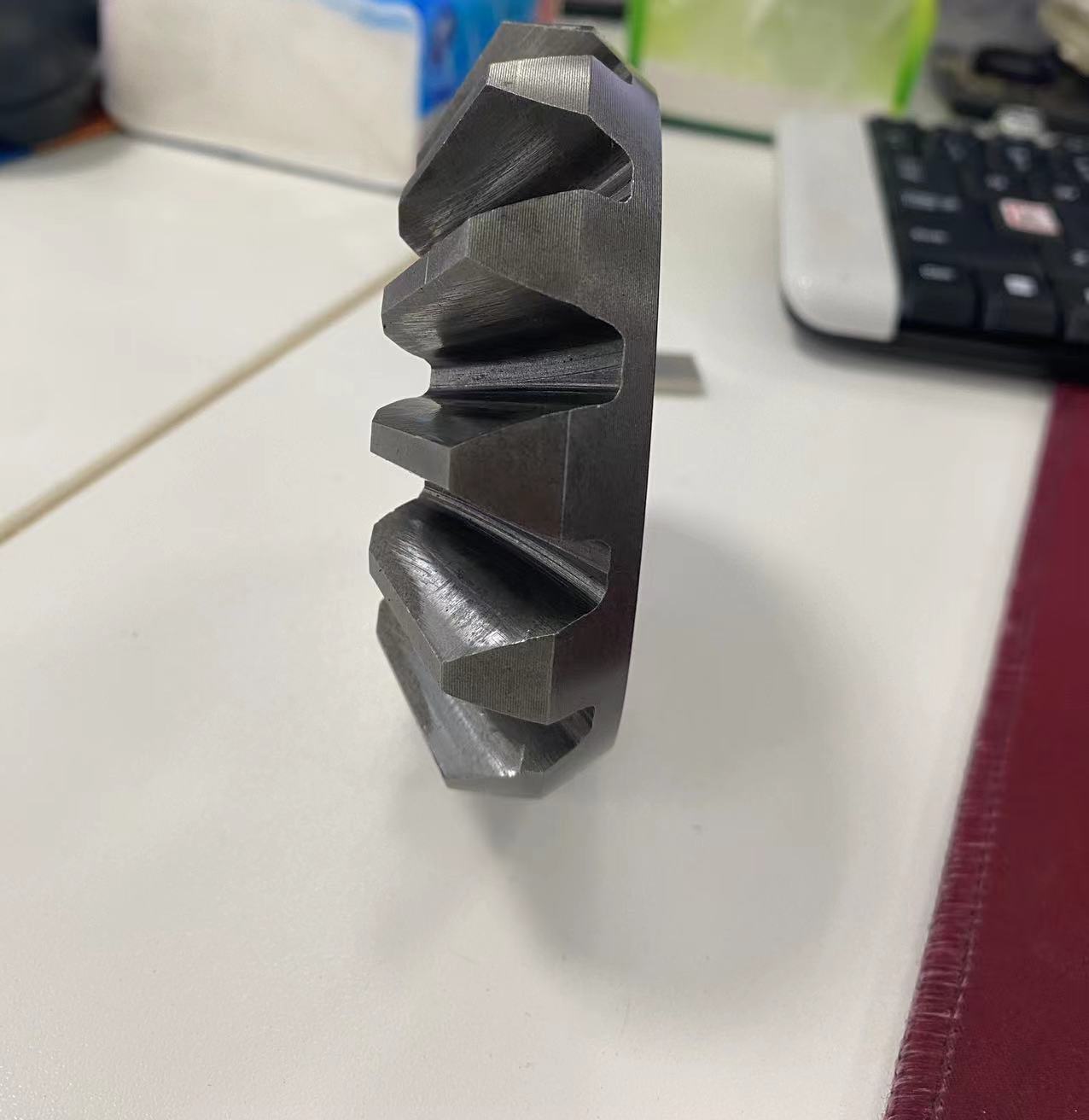

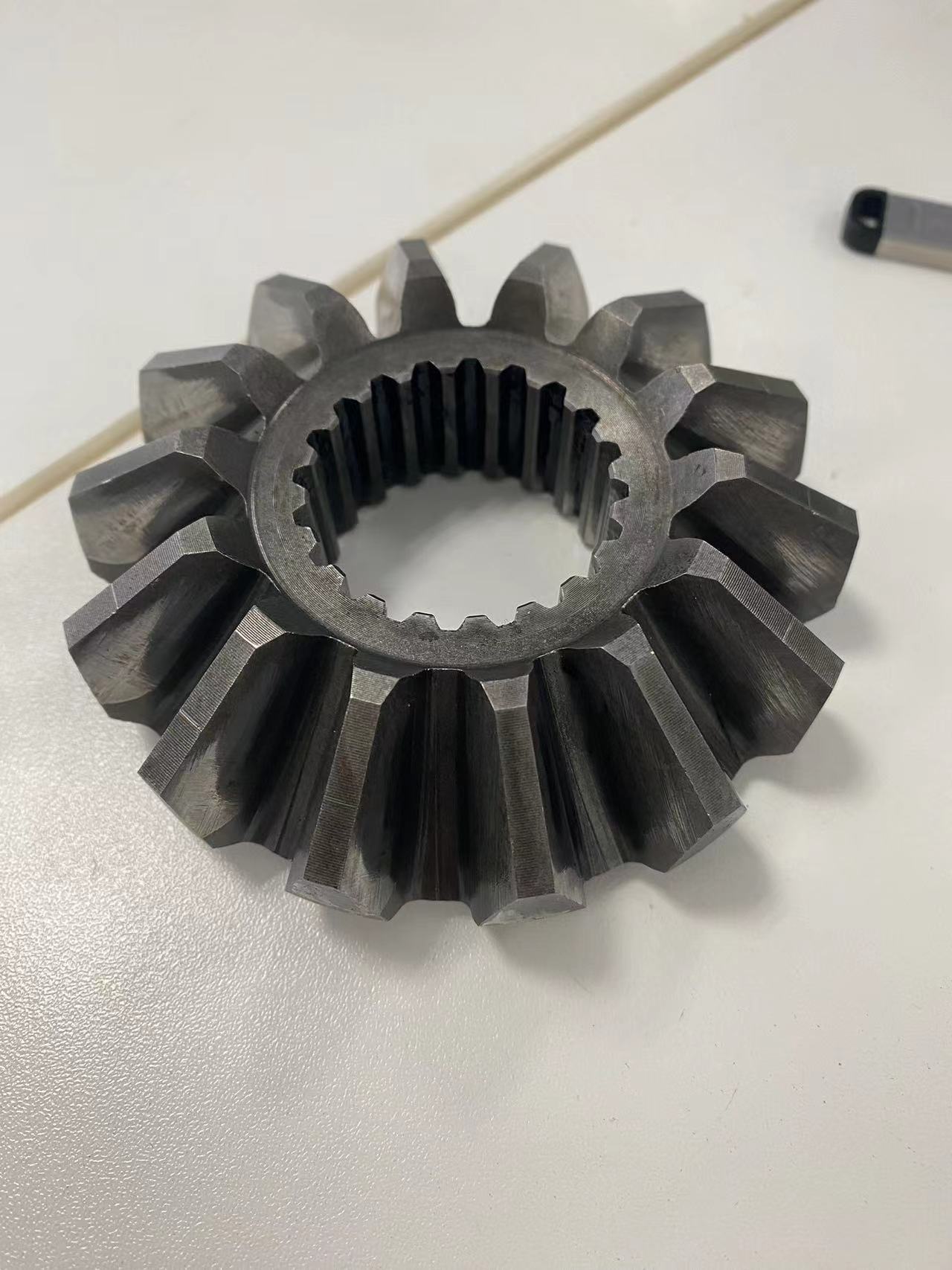

我想请教各位大神， 这个直齿锥齿轮怎么计算其参数，量下来怎么他的大端分度圆直径和齿顶圆直径一样？

hyfjy

锥齿轮的测量，从统计学上说，是一种模糊测量，通常是成对的测量，给出一对齿轮的安装距，作为依据，给出二个齿轮的最大外径，就可以在软件上用试算法，去找模数了，当方试算的结果满足各自的大径，并且可以做出符合要求的安装距时，就可以成对生产去代替原来的一组齿轮了，从我们国家的实际情况说，几乎无法单独做一个齿轮去与另一个不知情况的锥齿轮相配，因为原来的国家标准中明确规定，各厂生产的锥齿轮，最大的是需要对成配研后在需要的安装距下能正常啮合才成对包装，打印标记的，即使是差速器内的那组行星齿轮与半轴齿轮，也只保证本厂生产的产品，在每批生产时是可以基本互换的，这就是实际情况，隐含的是各厂控制齿轮的压力角是不准确的，也就是齿廓精度是不检查是不是符合图纸，同一套齿轮的图纸，不同的生产厂做的产品，是无法互换的。

pengmeimei

hyfjy 发表于 2023-6-17 19:00
锥齿轮的测量，从统计学上说，是一种模糊测量，通常是成对的测量，给出一对齿轮的安装距，作为依据，给出二 ...

现在有一对锥齿轮 两个是一样的 学生只是有点好奇，第一次接触锥齿轮，它的轮廓怎么和书上给的例子不太一样，现在量出来这个齿轮的齿顶圆直径和大端分度圆直径是一样的，好像边上给倒了角

hyfjy

pengmeimei 发表于 2023-6-18 10:37
现在有一对锥齿轮 两个是一样的 学生只是有点好奇，第一次接触锥齿轮，它的轮廓怎么和书上给的例子不太一 ...

这是不可能的事，分度圆不可能与齿顶圆一样大，只能比齿顶圆更小因为分度圆锥角加上齿顶角等于顶锥角啊

所以设计一对齿轮，或者测绘一对齿轮，都要从安装距开始，再测量出各齿轮的最大端直径，然后一步一步地计算，看看是否符合原来齿轮的所有尺寸

hyfjy

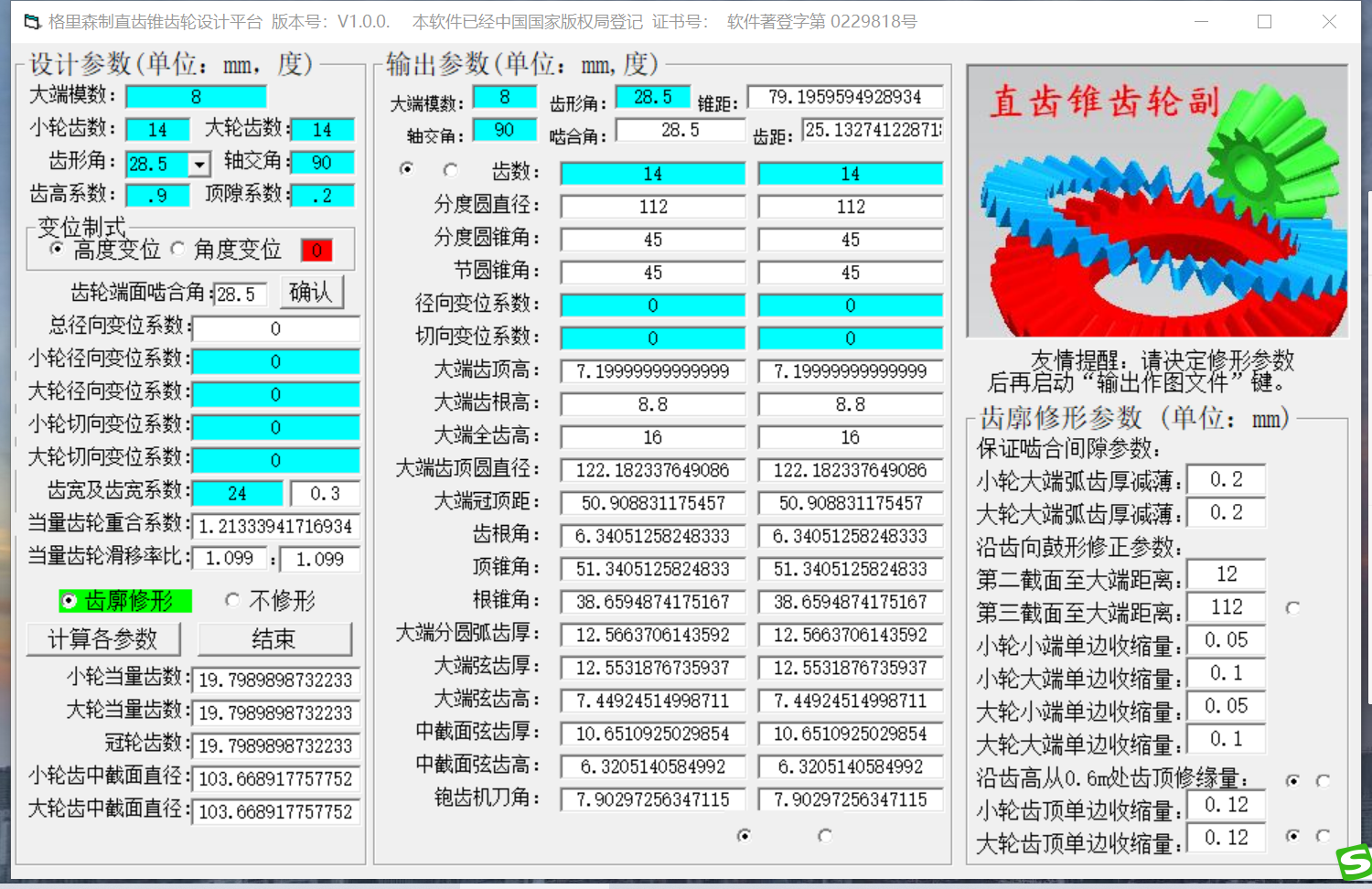

抛砖引玉

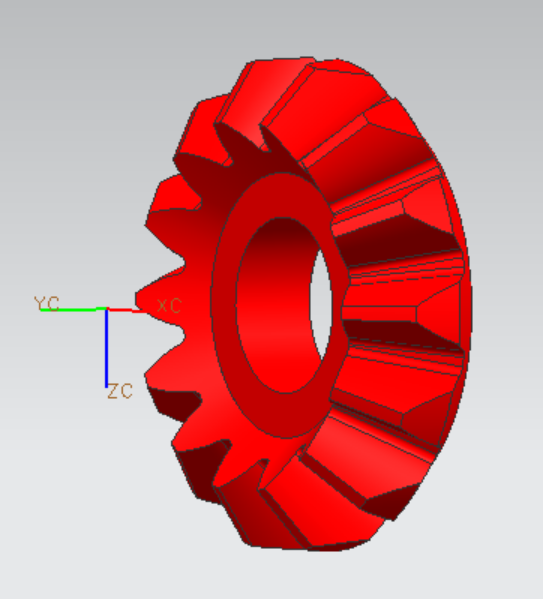

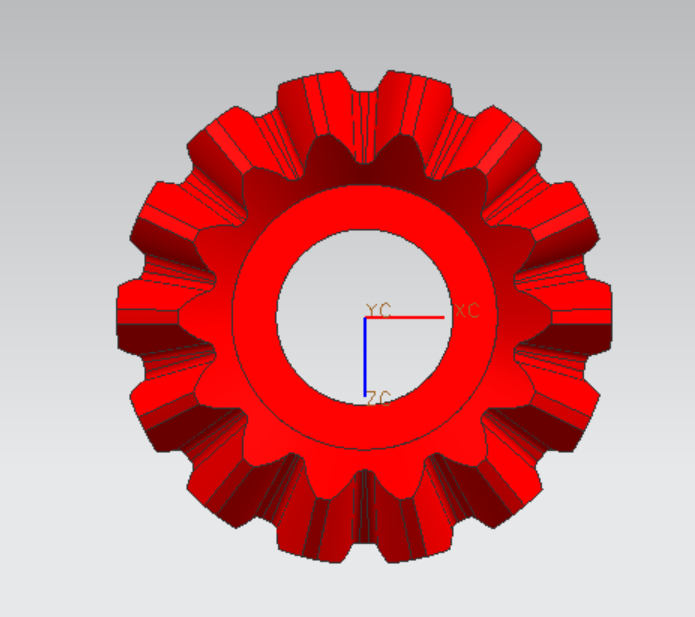

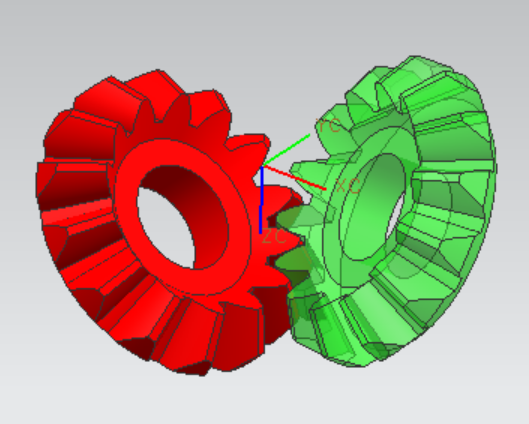

建模的情况：

pengmeimei

hyfjy 发表于 2023-6-18 13:07
这是不可能的事，分度圆不可能与齿顶圆一样大，只能比齿顶圆更小因为分度圆锥角加上齿顶角等于顶锥角啊
...

好的 了解 谢谢前辈

pengmeimei

hyfjy 发表于 2023-6-18 13:07
这是不可能的事，分度圆不可能与齿顶圆一样大，只能比齿顶圆更小因为分度圆锥角加上齿顶角等于顶锥角啊
...

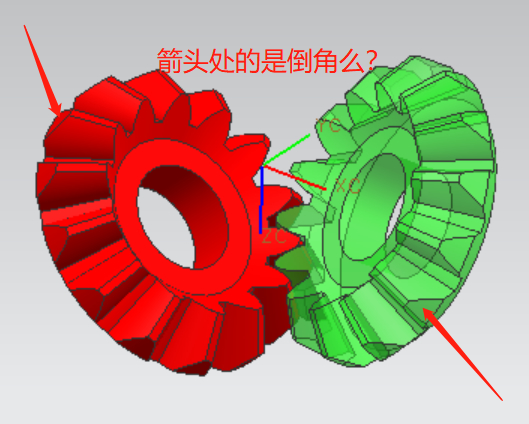

这个是倒角么？

hyfjy

pengmeimei 发表于 2023-6-18 15:12
这个是倒角么？

是倒角，大倒角，且可能在设计的时候就省掉了一块金属，减轻了重量

飞翔新莞人家

看费老的贴子就是一个很好的学习过程
感谢费老的细心指导
