齿坯外圆跳动不好，为何滚齿后齿圈跳动合格？

小学渣

本人在工作中遇到一个现象，望各位老师帮忙指点一下：
产品为轴齿，齿坯来料双顶检测滚齿部位跳动0.1左右，其他部位外圆跳动越靠近顶尖跳动越小，推测两侧中心孔不同心，，滚齿时装夹方式为一夹一顶，装夹好后打外圆跳动也为0.1左右。为何滚齿后齿圈跳动为0.05（双顶检测）。我想问一下齿坯外圆跳动对滚齿后齿圈跳动影响不大吗？

番茄唐龙

齿坯外圆跳动和齿跳没啥关系，只要齿轮的孔（轴心）、芯轴、机床回转轴这三个是同心的齿条就是好的

挑起你的

你这个外圆在加工和计量中没有起到任何作用，要是想跳动不好就要找正外圆，保证不合格

yongxiangle1969

外圆跳动0.10，并不表示两端中心孔的误差也有这么大

13640236732

双顶打毛坯滚齿外径跳动0.1，那双顶打滚齿夹持位的跳动多少？如果跳动不大的话就不是这里的问题（要保证中心孔与滚齿夹持外圆同心）。还有，你这个没有参数的，我们没法分析，等下你的齿轮模数很大，齿数很多，0.05的跳动本来就不算大的，还分析什么？

小学渣

番茄唐龙 发表于 2023-6-12 07:35
齿坯外圆跳动和齿跳没啥关系，只要齿轮的孔（轴心）、芯轴、机床回转轴这三个是同心的齿条就是好的

现在不在一个轴心上，双顶打滚齿部分毛坯外圆跳动0.1，检测时也是双顶检测

小学渣

挑起你的 发表于 2023-6-12 07:59
你这个外圆在加工和计量中没有起到任何作用，要是想跳动不好就要找正外圆，保证不合格

为啥起不到作用，滚齿时外圆跳动不好，不就是有的地方切削的深，有的地方切削浅，按理说跳动就应该不好啊

小学渣

yongxiangle1969 发表于 2023-6-12 14:17
外圆跳动0.10，并不表示两端中心孔的误差也有这么大

只有靠近双顶的两端的外圆跳动是好的，其他外圆都是不还的，而且外圆有锥度

小学渣

13640236732 发表于 2023-6-12 14:38
双顶打毛坯滚齿外径跳动0.1，那双顶打滚齿夹持位的跳动多少？如果跳动不大的话就不是这里的问题（要保证中 ...

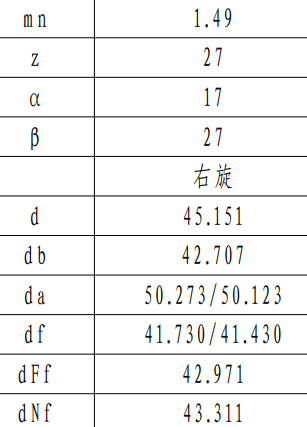

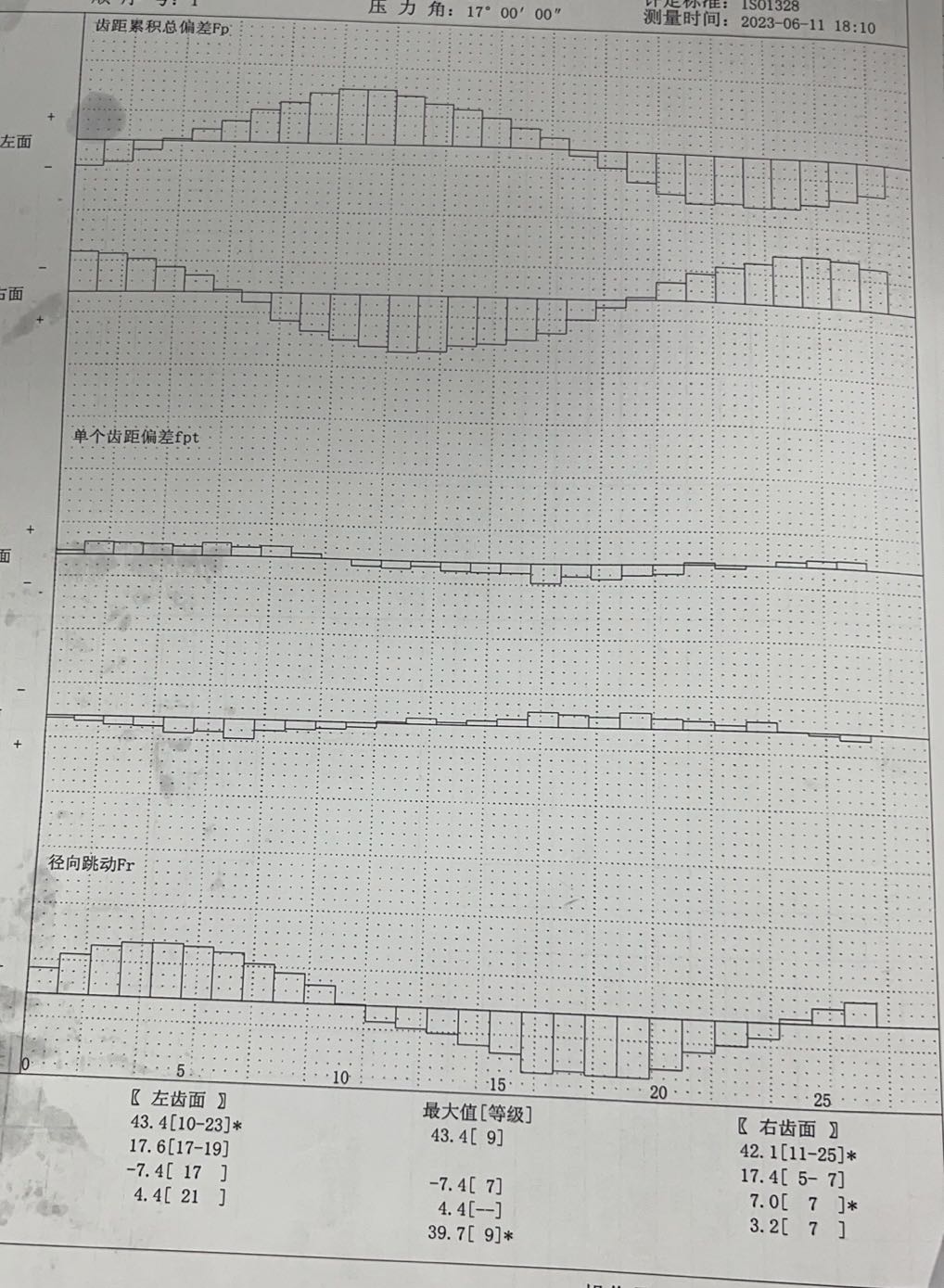

您好，双顶打滚齿加持位置是0.08左右，现在滚齿加持位置和中心孔不同心，问题就在这里.附件是参数，250的轴齿。

挑起你的

小学渣 发表于 2023-6-12 21:03
为啥起不到作用，滚齿时外圆跳动不好，不就是有的地方切削的深，有的地方切削浅，按理说跳动就应该不好啊 ...

你理解的深浅的原因是因为齿顶圆跳动不好
顶圆是车工加工的，齿部是滚刀加工
基准转换的过程肯定是有问题的
建议了解一下车工车两端的时候，打完中心孔有没有换顶尖顶着车外圆
