求助塑料斜齿轮配蜗杆的设计

huangfucheng

各位老师，请教一下单头蜗杆配塑料斜齿轮时，效率如何计算？如果从参数方面来进行优化的话，主要从哪 几个参数来进行设计优化

hyfjy

单头金属蜗杆配塑料斜齿轮，效率通常在20%到40%之间，当质量过差时，降低到20%以下并非没有可能。通常这类设计是要求传动比较大，故传动比可以在30及以上。

huangfucheng

hyfjy 发表于 2023-6-6 18:05
单头金属蜗杆配塑料斜齿轮，效率通常在20%到40%之间，当质量过差时，降低到20%以下并非没有可能。通常这类 ...

请教一下老师：对于这个效率，不知目前有无相关的计算公式？上面说的20%到40%是理论设计数值还是相关的经验？

woodee



可参考 交错轴渐开线斜齿轮研究——董学朱 。论文。
本论坛有下载。

huangfucheng

woodee 发表于 2023-6-7 00:34
可参考 交错轴渐开线斜齿轮研究——董学朱 。论文。
本论坛有下载。

好的，谢谢WOODEE 先生

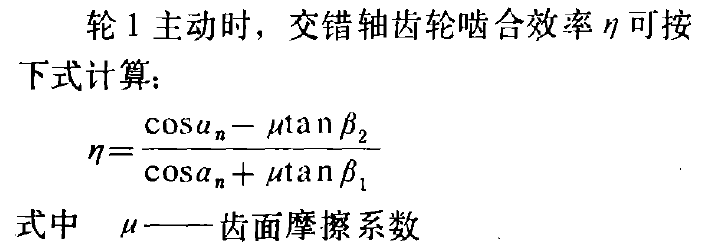

2601246589

1、可通过减小摩擦系数、压力角及螺旋角来调整传动效率；
2、蜗杆塑料斜齿传递的功率一般不大，可参考分离啮合控制间隙，避免卡死。
