粗糙度轮廓仪解决圆柱滚子轴承测量难题

szzhongtu5

背景
轴承是支撑制造业发展必不可少的“关节”，是制造业中至关重要的基础零部件。滚道和滚子作为圆柱滚子轴承关键的基础元件,其加工精度及一致性对轴承的性能和寿命起着决定性作用。

测量需求
圆柱滚子轴承由轴承滚道与圆柱滚子等部分组成，通过滚子在轴承滚道的运动完成对应工作。
测量需求主要包括：
1、测量轴承滚道锥面直线度与粗糙度；
2、测量圆柱滚子不同位置的凸度、滚子素线、对称性等。

解决方案

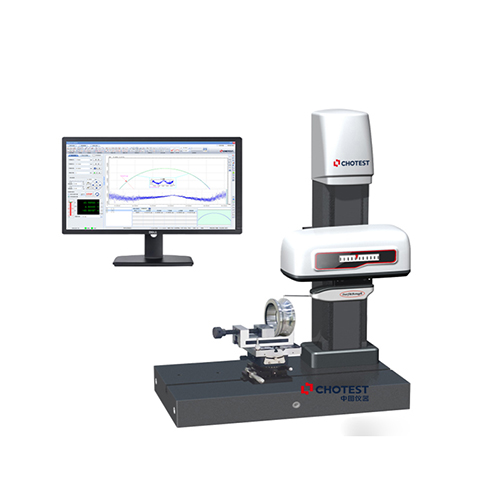

使用SJ5730高精度粗糙度轮廓一体测量仪与配套软件测量轴承滚道，在行业内创新性地实现“一次测量扫描后，在同一个界面显示粗糙度评价结果与轮廓分析结果”。测量圆柱滚子，SJ5730软件新增滚子分析功能，专门针对轴承滚子凸度等参数进行评价分析，如下测量示例：

轴承滚道直线度和粗糙度测量与分析

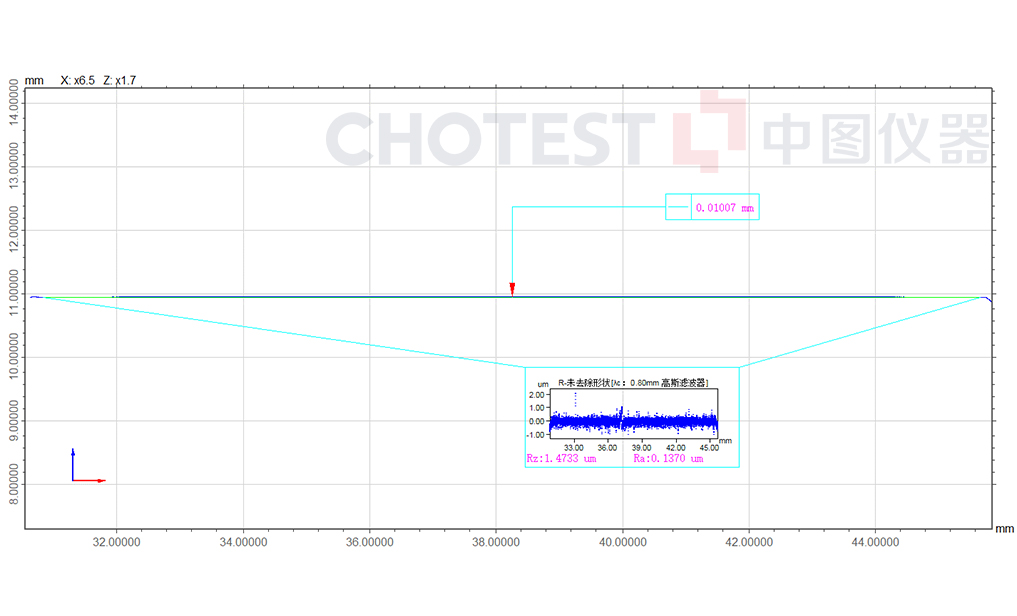

在同个界面可同时显示直线度与粗糙度参数：

圆柱滚子对数曲线测量与分析

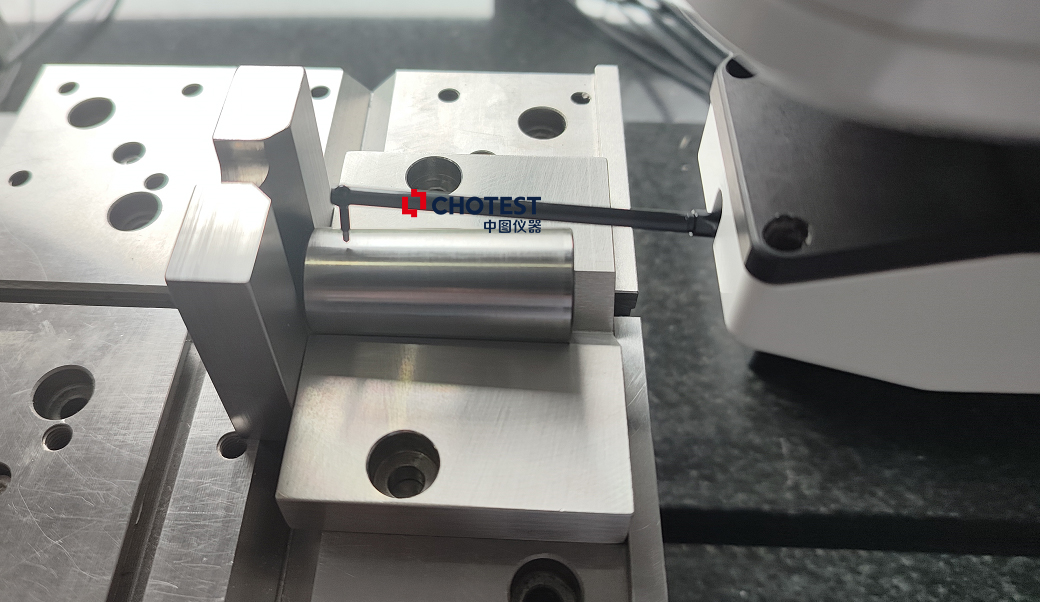

定制夹具放置滚子扫描

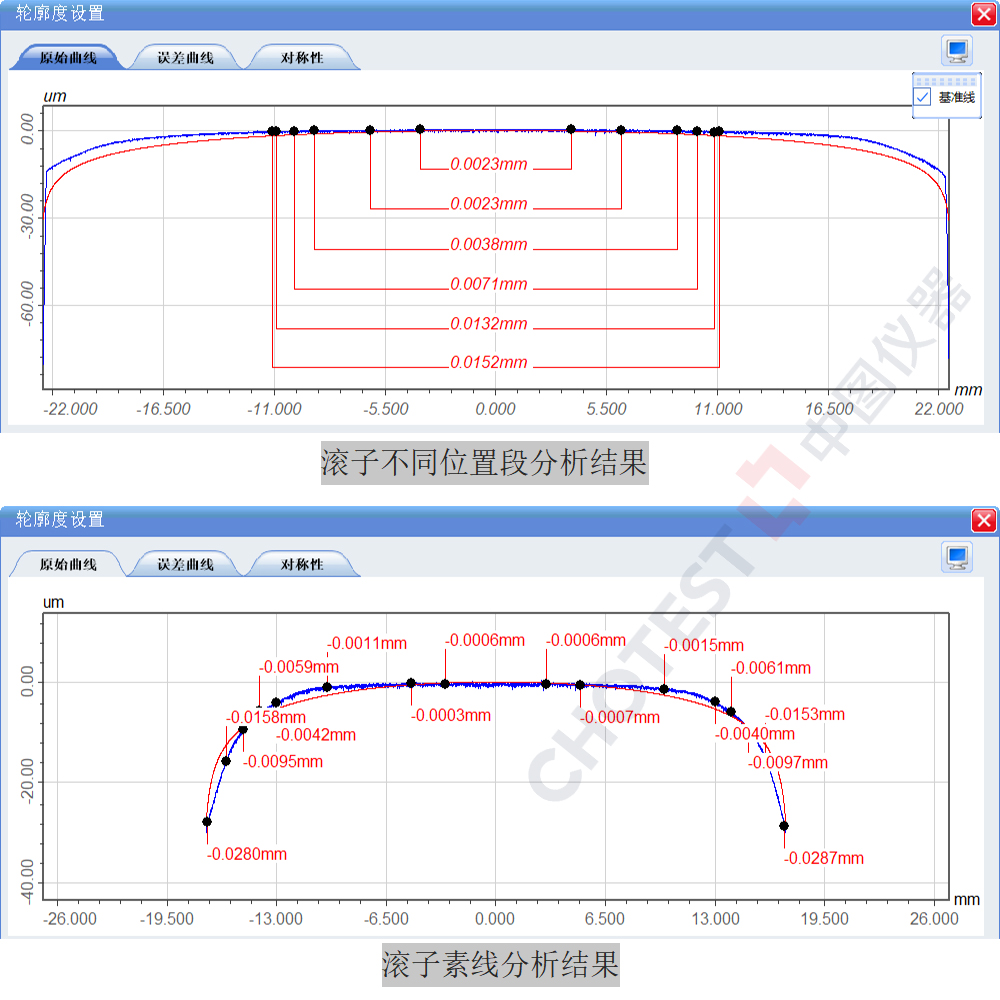

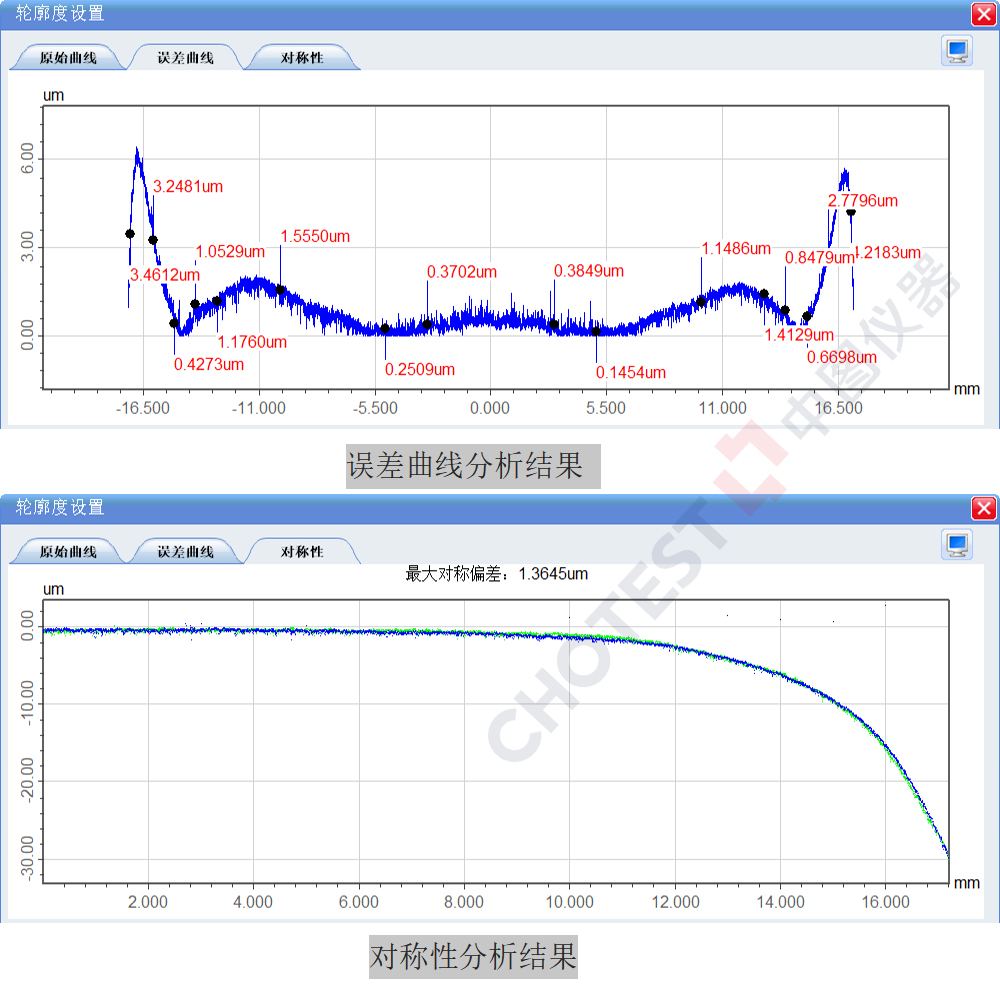

圆柱滚子测量分析结果：

总结
SJ5730系列高精度粗糙度轮廓一体测量仪能够满足轴承行业绝大部分测量需求，除了本文提到的圆柱滚子轴承的锥面直线度、粗糙度以及圆柱滚子的凸度分析，也支持其他轴承测量与结果分析。例如内外套圈的密封槽形状（角度、倒角、槽深、槽宽等）；各种滚子轴承的滚子和套圈母线的凸度、角度、曲线；滚针轴承、圆柱滚子轴承、直线轴承的滚动体和套圈的直线度；球轴承沟道与四点接触轴承沟槽曲率半径等测量分析。专业化的软件设计能够让用户轻松使用的同时获得精准的测量数据，为轴承检测行业助力！
