大速比斜齿轮

十一人 · 发表于 2023-4-17 13:15

您需要登录才可以下载或查看，没有账号？注册

x

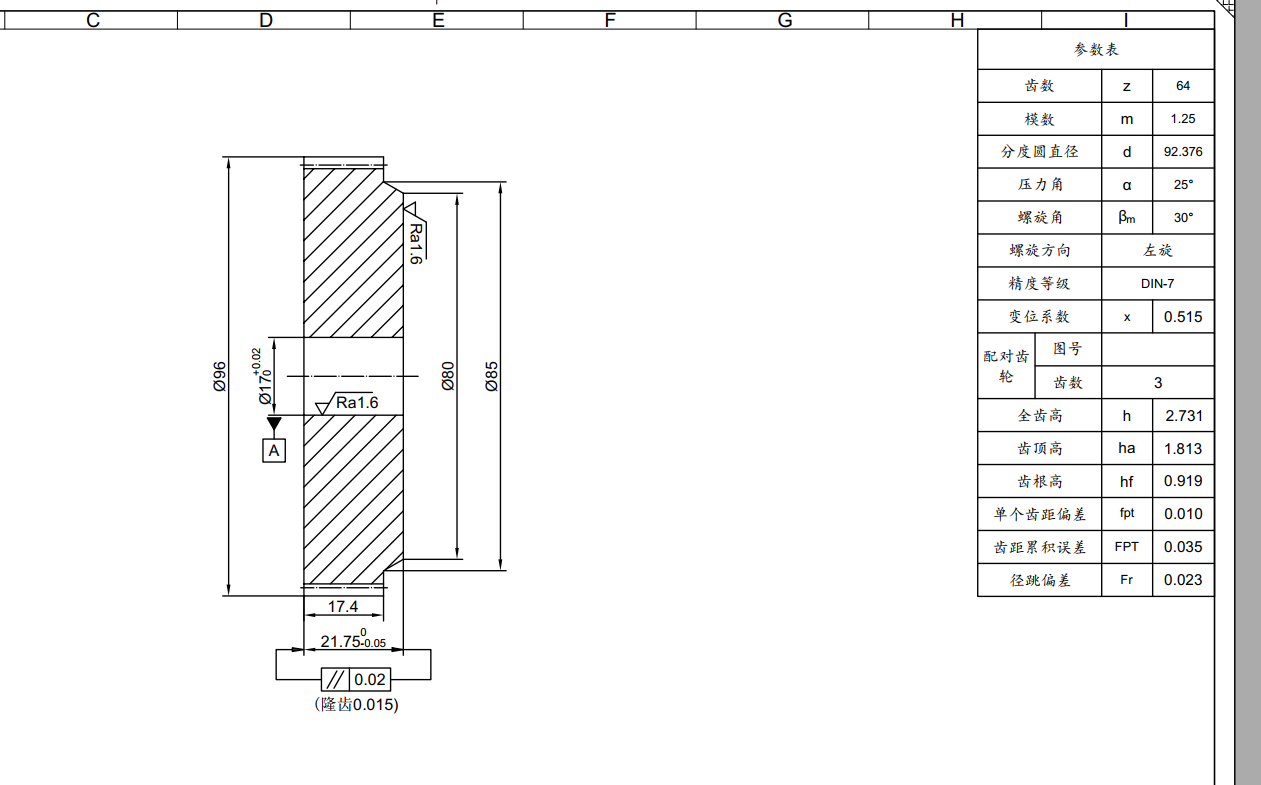

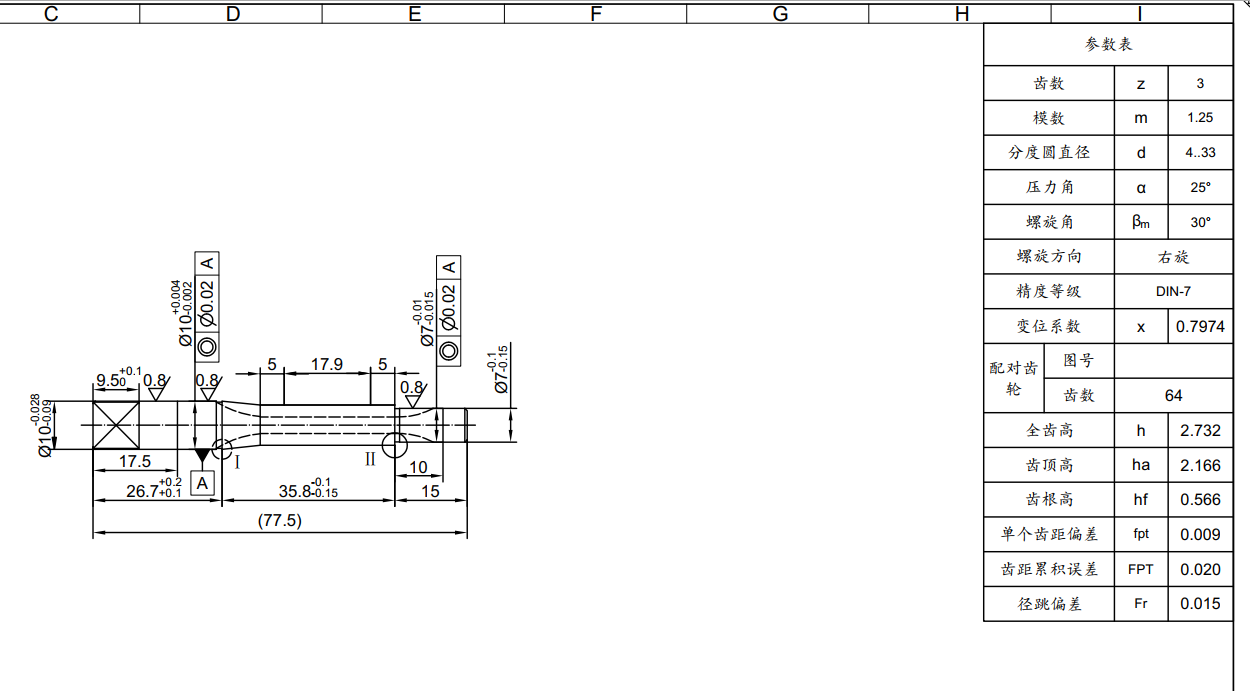

有没有前辈帮忙看下这对齿轮有没有问题，本人新手

tower_cqu · 发表于 2023-4-17 13:35

小齿轮才3颗齿？能用多久哦？

十一人 · 发表于 2023-4-17 13:56

tower_cqu 发表于 2023-4-17 13:35
小齿轮才3颗齿？能用多久哦？

对，三颗齿，目标是5000小时

longgulei · 发表于 2023-4-17 14:47

这个能行么，端面重合度低了

一泉碎月 · 发表于 2023-4-17 15:46

longgulei 发表于 2023-4-17 14:47
这个能行么，端面重合度低了

与端面重合度有关系吗

cc0408 · 发表于 2023-4-17 16:06

计算的应力贴出来看看，还有材料的选择

十一人 · 发表于 2023-4-17 17:00

cc0408 发表于 2023-4-17 16:06
计算的应力贴出来看看，还有材料的选择

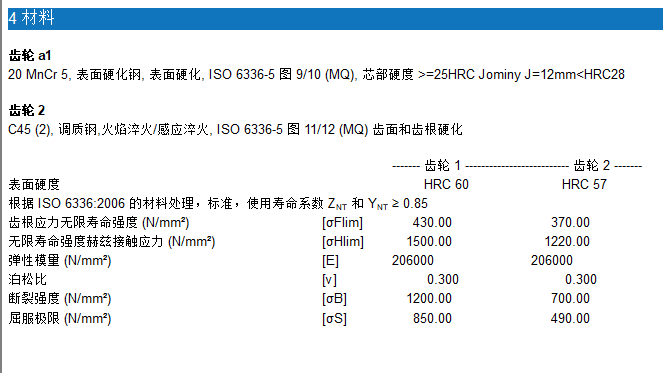

小齿轮用的20CrMn，大齿轮用45号钢，

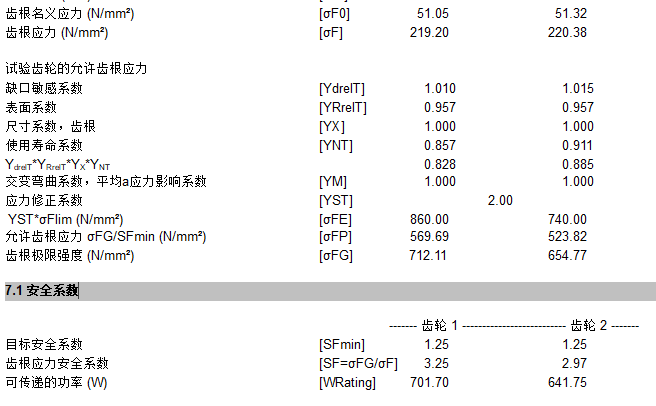

屏幕截图 2023-04-17 164027.png

cc0408 · 发表于 2023-4-17 17:23

十一人发表于 2023-4-17 17:00
小齿轮用的20CrMn，大齿轮用45号钢，

从应力来看是满足的！安全系数也足够高，但是你齿廓重合度不高，啮合过程中是不连续的，具体还是得看实际实验结果！
还有我想问句小齿轮齿数不能稍微再多做几个齿吗？

十一人 · 发表于 2023-4-17 17:33

cc0408 发表于 2023-4-17 17:23
从应力来看是满足的！安全系数也足够高，但是你齿廓重合度不高，啮合过程中是不连续的，具体还是得看实际 ...

因为速比和中心高已经固定了，要增加齿数就得减小模数

十一人 · 发表于 2023-4-17 17:49

cc0408 发表于 2023-4-17 17:23
从应力来看是满足的！安全系数也足够高，但是你齿廓重合度不高，啮合过程中是不连续的，具体还是得看实际 ...

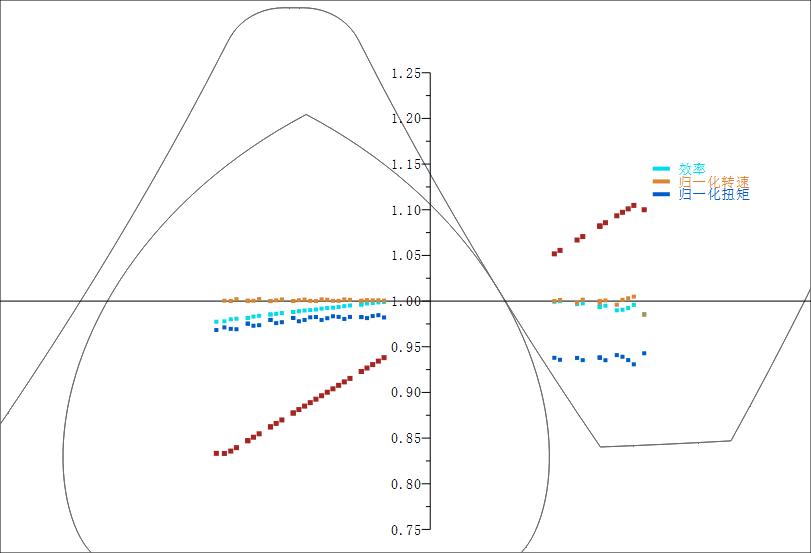

用kiss soft接触分析，得到其啮合线，图中是否就说明在啮合过程中不连续呢？
