斜齿轮的螺旋角

wxrain · 发表于 2023-4-13 09:21

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

各位大神，手上有一对匹配的斜齿轮：大齿轮齿数40，螺旋角20度（拓印）。小齿轮齿数8，螺旋角25（拓印）。

理论上相互匹配的斜齿轮螺旋角应该是一样的，但是从外观上看这两个齿轮的螺旋角就是有比较大的差异。这个是因为小齿轮进行了变位的原因吗？

zzfjct · 发表于 2023-4-13 09:47

螺旋角应该按分度圆（节圆）直径计算的，拓印的是齿顶圆螺旋角，少齿数正变位齿轮的齿顶圆比标准齿轮的计算值大，但节圆直径是不变的。

zengxiaodong · 发表于 2023-4-13 14:20

交错轴斜齿轮点啮合传动，2个齿轮的螺旋角可以不相等

wxrain · 发表于 2023-5-7 18:29

zzfjct 发表于 2023-4-13 09:47
螺旋角应该按分度圆（节圆）直径计算的，拓印的是齿顶圆螺旋角，少齿数正变位齿轮的齿顶圆比标准齿轮的计算 ...

确实如此，谢谢大神

qcgear · 发表于 2023-6-13 09:11

螺旋角应该按分度圆（节圆）直径计算

mrmrw · 发表于 2023-6-13 18:03

齿轮的螺旋角，在不同位置的角度是不同的！
常规说的螺旋角，默认是在分度圆上的螺旋角——是分度圆，不是节圆，更不是齿顶圆！
分度圆上的螺旋角简称为螺旋角。——要检测这个数据，最好是用齿轮检测中心检测，拓印的方法就算了，那个就是为猜谜提供一个参考而已！

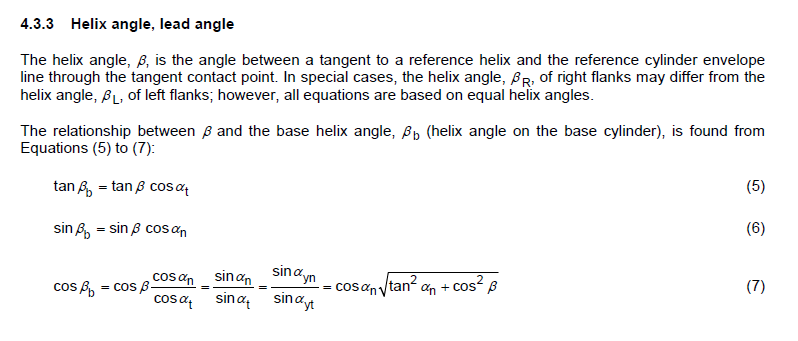

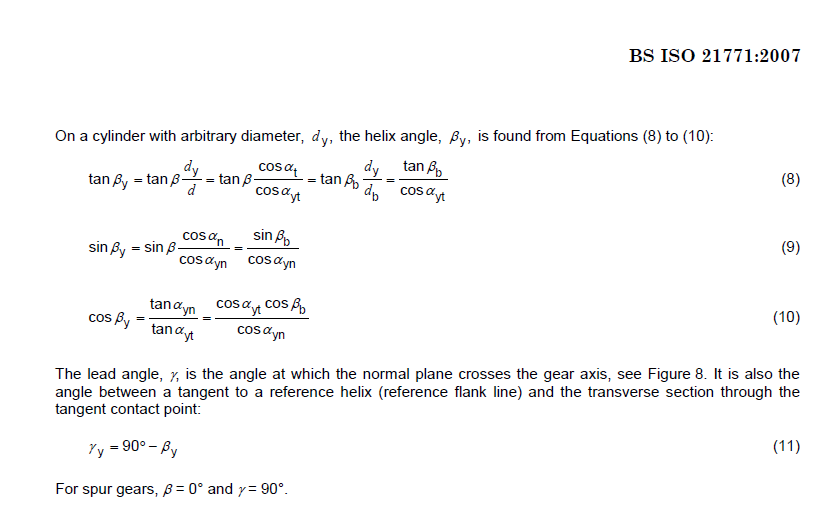

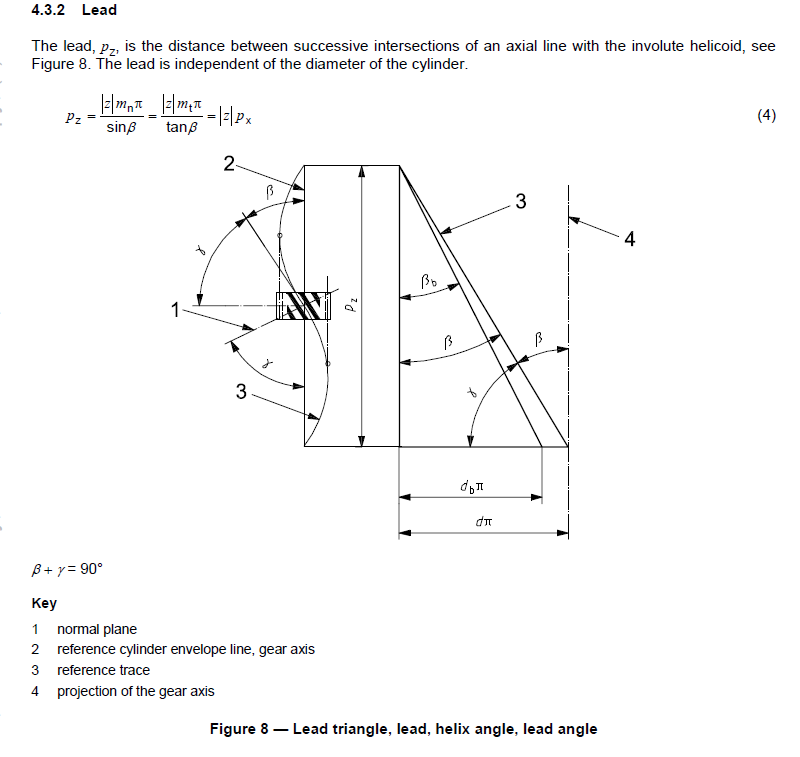

看ISO 21771标准给出的计算公式，就明白为什么你的拓印是不靠谱的了！
————————————————————

————————————————————
对于交错轴的斜齿轮传动，二者的螺旋角是节圆上的螺旋角之和=轴交角！分度圆上的螺旋角不相同，这是正常的！

wxrain · 发表于 2024-3-2 09:30

mrmrw 发表于 2023-6-13 18:03
齿轮的螺旋角，在不同位置的角度是不同的！
常规说的螺旋角，默认是在分度圆上的螺旋角——是分度圆，不是 ...

专业。谢谢
