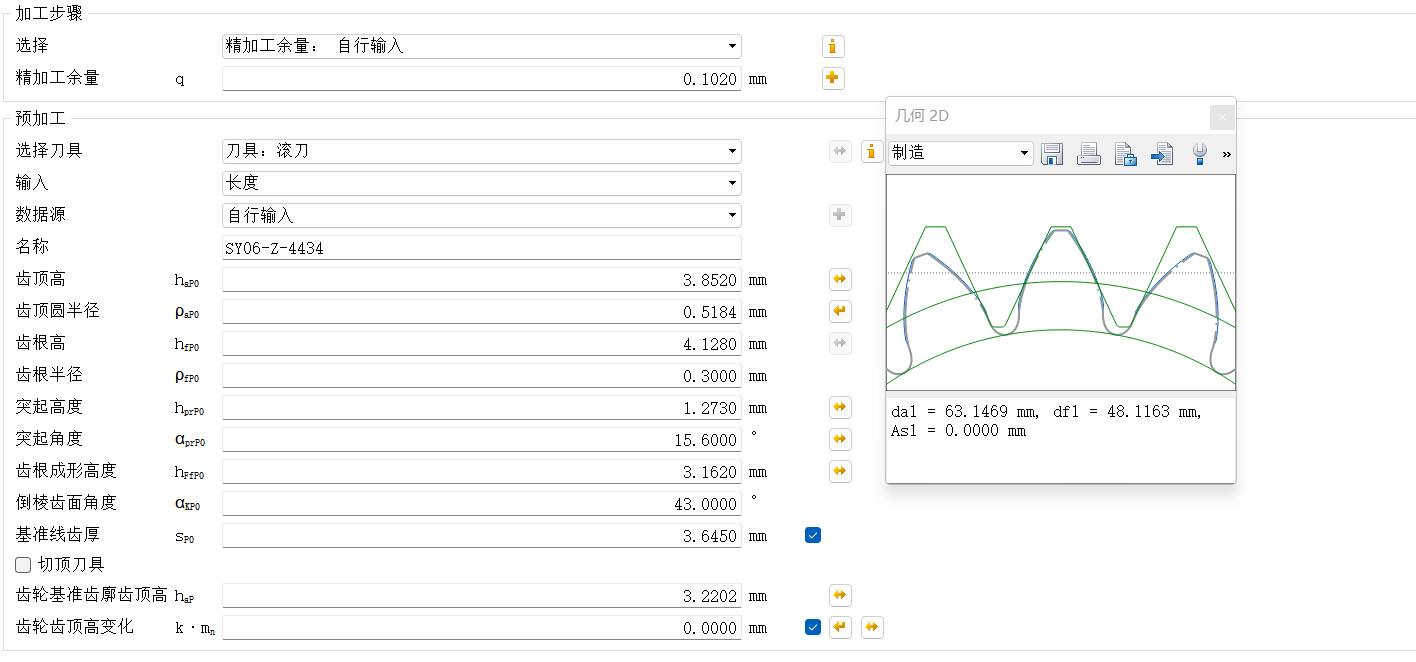

kisssoft滚齿齿形参数输入后齿根圆直径与刀具供应商提供齿根圆直径差异较大

zhangqibin · 发表于 2023-4-5 20:15

您需要登录才可以下载或查看，没有账号？注册

x

各位大神帮忙看一下

gremlin · 发表于 2023-5-22 11:40

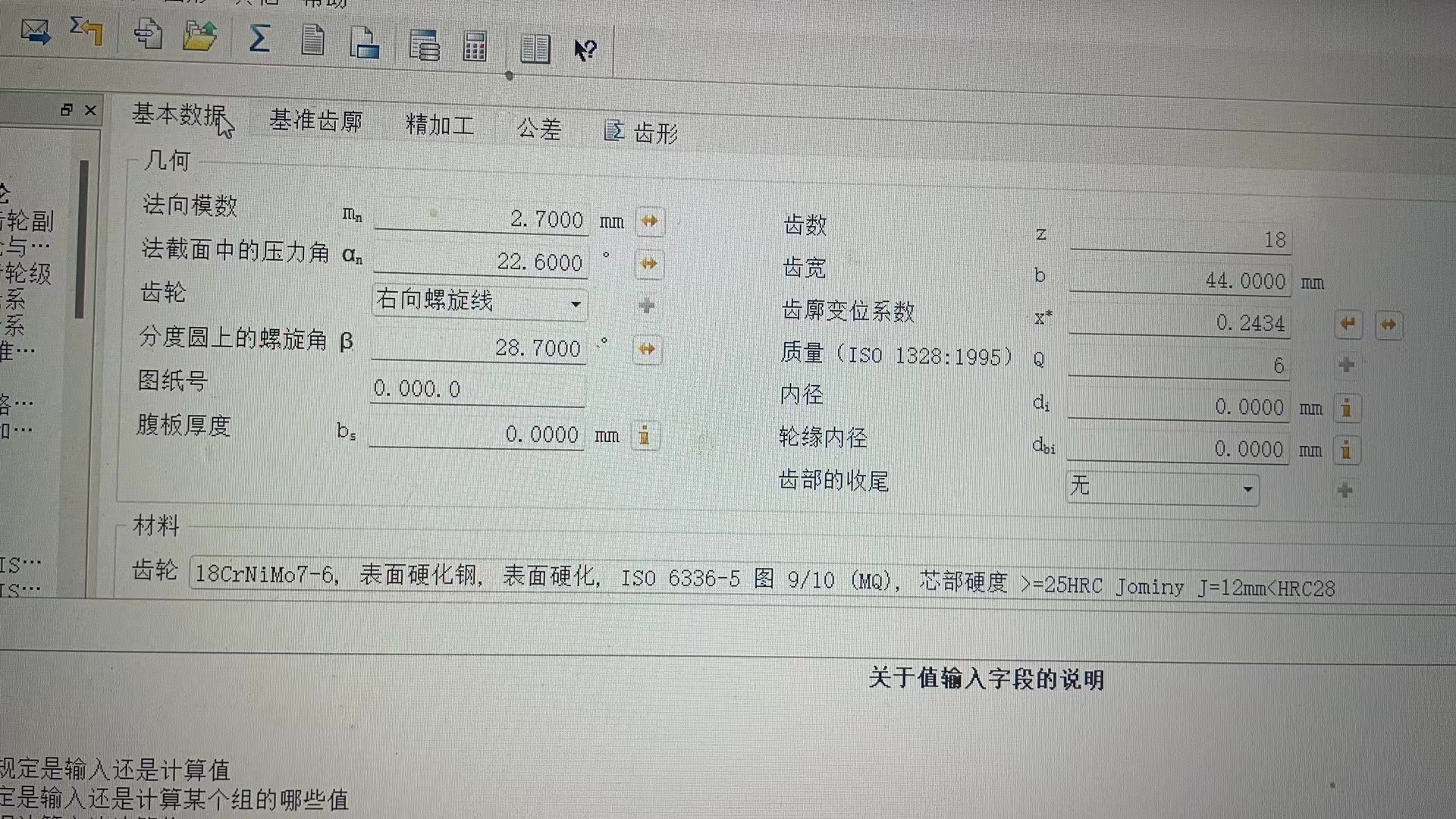

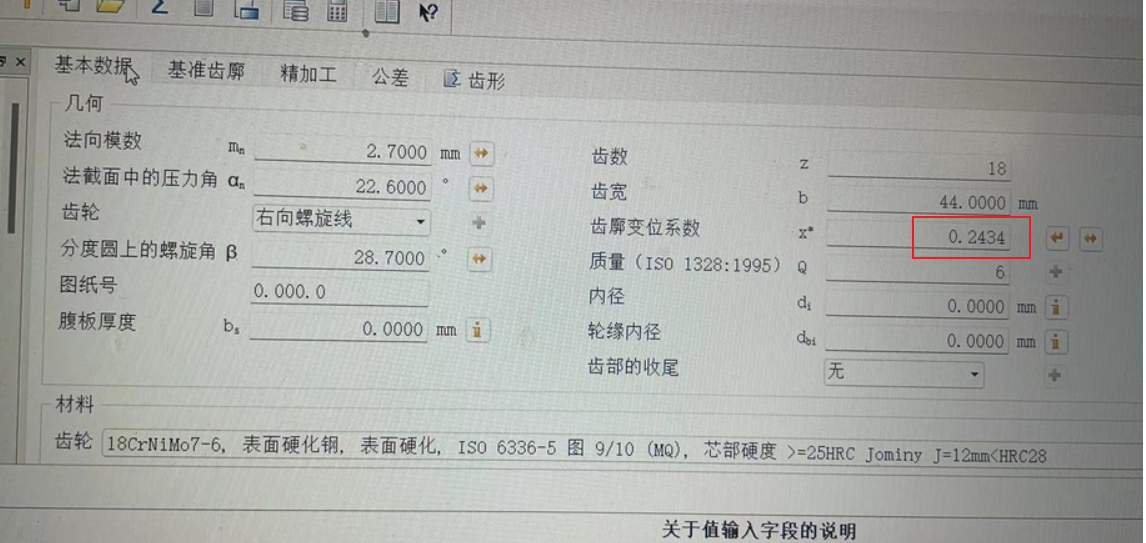

师傅，第二张图齿廓变位系数0.2434 是怎么来的？（行业新人，求大佬解答）C:\Users\Administrator\Desktop\CAPP\123.png

yanta82 · 发表于 2023-5-23 15:34

没啥好看的，是你给刀具供应商的齿根圆直径与你KISSSOFT计算的的齿根圆直径不一致造成的。

zl3264507 · 发表于 2023-5-23 16:07

你提供给工具厂的齿根圆直径参数为47.704，你只要检验实际滚出的齿轮齿根圆直径是否与提供的齿根圆直径相符合就行了。另外你提供的齿轮齿根圆直径参数，都没有公差。滚刀是标的固定弦齿高，固定弦齿厚，以保证滚齿后齿厚（跨棒距）与齿轮齿根圆直径对应。

changqingshu · 发表于 2023-5-23 18:09

zl3264507 发表于 2023-5-23 16:07
你提供给工具厂的齿根圆直径参数为47.704，你只要检验实际滚出的齿轮齿根圆直径是否与提供的齿根圆直径相符 ...

michaelyang · 发表于 2023-5-24 09:21

滚刀本身也是有公差的啊
